40
...и снимем ремень со шкивов.
Новый ремень устанавливаем в об-
ратной последовательности.
Регулируем натяжение ремня (см.
выше).

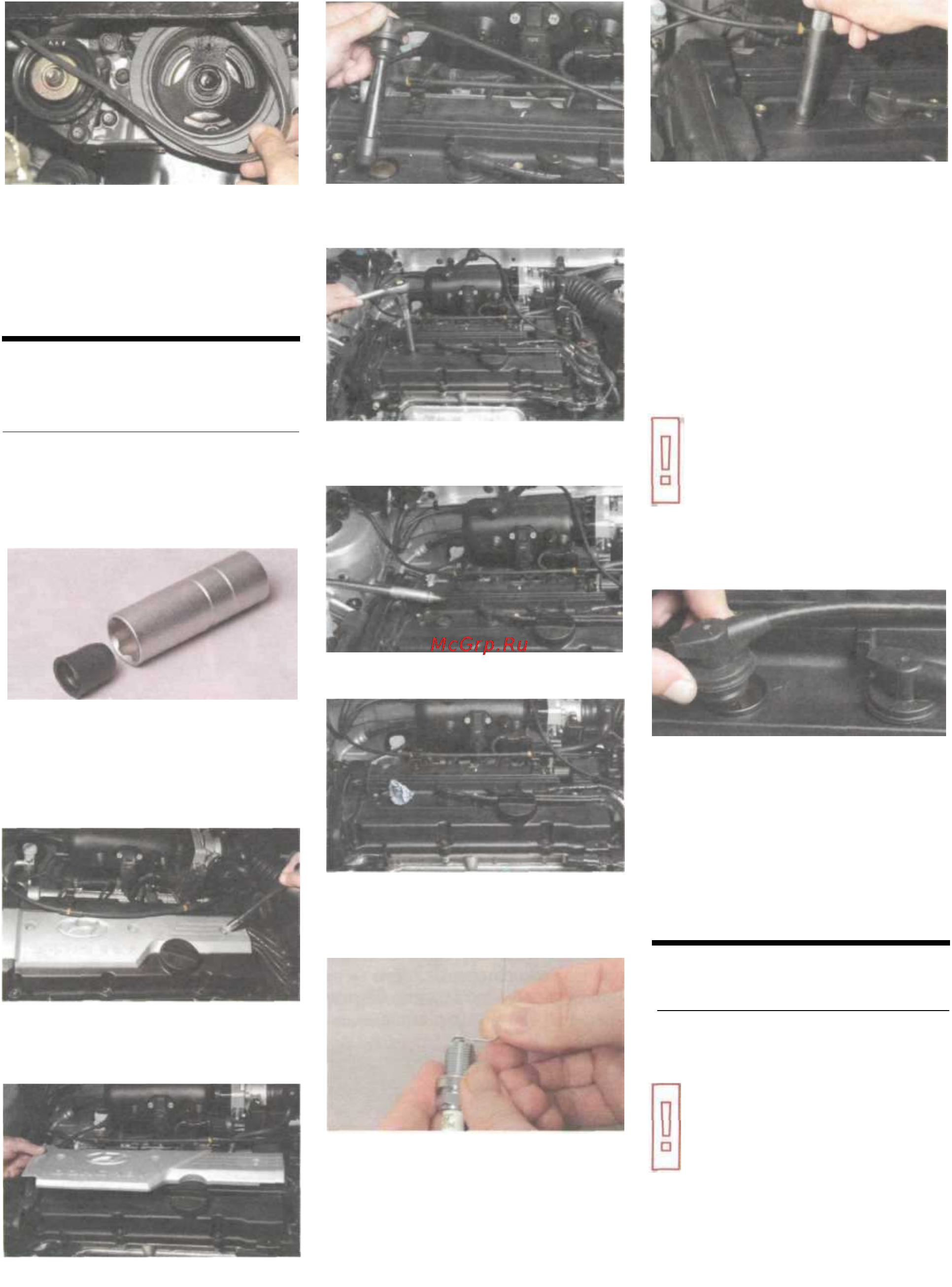

ПРОВЕРКА СОСТОЯНИЯ
И ЗАМЕНА СВЕЧЕЙ
ЗАЖИГАНИЯ
Свечи зажигания установлены в ко-
лодцах головки блока цилиндров.
Чтобы вынуть свечу из колодца,
потребуется...
...высокая головка «на 16» с ре-
зиновым держателем, предо-
храняющим свечу от выпада-
ния (для наглядности резино-
вый держатель вынут).
Головкой «на 10» отворачиваем
три болта крепления пластмас-
совой крышки...
Снимаем наконечник высоко-
вольтного провода со свечи.
Головкой «на 16» с удлините-
лем выворачиваем свечу...
Закрываем колодец чистой ве-
тошью, чтобы в него не попала
грязь.
Проверяем круглым щупом за-
зор между электродами свечи.
Если зазор не соответствует норме
(1,0-1,1 мм), аккуратно подгибая
или отгибая боковой электрод, до-
биваемся требуемого зазора. При
установке свечи...
...заворачиваем ее, вращая уд-
линитель рукой (без воротка),
чтобы не повредить резьбу
свечного отверстия.
Если свеча пошла не по резьбе, бу-
дет ощущаться сильное сопротив-
ление. В этом случае необходимо
полностью вывернуть свечу и по-
вторно ее завернуть.
Окончательно затягиваем свечу
моментом 20-30 Нм.
Чрезмерная затяжка све-
чей зажигания может при-
вести к повреждению резь-
бы в отверстиях головки
блока цилиндров.
При установке наконечника на
свечу высоковольтный провод
должен быть направлен по
стрелке, выполненной на крыш-
ке головки блока цилиндров.
Аналогично заменяем остальные
свечи.
ЗАМЕНА ТОПЛИВНОГО
ФИЛЬТРА
Топливный фильтр установлен
в держателе на топливном баке.
Топливо в топливопрово-
дах находится под давле-
нием. Перед любыми ра-
ботами, связанными с раз-
герметизацией топливной
системы, давление следует
сбросить.
...
и
снимаем
ее
.
...
и
вынимаем
ее
из
колодца
.
