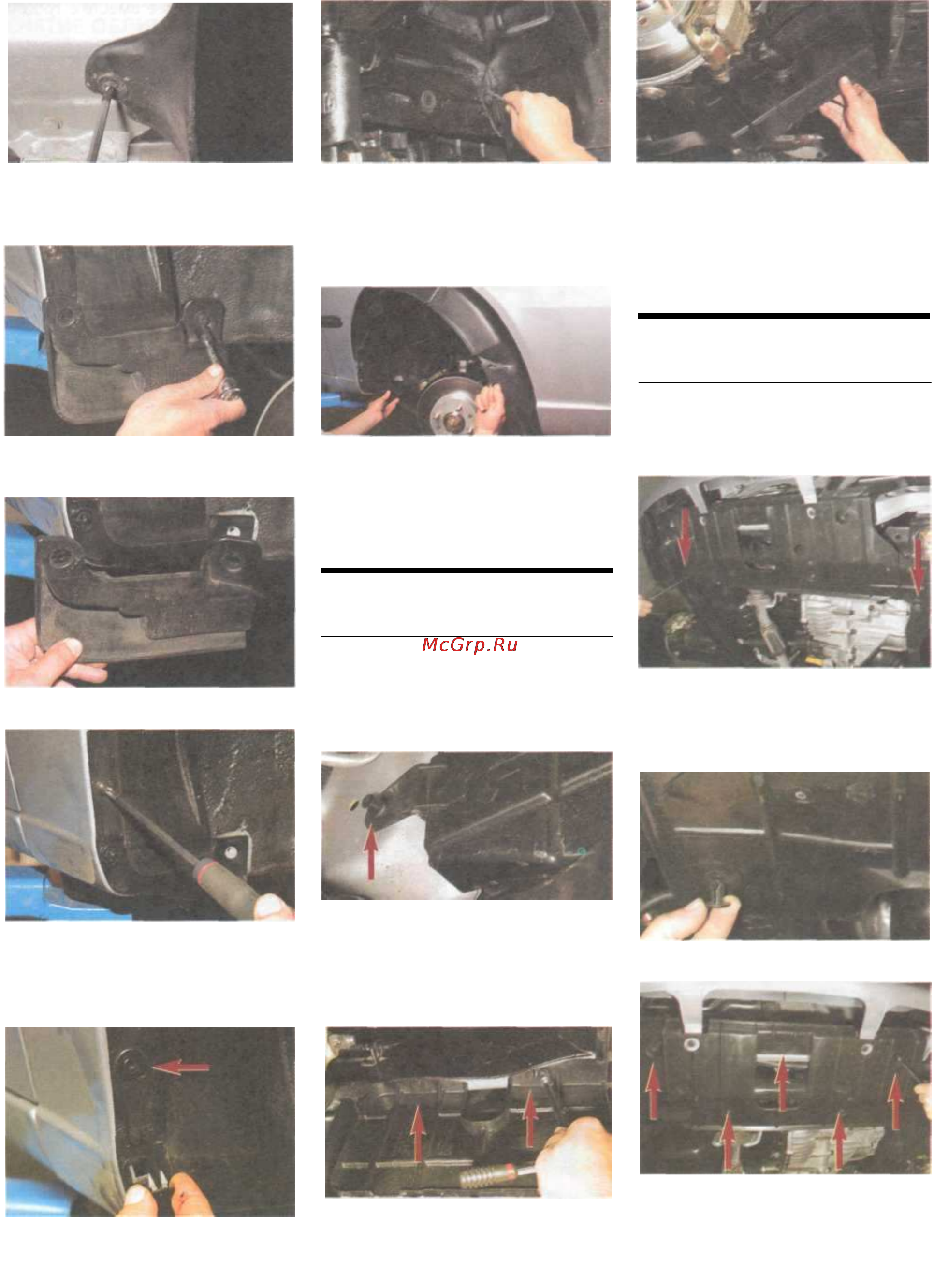

143
д и нижнего крепл е ни я б р ы з -
говика колеса к крылу автомо-
биля.
Головкой «на 10» отворачиваем
болт крепления...
Крестообразной отверткой от-
ворачиваем саморез крепления
подкрылка.
Поддев отверткой...
...извлекаем два держателя
подкрылка.
Отверткой выталкиваем замки
четырех пис то нов крепл ен ия
подкрылк а...
...и, по дд ев отв ерткой, изв лека-
ем пист оны.
Снимаем подкрылок.
Устанавливаем подкрылок в об-
ратной последовательности, заме-
нив пистоны крепления новыми.
СНЯТИЕ БРЫЗГОВИКОВ
ДВИГАТЕЛЯ
Снятие показано на примере пра-
вого брызговика. Устанавливаем
автомобиль на смотровую канаву.
Со стороны моторного отсека...
...крестообразной отверткой от-
ворачиваем винт пистона внут-
реннего крепления брызговика.
Вынимаем пистон.
Со стороны ниши колеса...
...головкой «на 10» отворачива-
ем два болта крепления брызго-
вика...
...и снимаем его (колесо снять
для наглядности).
Левый брызговик двигателя сни-
маем аналогично правому брыз-
говику.
СНЯТИЕ ГРЯЗЕЗАЩИТНОГО
ЩИТКА
Работу выполняем на смотровой
канаве или эстакаде Снизу
автомобиля...
...крестообразной отверткой от-
ворачиваем винты двух фикса-
торов крепления грязезащитно-
го щитка...
Головкой «на 10» с удлини-
телем отворачиваем пять бол-
тов крепления грязезащитного
щитка...
...
и
снимаем
брызговик
колеса
.
...
и
вынимаем
фиксаторы
.
