87
Во избежание ожогов сня-
тие деталей системы вы-
пуска отработавших газов
выполняем после остыва-
ния деталей.

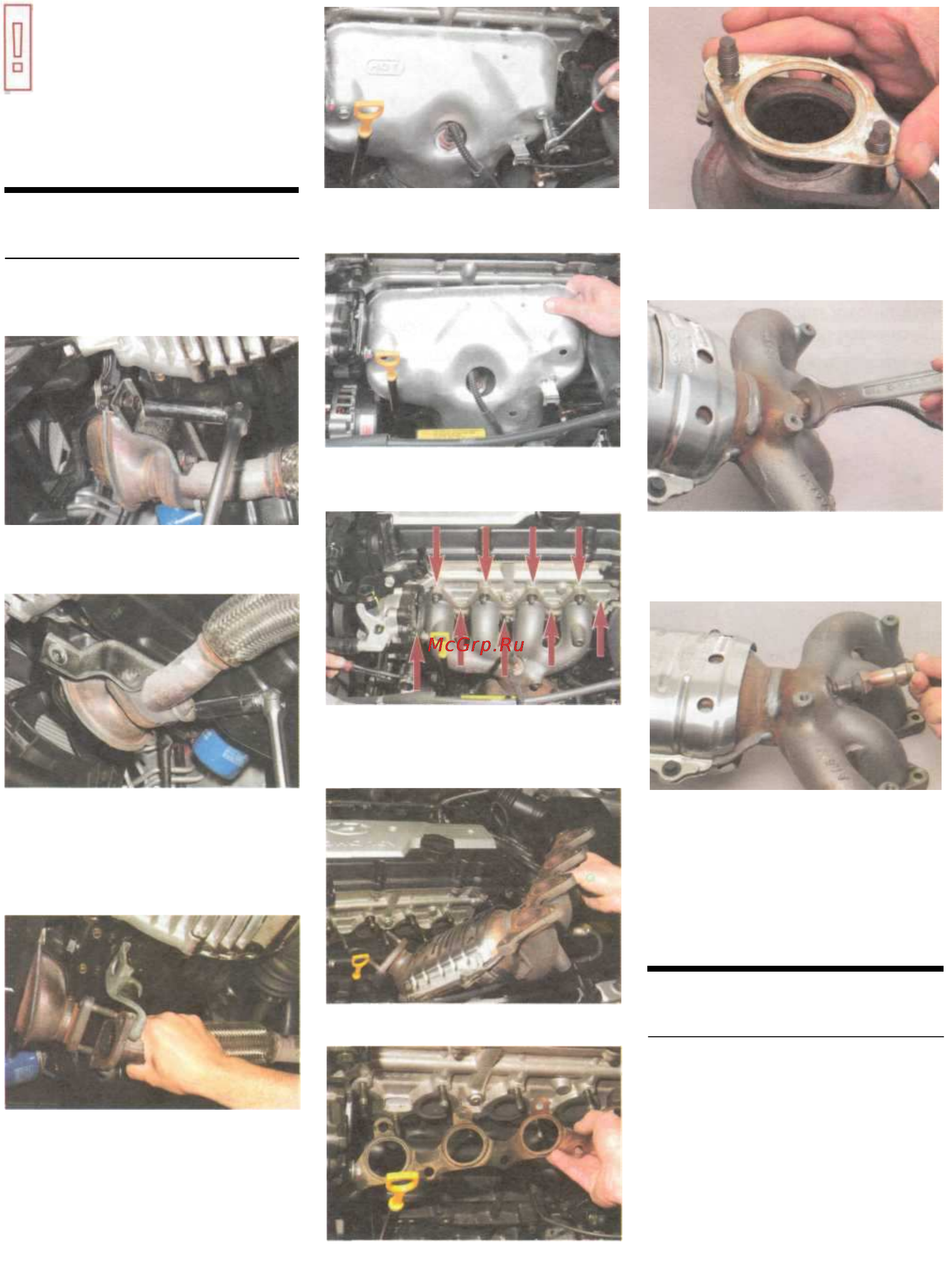

СНЯТИЕ КАТАЛИТИЧЕСКОГО
КОЛЛ ЕКТОРА
Работу проводим на смотровой ка-
наве или эстакаде.
Тем же инструментом отвора-
чиваем две гайки крепления
трубы к катколлектору.
Оттянув промежуточную трубу
назад...
...снимаем ее со шпилек кат-
коллектора.
Отсоединяем колодку проводов
датчика концентрации кислорода
от разъема и выводим провод из
держателя на теплозащитном эк-
ране (см. «Снятие датчиков кон-
центрации кислорода», с. 79).
Головкой «на 12» отворачиваем
три болта крепления...
...и снимаем теплозащитный
экран.
Головкой «на 12» с удлините-
лем отворачиваем девять гаек
крепления катколлектора...
Снимаем прокладку катколлек-
тора.
Снимаем со шпилек катколлек-
тора прокладку промежуточ-
ной трубы.
Ключом «на 22» отворачива-
ем датчик концентрации кисло-
рода...
...и снимаем его.
Поврежденные, сильно обжатые
прокладки заменяем новыми.
Устанавливаем каталитический
коллектор в обратной последова-
тельности.
СНЯТИЕ ПРОМЕЖУТОЧНОЙ
ТРУБЫ
Работу проводим на смотровой ка-
наве или эстакаде. Отсоединяем
колодку проводов от датчика
кислорода, установленного на
приемной трубе (см. «Снятие
датчиков концентрации кислоро-
да», с. 79).
Отсоединяем приемную трубу от
каталитического коллектора (см.
«Снятие каталитического коллек-
тора»).
Головкой «на 17» отворачиваем
болт крепления кронштейна.
...
и
снимаем
его
с
двигателя
.
