107
Задняя подвеска
ОПИСАНИЕ КОНСТРУКЦИИ
Подвеска заднего колеса — неза-
висимая, с гидравлической теле-
скопической амортизаторной стой-
кой, продольным и двумя попереч-
ными рычагами. Левый и правый
кулаки подвески соединены между
собой стабилизатором поперечной
устойчивости.
На телескопической стойке уста-
новлены: витая коническая пружи-
на, верхняя опора с резиновой
прокладкой и буфер хода сжатия
с защитным кожухом. Верхняя
опора крепится тремя гайками к
кузову. За счет своей эластичности
опора дает возможность стойке
качаться при ходах подвески и
гасит высокочастотные колебания.
В корпусе стойки установ-
лен телескопический гидравличе-
ский амортизатор. К амортизатор-
ной стойке двумя болтами крепит-
ся кулак.
Нижняя часть кулака через сайлент-
блок соединена с продольным ры-
чагом. Другим концом продольный
рычаг крепится через сайлент-блок
к кронштейну, закрепленному на
кузове.
Два поперечных рычага через
са йлен т-бло ки крепятся ос ью
к проушинам кулака. Другими
своими концами рычаги крепятся
через сайлент-блоки к поперечи-
не кузова.
Стойки стабилизатора поперечной
устойчивости крепятся через рези-
новые подушки к кулакам и через
шаровые шарниры — к штанге
стабилизатора. Штанга стабилиза-
тора крепится к кузову через рези-
новые подушки двумя скобами.
В кулак запрессована цапфа, на
которую установлена ступица ко-
леса, выполненная заодно с двух-
рядным шариковым радиально-
упорным подшипником закрытого
типа. Ступица закреплена на цап-
фе кулака гайкой. На автомобилях
с АБС на наружную поверхность
ступицы напрессован зубчатый
венец датчика скорости.

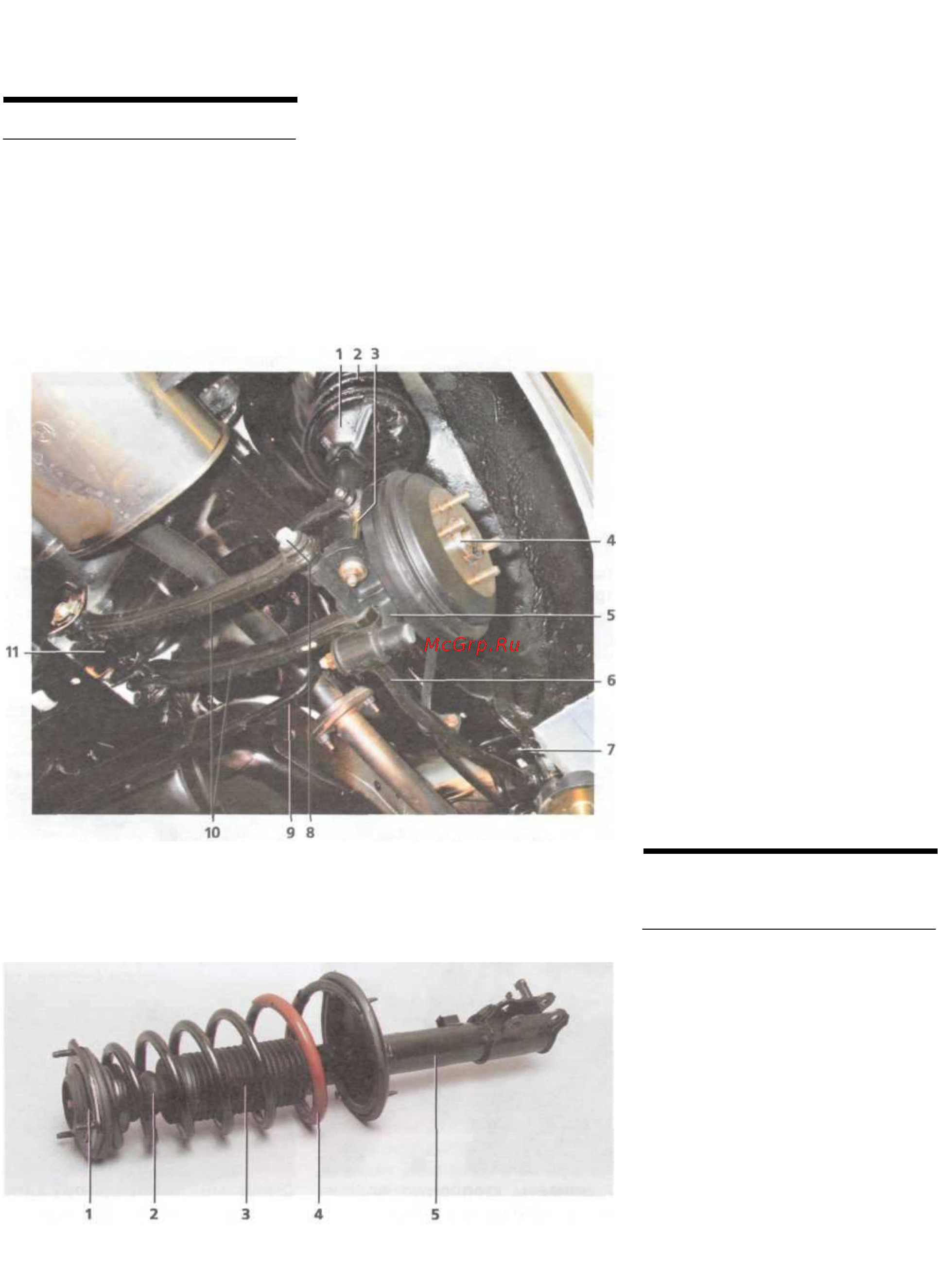

Элементы задней подвески: 1 — амортизаторная стойка; 2 — пружина;
3 —
стойка стабилизатора поперечной устойчивости; 4 — ступица колеса; 5 — кулак; 6 —
продольный рычаг; 7 — кронштейн продольного рычага; 8 — ось поперечных рычагов;
9 — штанга стабилизатора поперечной устойчивости; 10 — поперечные рычаги; 11 —
поперечина кузова
Амортизаторная стойка: 1 — верхняя опора стойки; 2 — буфер хода сжатия;
3 — чехол штока; 4 — коническая пружина; 5 — телескопическая стойка
УГЛЫ УСТАНОВКИ
ЗАДНИХ КОЛЕС
Для обеспечения устойчивости
и управляемости автомобиля зад-
ние колеса установлены под оп-
ределенными углами относитель-
но кузова. Регулируется только
схождение колес. Для этого ис-
пользуются регулировочные бол-
ты с эксцентриковыми шайбами,
которыми крепятся задние попе-
речные рычаги к поперечине кузо-
ва. Регулировка проводится пово-
ротом этих болтов (при ослаблен-
ных гайках) в пределах 90° влево
и вправо от центрального поло-
жения.
