Hyundai Accent [117/230] И снимаем пружину
![Hyundai Accent [117/230] И снимаем пружину](/views2/1011715/page117/bg75.png)
119
Очищаем и промываем в раство-
рителе все детали тормозного ме-
ханизма.
Для очистки тормозных
механизмов запрещено
применять бензин и ди-
зельное топливо.

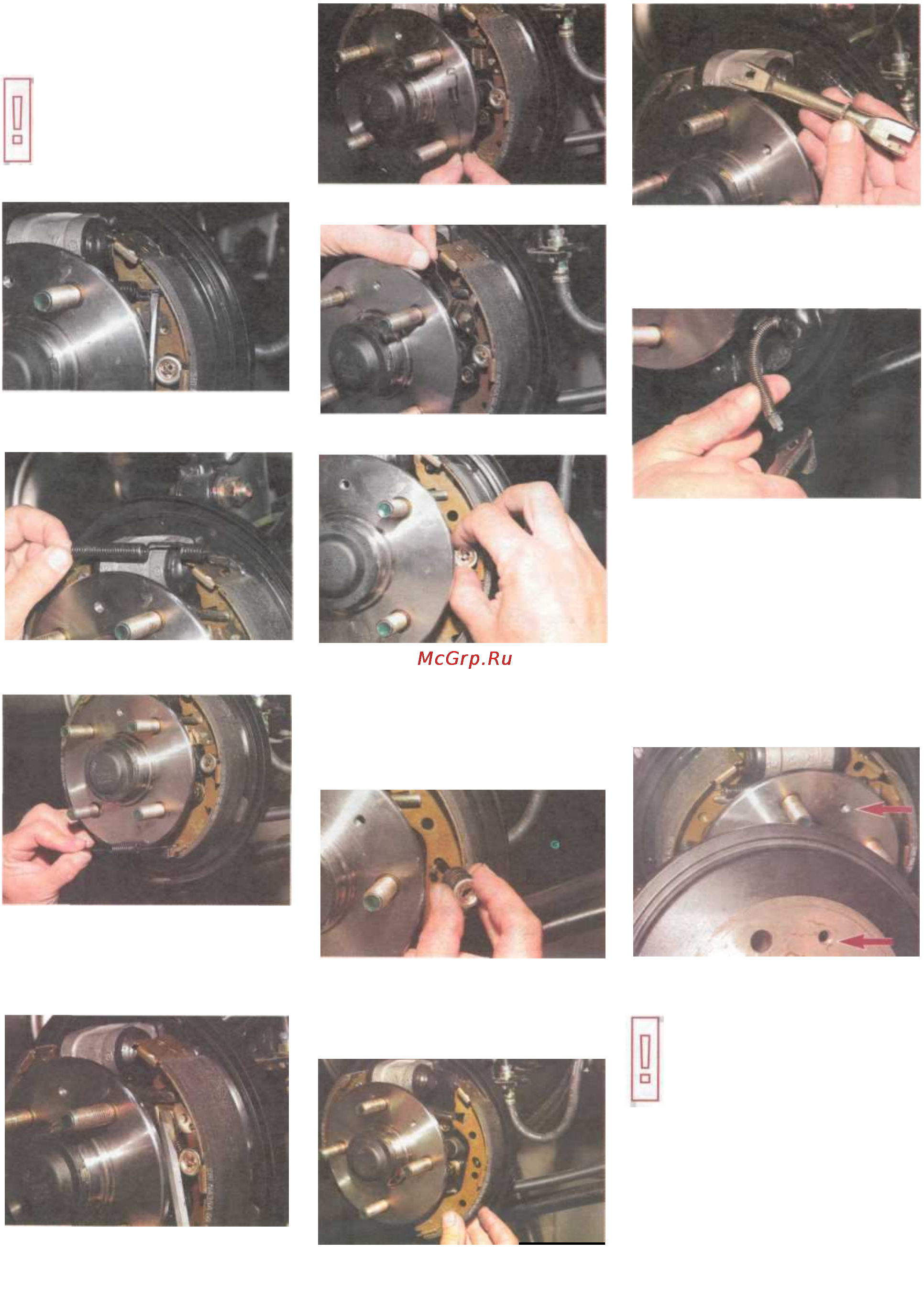

...снимаем верхнюю стяжную
пружину.
Аналогично снимаем
стяжную пружину.
...и снимаем пружину.
Снимаем рычаг регулятора.
Придерживая опорную стойку
передней колодки с обратной
стороны тормозного щита, на-
жимаем на шайбу и поворачи-
ваем ее до совмещения проре-
зи шайбы с хвостовиком стойки.
Снимаем распорную планку.
Снимаем с тормозного щита зад-
нюю колодку так же, как перед-
нюю...
...и отсоединяем наконечник
троса от рычага привода стоя-
ночного тормоза.
Перед установкой колодок необ-
ходимо уменьшить длину распор-
ной планки, завернув регулиро-
вочную гайку до упора.
Устанавливаем новые колодки
в обратной последовательности.
При установке тормозного бараба-
на следует обратить внимание...
Поддев отверткой, отсоединя-
ем от рычага регулятора верх-
ний конец его пружины ...
Снимаем шайбу с пружиной...
...и опорную стойку.
Снимаем переднюю тормозную
колодку.
...на совпадение
отверстий в ступице и
барабане.
После замены колодок на
обоих задних колесах не-
сколько раз нажимаем пе-
даль тормоза для установки
поршней в рабочее поло-
жение.
Проверяем уровень жидкости в бач-
ке и при необходимости доводим
его до нормы.
Поддев
отверткой
...
нижнюю
