91

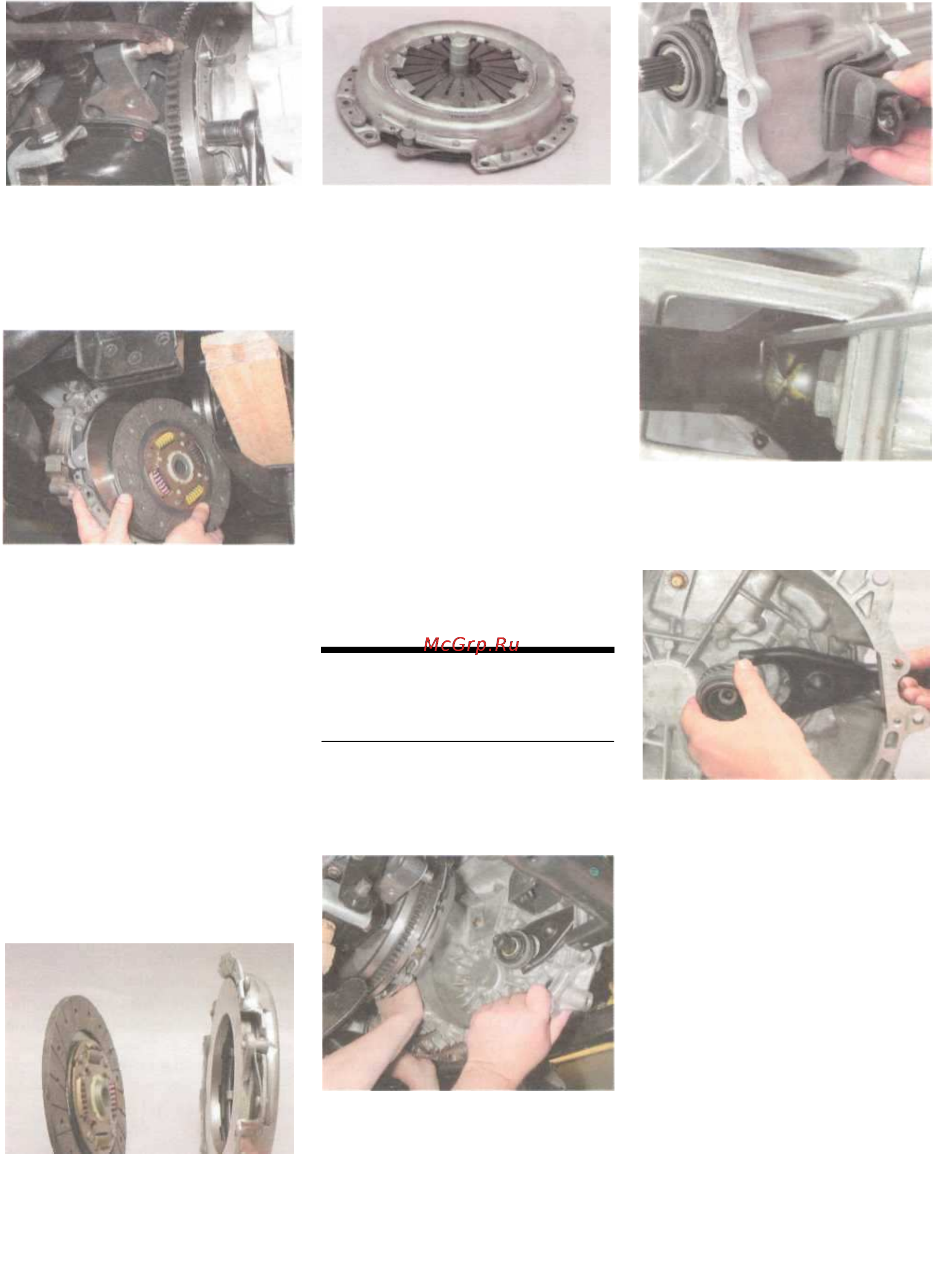

Удерживая маховик от провора-
чивания (например монтажной
лопаткой, опирающейся на
болт), головкой «на 12» отвора-
чиваем шесть болтов крепления
кожуха сцепления к маховику.
Снимаем кожух и ведомый
диск сцепления.
Проверяем ведомый диск. Если го-
ловки заклепок углублены менее
чем на 1,1 мм, поверхность фрик-
ционных накладок замаслена или
ослаблены заклепочные соедине-
ния, диск необходимо заменить.
Рабочая поверхность нажимного
диска не должна иметь большого
износа, глубоких рисок, задиров
и следов перегрева. Заклепочные
соединения кожуха и нажимного
диска не должны быть ослаблены.
Лепестки диафрагмен-ной
пружины не должны иметь
чрезмерного износа и перекосов.
При установке...
...вкладываем ведомый диск
в кожух так, чтобы выступаю-
щая часть ступицы диска была
направлена в сторону диафраг-
менной пружины кожуха.
Вставляем центрирующую оп-
равку (подходит оправка для
автомобилей ВАЗ) в шлицы ве-
домого диска со стороны на-
жимной пружины... ...и вводим
хвостовик оправки в отверстие
фланца коленчатого вала. При
отсутствии оправки, ее можно
изготовить по размерам отверстий
в коленчатом вале и ведомом дис-
ке сцепления.
Центрируем кожух сцепления на
маховике по трем установочным
штифтам.
Заворачиваем болты крепления
кожуха равномерно, удерживая
маховик от проворачивания.
Вынимаем центрирующую оправку
и устанавливаем на место коробку
передач.
ЗАМЕНА МЕХАНИЗМОВ
ПРИВОДА ВЫКЛЮЧЕНИЯ
СЦЕПЛЕНИЯ
Отсоединяем коробку передач от
двигателя (см. «Снятие и установка
коробки передач», с. 94) и, сдвинув
ее к левой стороне автомобиля...
...опираем коробку передач на
подрамник.
Подставляем под коробку передач
упор. В этом положении доступны
все элементы привода выключе-
ния сцепления. Для наглядности
работу показываем на снятой ко-
робке передач.
Поддев отверткой, выводим из
отверстий вилки оба конца фи-
ксирующей пружины.
Сняв вилку с шарового пальца...
...выводим подшипник выклю-
чения сцепления из зацепления
с вилкой и снимаем их с пер-
вичного вала.
Снимаем вилку выключения сцеп-
ления.
Перед установкой механизмов
привода выключения сцепления
проверяем подшипник. Он должен
вращаться легко, без заеданий и
люфтов. Вышедший из строя под-
шипник заменяем новым.
Устанавливаем вилку и подшипник
выключения сцепления в обратной
последовательности, предваритель-
но нанеся на их контактные поверх-
ности смазку «Литол-24». После
установки на место коробки
передач проверяем и при необхо-
димости регулируем свободный
ход педали сцепления (см. «Сня-
тие главного цилиндра гидропри-
вода сцепления», с. 89).
Снимаем грязезащитный чехол
вилки выключения сцепления.
