124

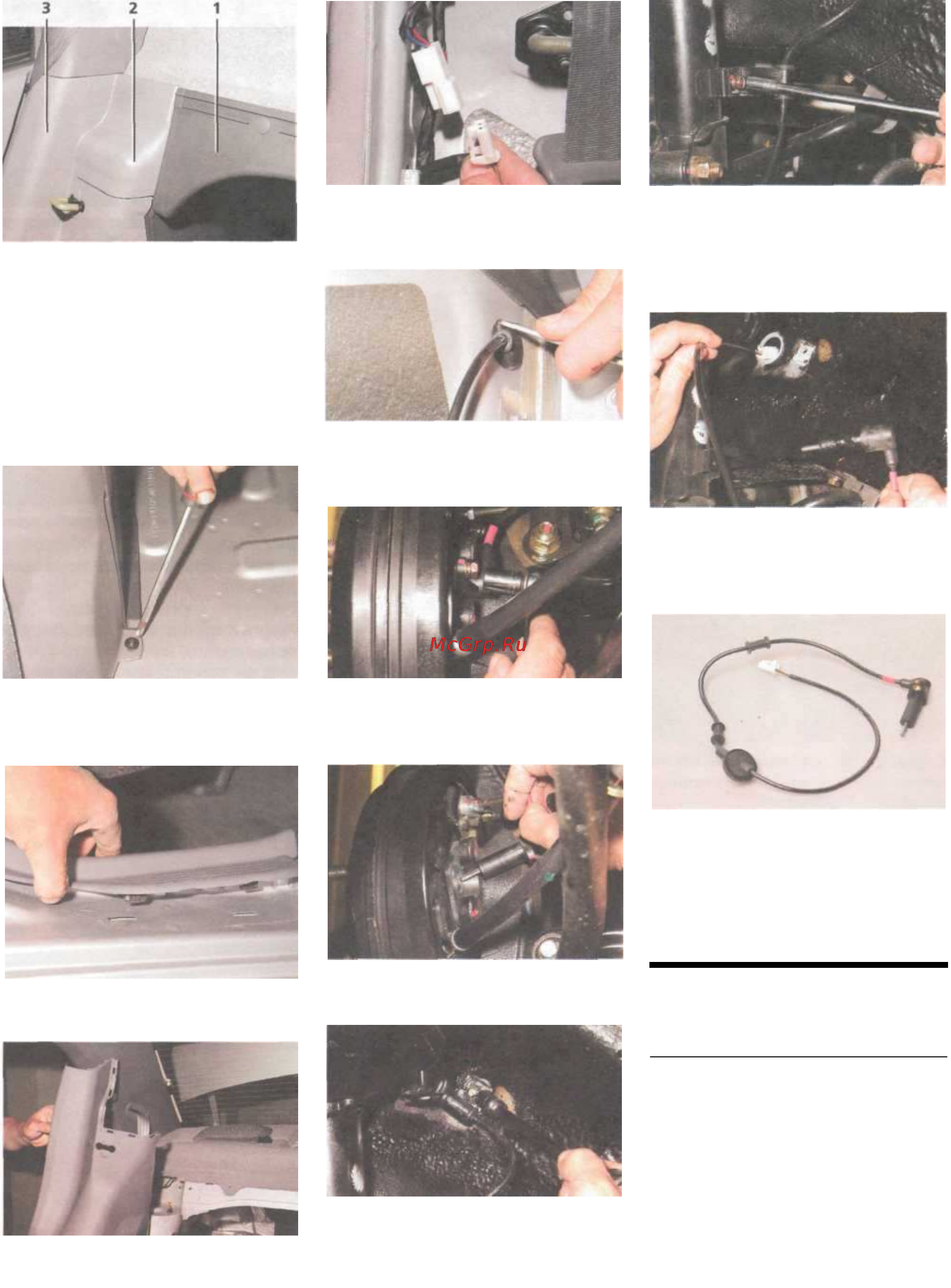

Накладки, расположенные за
спинкой заднего сиденья: 1
— на-
кладка люка багажного отделения; 2
— накладка амортизаторной стойки;
3 — нижняя накладка задней стойки
Поддев отверткой три пистона
крепления, снимаем накладку 1.
Снимаем накладку 2, выводя из
пазов накладки 3 фиксаторы.
Крестообразной отверткой от-
ворачиваем саморез нижнего
крепления накладки 3...
...и, выводя ее фиксаторы из
пазов...
...отсоединяем колодку прово-
дов датчика от колодки жгута
проводов.
Отверткой проталкиваем в сто-
рону арки колеса резиновый
чехол провода.
Головкой «на 10» отворачиваем
болт крепления датчика к кула-
ку задней подвески...
...и выводим датчик из отвер-
стия в кулаке.
Головкой «на 10» с удлините-
лем отворачиваем болт крепле-
ния кронштейна резиновых
держателей проводов датчика.
Тем же инструментом отворачи-
ваем болт крепления кронштей-
на резинового держателя прово-
дов датчика, расположенного на
амортизаторной стойке.
Снимаем датчик скорости с про-
водами.
Снимаем с резиновых держателей
кронштейны.
Датчик скорости вращения зад-
него колеса
Установку датчика проводим в об-
ратной последовательности.
СНЯТИЕ ЭЛЕМЕНТОВ
СТОЯНОЧНОЙ
ТОРМОЗНОЙ СИСТЕМЫ
Снимаем облицовку туннеля пола
(см. «Снятие облицовки туннеля
пола», с. 145). Рычаг привода сто-
яночного торм оза переводим
в крайнее нижнее положение. От-
соединяем наконечник троса стоя-
ночного тормоза от рычага задней
тормозной колодки (см. «Замена
колодок тормозных механизмов
задних колес», с. 118).
...
снимаем
накладку
.
Нажав на фиксатор...
