125

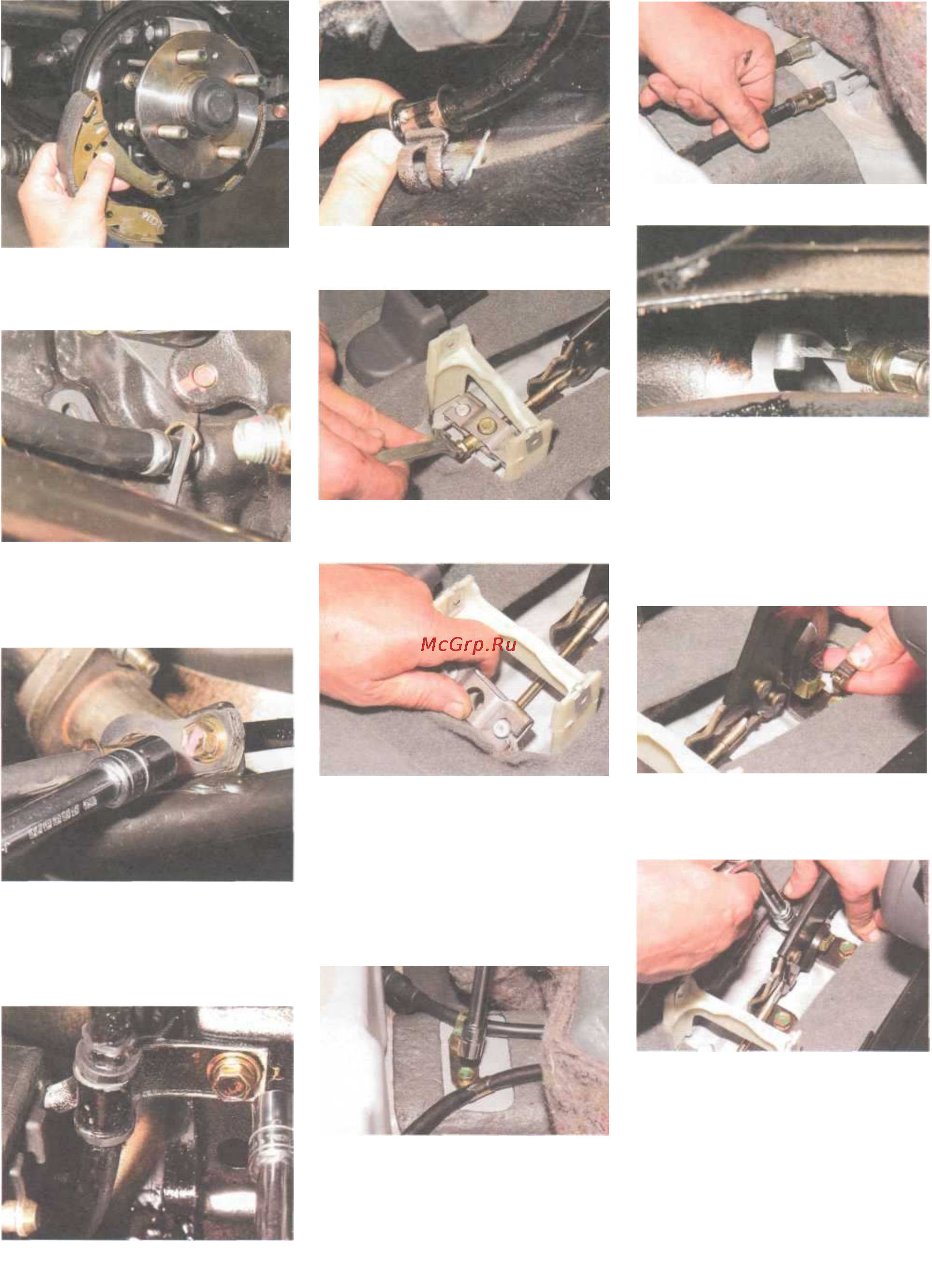

С н и м а е м торм о з н у ю к о л од к у
с рычагом ручного привода зад-
них колод ок.
Поддеваем отверткой и снима-
ем фиксатор крепле ния обо-
лочки троса стояночного тор-
моза к тормозном у щиту.
Головкой «на 12» отворачиваем
один болт крепления крон-
штейна троса стояночного тор-
моза к продольному рычагу
подвески...
Освобождаем трос из-под ско-
бы на днище кузова.
В салоне ключом «на 12» отвора-
чиваем регулировочную гайку...
...и освобождаем наконечник
троса, выводя его через про-
резь уравнителя.
Снимаем подушку заднего сиде-
нья (см. «Снятие заднего сиде-
нья», с. 145), отсоединяем три
пластиковых фиксатора коврика
пола и откидываем коврик.
Головкой на «12» отворачиваем
два болта кронштейна крепле-
ния обоих тросов стояночного
тормоза к полу.
Выводим наконечник оболочки
троса...
...и выводим через отверстие
в днище к узова.
Аналогично демонтируем другой
трос стояночного тормоза. Для
снятия рычага стояночного
тормоза снимаем облицовку тун-
неля пола (см. «Снятие облицовки
туннеля пола», с. 145).
Отсоединяем колодку провода
концевого выключателя рычага
стояночного тормоза.
Головкой «на 12» отворачиваем
три болта крепления рычага
к полу...
...и снимаем рычаг. Сборку и
установку элементов стояночной
тормозной системы выполняем в
обратной последовательности.
Регулируем стояночный тормоз
(см. «Регулировка стояночного
тормоза», с. 35).
...
из
кронштейна
в
по
лу
...
...
и
один
болт
—
к
лонжерону
.
