Hyundai Accent [147/230] Снятие обивки задней двери
![Hyundai Accent [147/230] Снятие обивки задней двери](/views2/1011715/page147/bg93.png)
149
Головкой «на 10» отворачиваем
два болта крепления ручки
(задний болт крепит также ци-
линдровый механизм замка на-
ружной ручки).
Сдвинув ручку вверх, снима-
ем ее.
Устанавливаем наружную ручку
передней двери в обратной после-
довательности.
СНЯТИЕ ЦИЛИНДРОВОГО
МЕХАНИЗМА ЗАМКА
НАРУЖНОЙ РУЧКИ
Снимаем обивку передней двери
(см. «Снятие обивки передней
двери», с. 146) и отделяем от вну-
тренней панели двери защитную
пленку (см. «Снятие стекла перед-
ней двери», с. 147). Для снятия
цилиндрового механизма
(личинки) замка наружной ручки
без снятия ручки отворачиваем
задний болт крепления ручки (см.
«Снятие наружной ручки пе-
редней двери», с. 148).

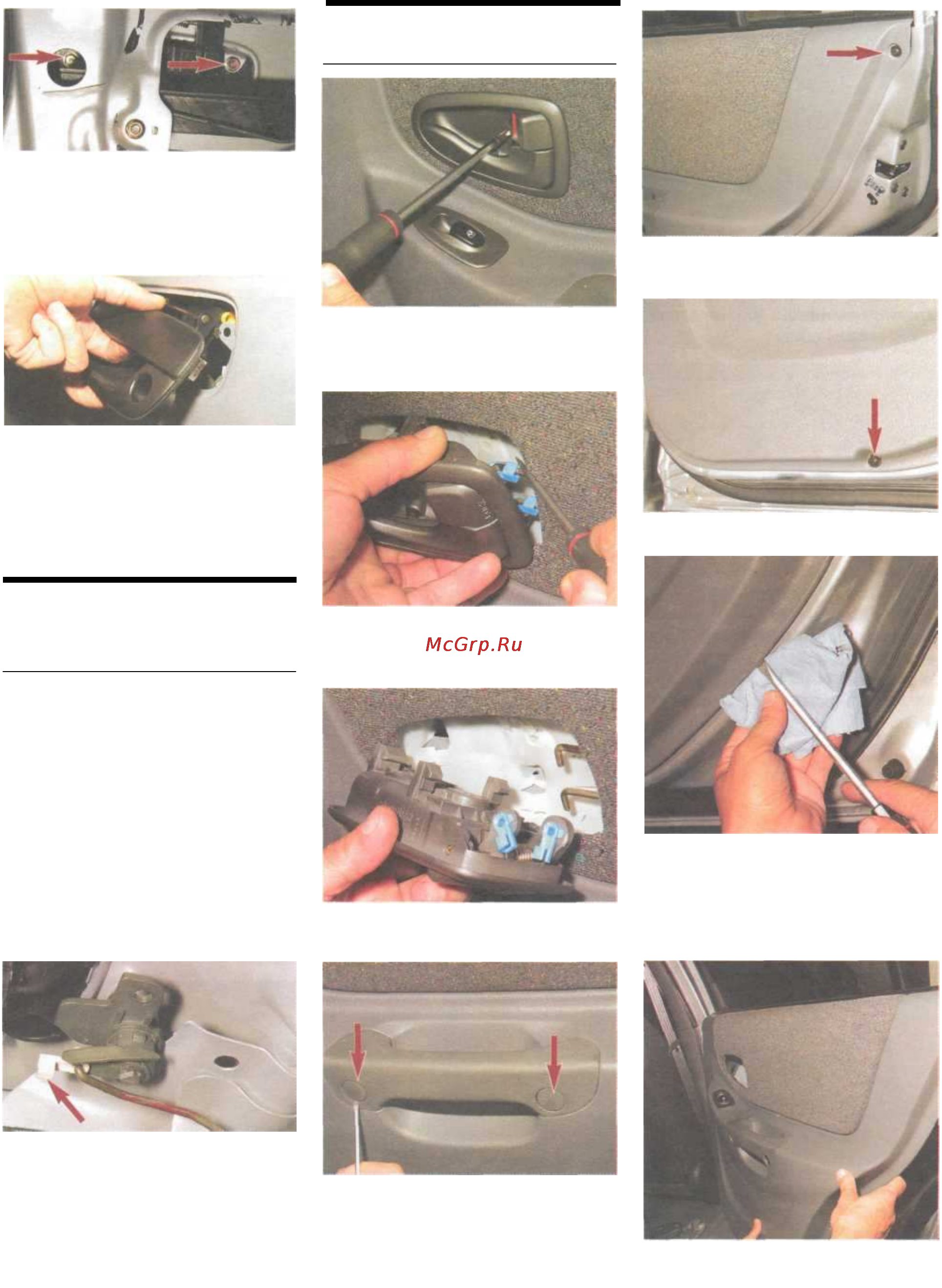

СНЯТИЕ ОБИВКИ
ЗАДНЕЙ ДВЕРИ
Крестообразной отверткой от-
ворачиваем винт крепления
внутренней ручки двери.
Сдвинув ручку вперед, отверт-
кой поворачиваем два фикса-
тора тяг, освобождая тяги...
Отворачиваем саморез в верх-
ней части двери...
...и саморез в нижней ее части.
Отверткой поддеваем обивку
(для того чтобы не повредить
лакокрасочное покрытие, под
отвертку подкладываем ве-
тошь).
Сдвигаем фиксатор тяги, идущей
к цилиндровому механизму.
Освобождаем тягу и снимаем ци-
линдровый механизм.
Устанавливаем цилиндровый ме-
ханизм в обратной последователь-
ности.
Шлицевой отверткой поддева-
ем две заглушки...
...снимаем их и крестообразной
отверткой отворачиваем два само-
реза крепления ручки обивки.
Преодолевая сопротивление
пяти пистонов, отводим обивку.
...
и
снимаем
ручку
.
