208

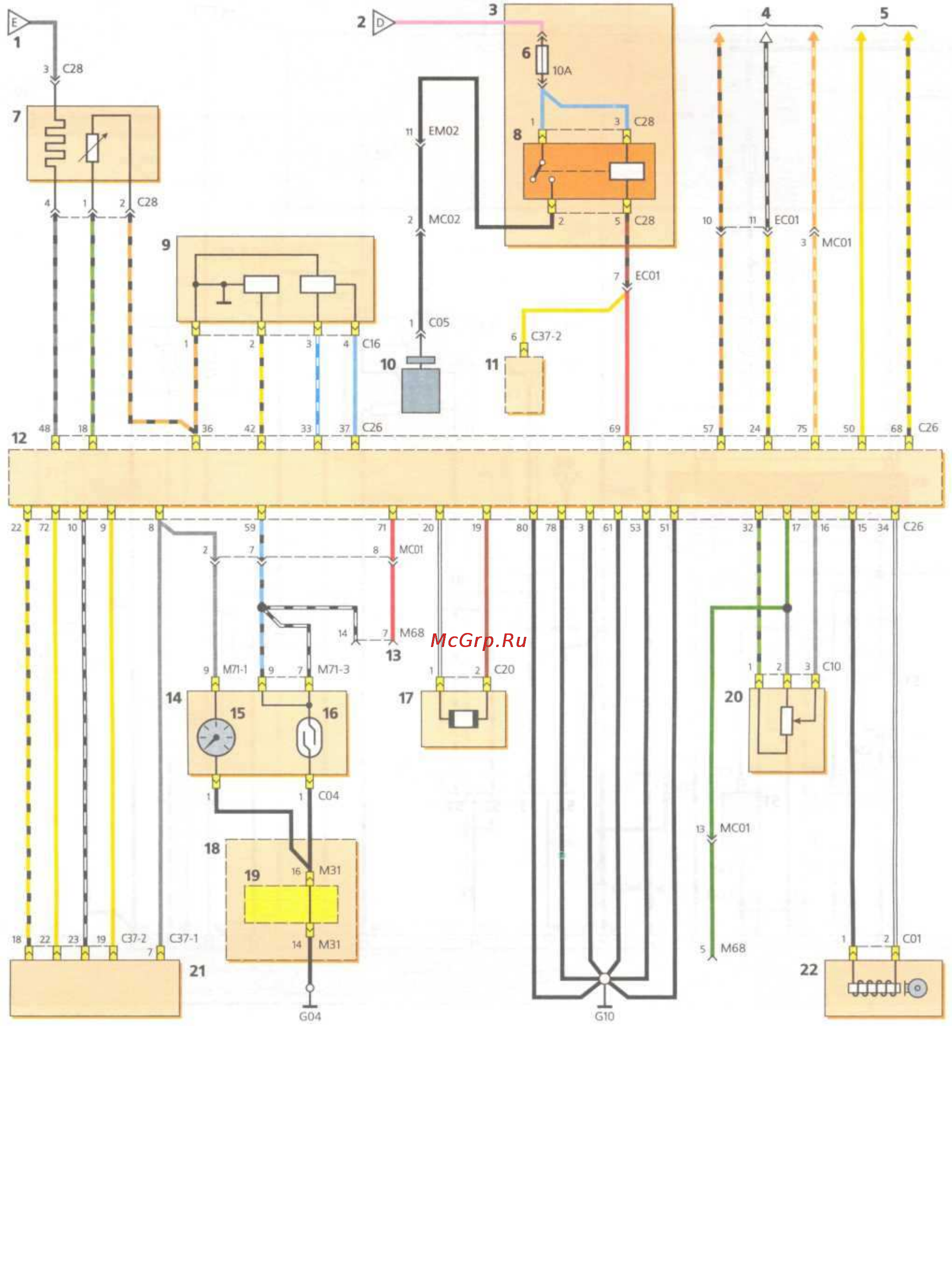

Схема системы управления двигателем (продолжение): 1 — см. поз. 39 с. 208; 2 — см. поз. 20 с. 206; 3 — блок
реле и предохранителей в моторном отсеке; 4 — см. поз. 19 и 23 на с. 230; 5 — см. поз. 8 и 14 на с. 205 (правая схема); 6 — пре-
дохранитель цепи муфты компрессора кондиционера; 7 — датчик концентрации кислорода 2; 8 — реле муфты компрессора кон-
диционера; 9 — датчик абсолютного давления и температуры воздуха во впускном трубопроводе; 10 — компрессор кондиционе-
ра; 11 — блок управления автоматической коробкой передач; 12 — блок управления двигателем; 13 — колодка диагностическо-
го разъема; 14 — комбинация приборов; 15 — тахометр; 16 — геркон; 17 — датчик детонации; 18 — блок предохранителей
в салоне; 19 — контактный разъем; 20 — датчик положения дроссельной заслонки; 21 — блок управления автоматической короб-
кой передач; 22 — датчик положения коленчатого вала
