Кузов
ОПИСАНИЕ КОНСТРУКЦИИ
Кузов — типа седан, четырехдвер-
ный, цельнометаллический, свар-
ной, несущей конструкции.
Несъемные элементы каркаса кузо-
ва изготовлены из стального листа
и соединены между собой контакт-
ной сваркой, а в труднодоступных
местах — электросваркой полуав-
томатом в среде инертного газа.
Несущие элементы кузова — лон-
жероны, поперечины, стойки, по-
роги — имеют коробчатое сече-
ние. Стыки панелей и сварные швы
герметизированы мастикой. К
съемным элементам кузова от-
носятся: передние крылья, двери,
крышка багажника, капот, перед-
ний и задний энергопоглощающие
бамперы. Передние крылья закре-
плены на кузове болтами. Крышка
багажника имеет подъемное уст-
ройство, оборудованное двумя
торсионными стержнями. На
дверях и крыше установлены
молдинги на фиксаторах . Все
стекла — гнутые, полированные,
безопасного типа. Ветровое
стекло — трехслойное, толщиной
5 мм, все стекла дверей и заднее —
закаленные, толщиной 3,2 мм. Зад-
нее стекло — с элементом обогре-
ва. Ветровое и заднее стекла вкле-
ены в проемы кузова и являются ча-
стью его силовой схемы. Боковые
стекла треугольных окон фиксиру-
ются в проемах кузова с помощью
резиновых уплотнителей. Стекла
дверей — опускные, приводятся
в движение, в зависимости от мо-
дификации автомобиля, электри-
ческими или ручными стеклоподъ-
емниками.
Салон автомобиля оборудован
двумя рядами сидений. Передние
сиденья — раздельные, с регули-
ровкой перемещения в продоль-
ном направлении и наклона спи-
нок. Подголовники — съемные, ре-
гулируемые по высоте. Заднее
сиденье — со спинкой, состоящей
из двух частей и единой подушкой.
Места водителя и переднего пасса-
жира, а также боковые места зад-
них пассажиров оснащены инерци-
онными ремнями безопасности
с трехточечным креплением, сред-
нее место заднего пассажира —
двухточечным поясным ремнем.
В автомобиле могут быть установ-
лены надувные подушки безопас-
ности для водителя и переднего
пассажира.
Кузов оборудован панелью прибо-
ров, вещевыми ящиками, прику-
ривателем, пепельницей, солнце-
защитными козырьками, внутрен-
ними и наружными зеркалами
заднего вида, передними и задней
буксировочными проушинами.
При движении автомобиля воздух
нагнетается в салон скоростным
напором через щели воздухозабор-
ника на накладке ветрового стекла.
Для увеличения циркуляции возду-
ха можно опустить стекла дверей.
Потоки воздуха в салоне распре-
деляются воздуховодами, распо-
ложенными внутри панели при-
боров и под облицовкой туннеля
пола, и дефлекторами подачи воз-
духа к ветровому стеклу и стеклам
дверей. Для управления воздуш-
ными потоками служит регулятор
распределения на центральной
консоли панели приборов.

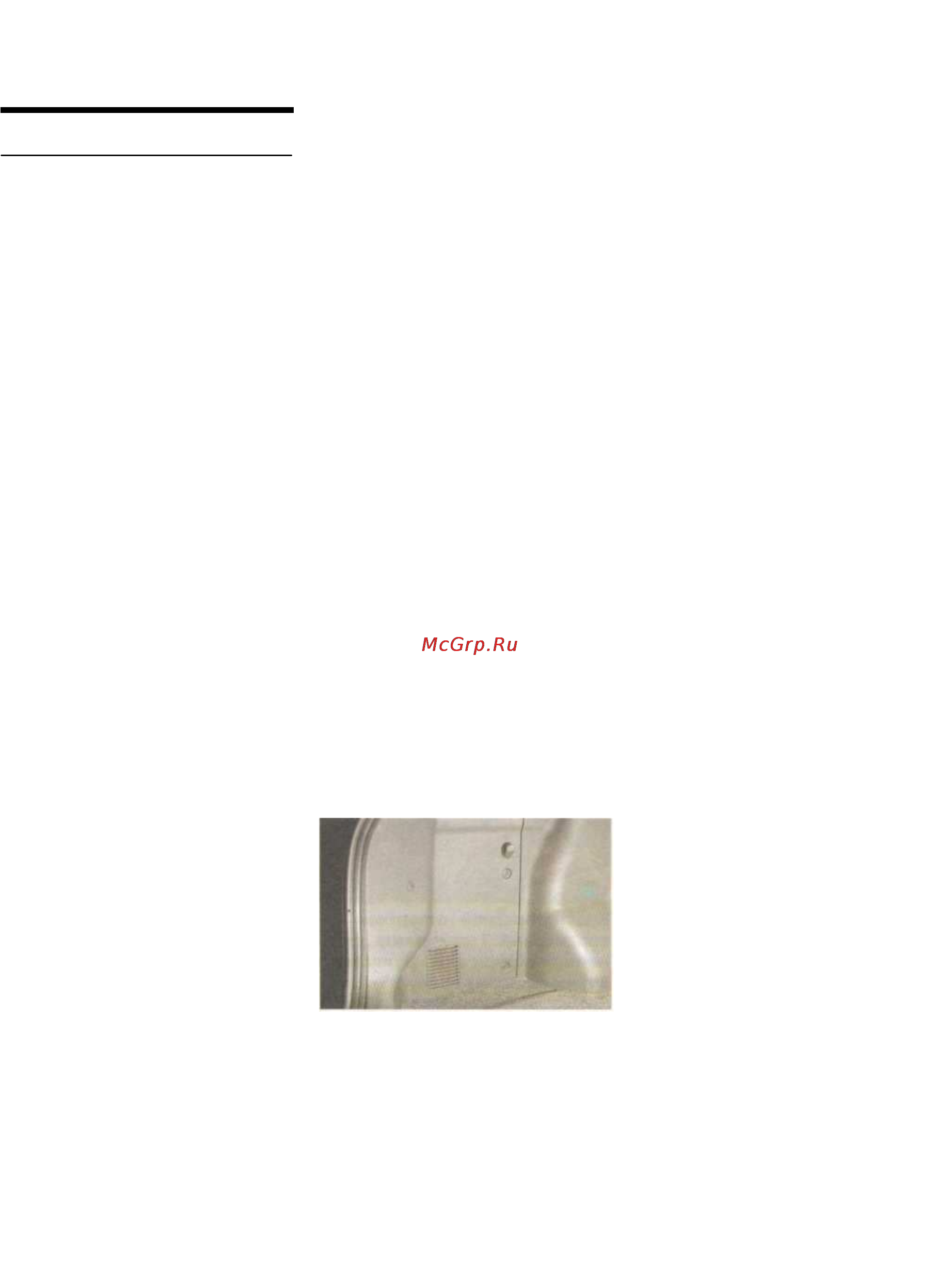

Выходит воздух из салона нару-
жу через отверстия в боковинах
багажника.
Не закрывайте отверстия для вы-
вода воздуха при загрузке багаж-
ного отделения. Система отопле-
ния — жидкостная, объединенная
с системой охлаждения двигателя.
В корпусе отопителя установлены
радиатор отопителя, вентилятор,
заслонка смешивания воздуха и за-
слонка управления потоком возду-
ха. Система заслонок и воздухо-
водов обеспечивает подачу холод-
ного и подогретого воздуха на вет-
ровое стекло, в центральную часть
салона и в зону ног водителя и пас-
сажиров, в зависимости от поло-
жения регулятора распределения.
Интенсивность подачи воздуха
в салон регулируется четырехпози-
ционным переключателем режи-
мов работы вентилятора. В
зависимости от выбранного ре-
жима, электродвигатель вентиля-
тора подключается к бортовой
сети автомобиля непосредствен-
но (вентилятор вращается с мак-
симальной частотой) или через
резистор.
Часть автомобилей комплектует-
ся системой кондиционирования
воздуха, предназначенной для
снижения температуры и влажно-
сти в салоне. Компрессор конди-
ционера крепится на кронштейне
к блоку цилиндров сзади справа.
Шкив компрессора приводится
поликлиновым ремнем от шкива
коленчатого вала. В шкив ком-
прессора встроена электромаг-
нитная муфта, осуществляющая
подключение/отключение рала
компрессора к шкиву/от шкива по
сигналам электронного блока уп-
равления. Компрессор при работе
сжимает пары хладагента, кото-
рые подводятся к нему по трубо-
проводу от теплообменника испа-
рителя, расположенного в кожухе
под панелью приборов справа. За-
тем пары хладагента, давление
и температура которых на выходе
из компрессора возрастают, посту-
пают по трубопроводу в теплооб-
менник конденсатора, расположен-
ный перед радиатором системы ох-
лаждения двигателя. Пластины
теплообменника конденсатора
охлаждаются потоком воздуха,
поступающего от электровенти-
лятора системы кондиционирова-
ния и под действием скоростного
напора при движении автомоби-
ля. По мере охлаждения хлада-
гент переходит в жидкую фазу,
после чего, направляясь по трубо-
