Hyundai Accent [120/230] Замена цилиндра тормозного механизма заднего колеса
![Hyundai Accent [120/230] Замена цилиндра тормозного механизма заднего колеса](/views2/1011715/page120/bg78.png)
122

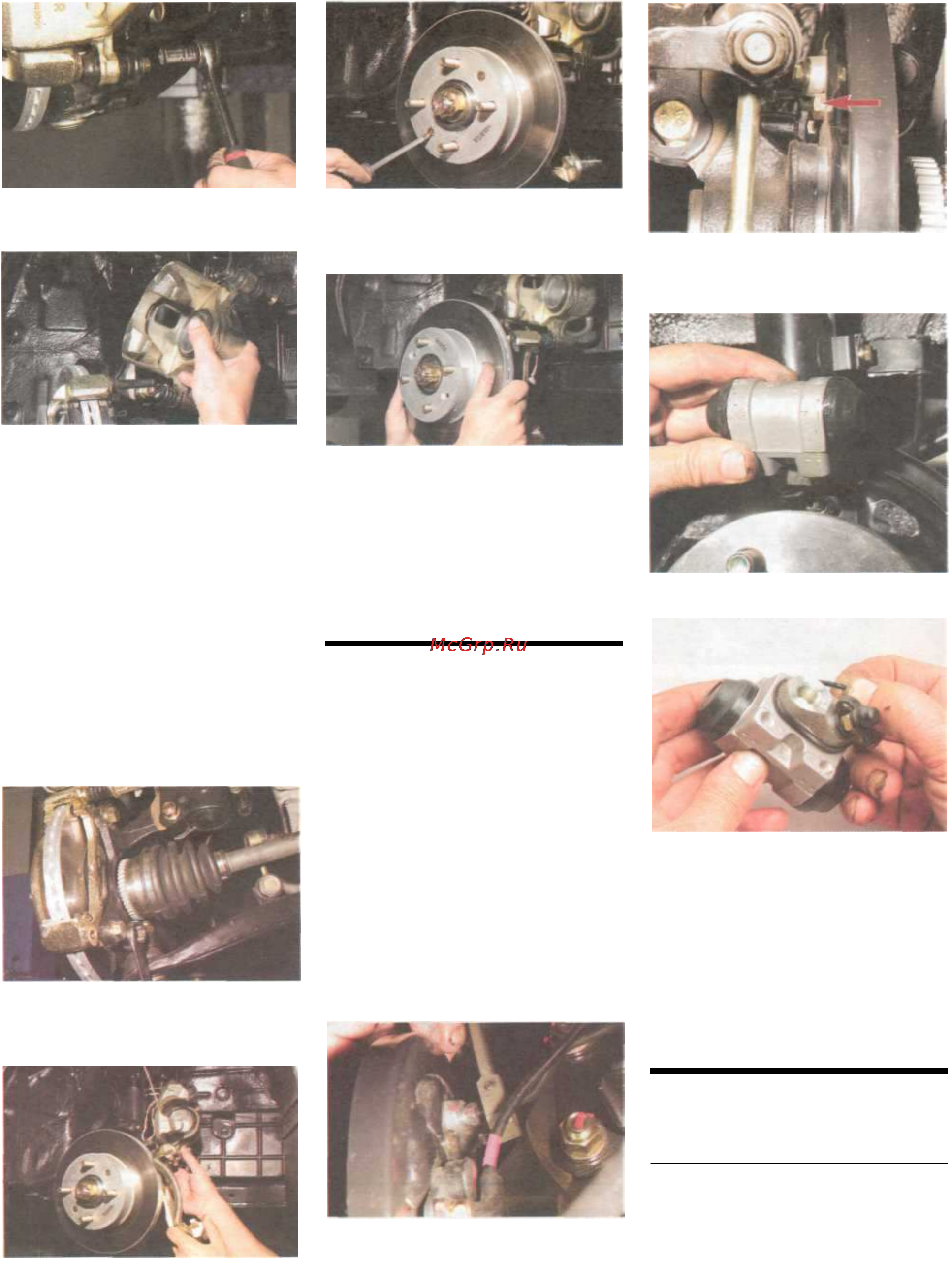

Головкой «на 12» отворачиваем
направляющий палец суппорта.
Поворачиваем суппорт вверх
и снимаем его с направляюще-
го штифта.
При необходимости заменяем уп-
лотнительное кольцо и пыльник
поршня рабочего цилиндра, за-
щитные чехлы направляющих паль-
ца и штифта суппорта. Для снятия
тормозного диска снимаем
суппорт с поворотного кулака и,
не отсоединяя от него шланга,
подвешиваем суппорт на про-
волоке к пружине подвески.
Снимаем тормозные колодки (см.
«Замена колодок тормозных меха-
низмов передних колес», с. 117).
Ключом «на 17» отворачиваем
два болта крепления направля-
ющей колодок...
Крестообразной отверткой от-
ворачиваем два винта крепле-
ния тормозного диска...
...и снимаем его.
Если отвернуть винты сложно,
можно воспользоваться ударной
отверткой.
Устанавливаем все снятые детали
и узлы в обратной последователь-
ности.
ЗАМЕНА ЦИЛИНДРА
ТОРМОЗНОГО МЕХАНИЗМА
ЗАДНЕГО КОЛЕСА
Заменяем рабочий цилиндр в спу^
чае потери подвижности его порш-
ней, износа или повреждения
манжет цилиндра (течь жидкости
из-под пыльника). Снимаем
колодки тормозного механизма
заднего колеса (см. «Замена
колодок тормозных механизмов
задних колес», с. 118). Резиновой
грушей или медицинским
шприцем откачиваем тормозную
жидкость из бачка.
Ключом «на 11» (для тормоз-
ных трубок) отворачиваем шту-
цер тормозной трубки.
Ключом «на 10» отворачиваем
два болта крепления цилиндра
к тормозному щиту.
Соединение щита и цилиндра
уплотнено резиновым кольцом.
Устанавливаем цилиндр тормоз-
ного механизма заднего колеса
в обратной последовательности.
Прокачиваем систему гидроприво-
да тормозов (см. «Прокачка гид-
ропривода тормозов, замена тор-
мозной жидкости», с. 34).
ЗАМЕНА ШЛАНГА
ТОРМОЗНОГО МЕХАНИЗМА
ЗАДНЕГО КОЛЕСА
Снимаем заднее колесо со сторо-
ны заменяемого шланга.
Резиновой грушей или медицин-
ским шприцем откачиваем тор-
мозную жидкость из бачка.
...
и
снимаем
ее
.
Снимаем
цилиндр
.
