Система выпуска
отработавших газов

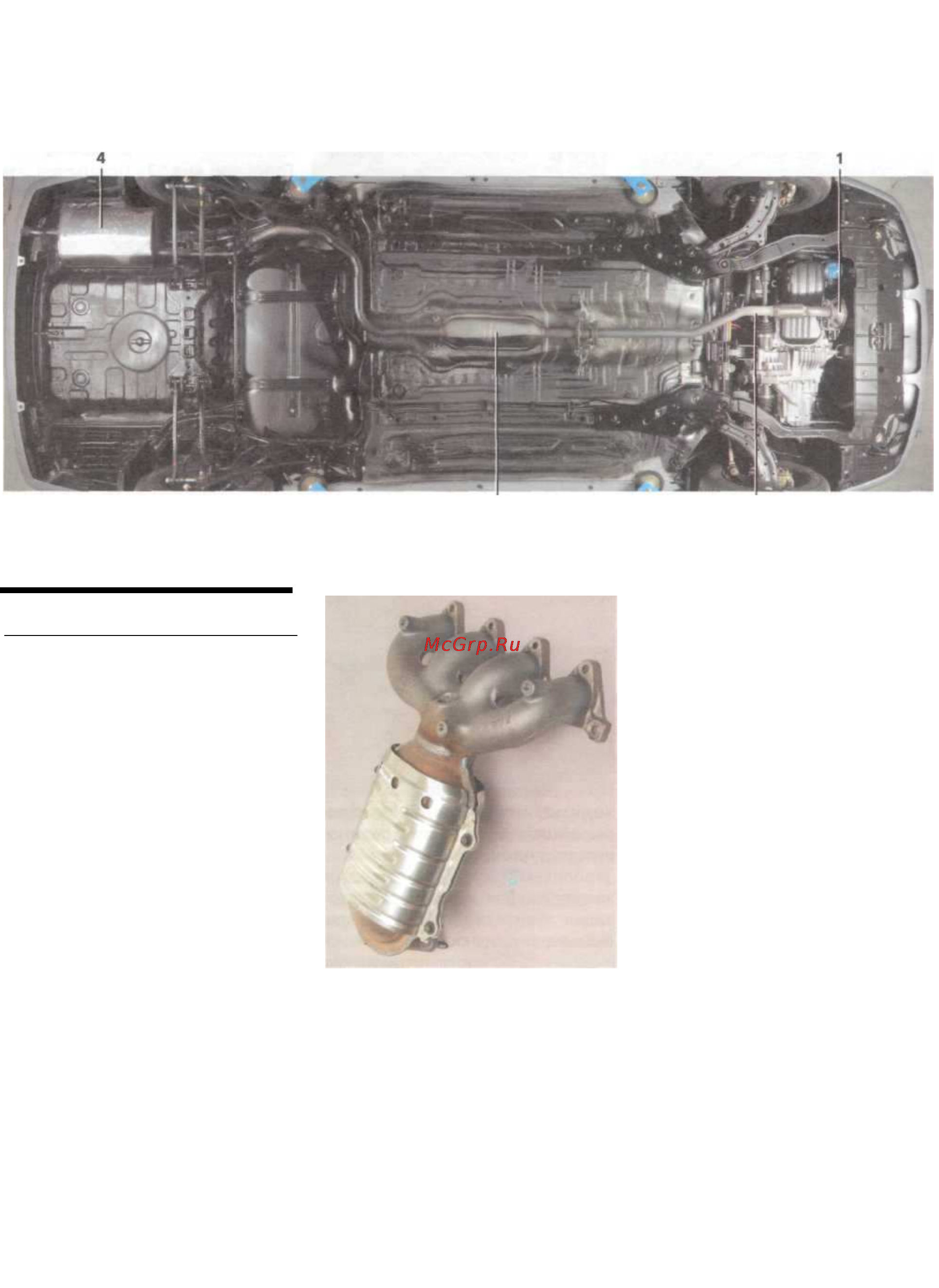

Система выпуска отработавших газов: 1
— катколлектор; 2 — промежуточная труба с металлокомпенсатором; 3 — допол-
нительный глушитель; 4 — основной глушитель
ОПИСАНИЕ КОНСТРУКЦИИ
Система выпуска отработавших га-
зов состоит из выпускного коллекто-
ра с приваренным каталитическим
нейтрализатором (катколлектор),
промежуточной трубы с металло-
компенсатором, дополнительного и
основного глушителей. В выпускной
коллектор и промежуточную трубу
ввернуты датчики концентрации ки-
слорода (лямбда-зонды). Катколлек-
тор, промежуточная труба и глуши-
тели — неразборные узлы, при вы-
ходе из строя их заменяют новыми.
К выпускному коллектору на трех
болтах крепится теплозащитный эк-
ран. Еще один теплозащитный эк-
ран, состоящий из двух частей, че-
тырьмя болтами прикреплен к ката-
литическому нейтрализатору. Для
уменьшения передачи колебаний
силового агрегата на систему
выпуска в промежуточную трубу
встроен металлокомпенсатор силь-
фонного типа.
Соединения между катколлекто-
ром и промежуточной трубой,
промежуточной трубой и допол-
нительным глушителем, дополни-
тельным и основным глушителя-
Каталитический коллектор
ми — фланцевые, с креплениями
на двух шпильках. Между флан-
цами установлены металлоарми-
рованные прокладки. Каждый из
глушителей подвешен к кузову на
трех резиновых подушках. В месте
соединения катколлек-тора и
промежуточной трубы установлен
кронштейн, приваренный к
переднему фланцу промежуточ-
ной трубы и прикрепленный бол-
том к кронштейну двигателя.
Каталитический нейтрализатор слу-
жит для уменьшения выбросов в ат-
мосферу оксида углерода, оксидов
азота, а также несгоревших угле-
водородов. Степень очистки газов
в исправном нейтрализаторе дости-
гает 90-95 %. При наличии в отра-
ботавших газах соединениий свин-
ца каталитический нейтрализатор
и датчики концентрации кислорода
быстро выходят из строя. Поэтому
категорически запрещается даже
кратковременная эксплуатация
автомобиля на этилированном
бензине. Причиной выхода из строя
нейтрализатора может стать неис-
правная система зажигания: несго-
ревшее топливо, попадая в нейт-
рализатор, при догорании забивает
поры, а это в свою очередь может
привести к сильной потере мощно-
сти и остановке двигателя, и даже
к возгоранию нейтрализатора. Так-
же не следует допускать работу
двигателя на холостом ходу в те-
чение более чем 10 мин.
Обслуживание системы выпуска за-
ключается в ее периодическом ос-
мотре и проверке на герметичность
соединений и наличие сквозной
коррозии и предусматривает под-
тяжку ослабленных соединений.
