34
прогреве двигателя отводящий
(нижний) шланг радиатора некото-
рое время должен быть холодным,
а затем быстро нагреться, указав на
начало циркуляции жидкости по
большому кругу. Дождавшись вклю-
чения вентилятора системы охлаж-
дения, останавливаем двигатель.
Детали двигателя имеют
высокую температуру.
ПРОВЕРКА
РАБОТОСПОСОБНОСТИ
ВАКУУМНОГО УСИЛИТЕЛЯ
ТОРМОЗОВ
При неработающем двигателе на-
жимаем 5-6 раз педаль тормоза
и, удерживая педаль нажатой, пус-
каем двигатель. При исправном ва-
куумном усилителе после пуска
двигателя педаль должна слегка
податься вперед. Отказ в работе
или недостаточная эффективность
вакуумного усилителя могут быть
вызваны негерметичностью соеди-
нений шланга подвода разрежения
с обратным клапаном усилителя
или штуцером впускного трубопро-
вода двигателя, выходом из строя
клапана и самого усилителя.
ПРОВЕРКА УРОВНЯ
ЖИДКОСТИ В БАЧКЕ
ГИДРОПРИВОДА ТОРМОЗОВ

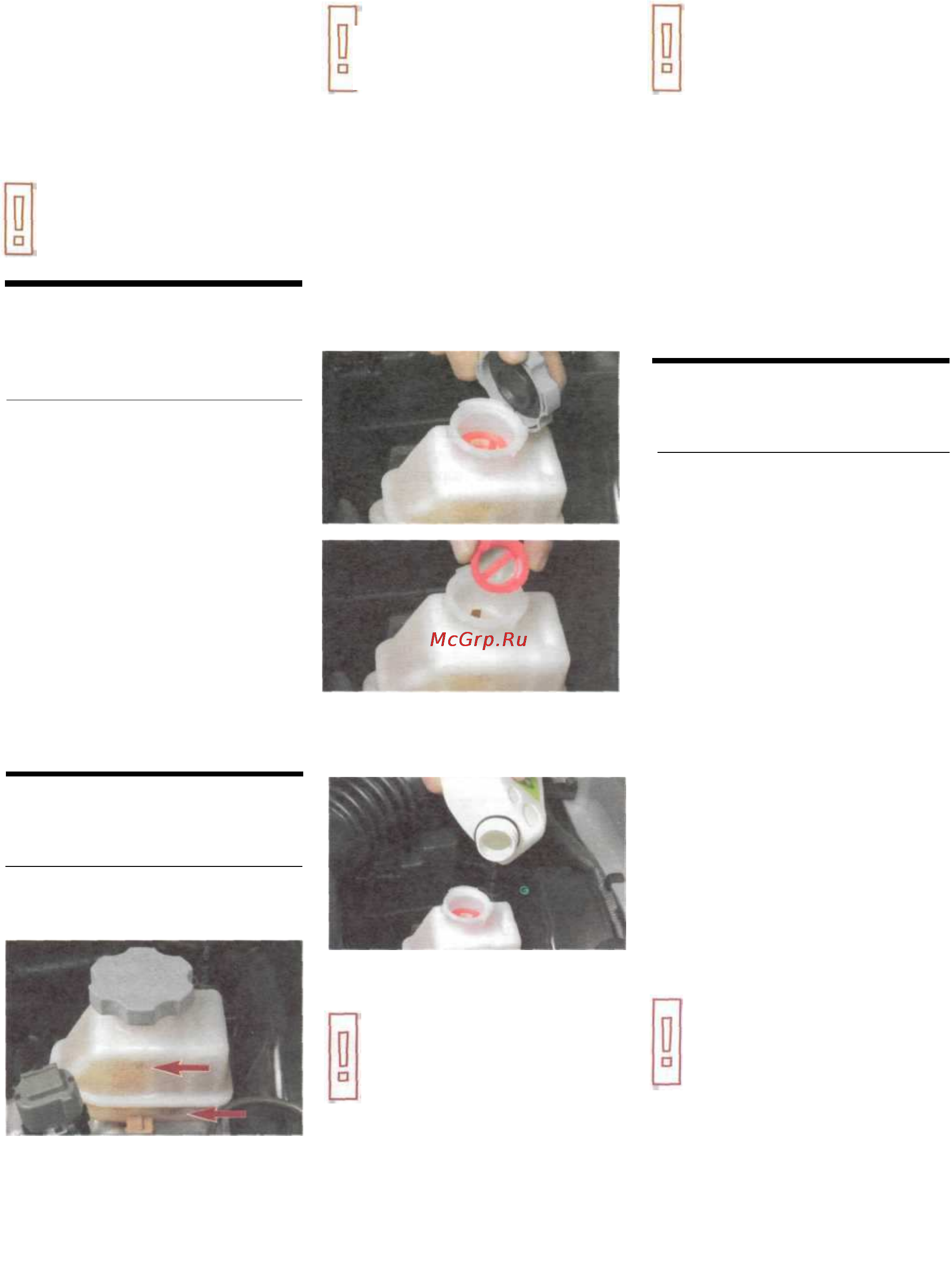

Бачок установлен на главном тор-
мозном цилиндре.
На бачке выполнены метки
«MIN» и «МАХ», между которы-
ми должен находиться уровень
тормозной жидкости (для на-
глядности колодка проводов
датчика уровня отсоединена).
Для контроля уровня тормозной
жидкости в бачке установлен дат-
чик. При падении уровня жидкости
ниже допустимого в комбинации
приборов загорается контрольная
лампа включения стояночного тор-
моза и уровня тормозной жидкости.
Чтобы долить тормозную жидкость
в бачок, поворачиваем его крышку
на 45° против часовой стрелки...
При необходимости вынимаем
из горловины бачка сетчатый
фильтр и очищаем его.
Доливаем тормозную жидкость
в бачок до отметки «МАХ».
Если уровень жидкости
в бачке постоянно снижа-
ется, то в системе, скорее
всего, имеется течь. В этом
случае необходимо прове-
рить герметичность тормоз-
ной системы и устранить не-
исправность (см. «Тормозная
система», с. 116).
Тормозная жидкость при
попадании на лакокрасоч-
ное покрытие, пластмас-
совые детали или провода
может вызвать их поврежде-
ние. Немедленно удалите
жидкость чистой ветошью.
При попадании тормозной
жидкости на открытые участ-
ки тела смойте ее большим
количеством воды.
Закрываем бачок крышкой.
ПРОКАЧКА ГИДРОПРИВОДА
ТОРМОЗОВ, ЗАМЕНА
ТОРМОЗНОЙ ЖИДКОСТИ
Гидропривод тормозной системы
прокачиваем для удаления из нее
воздуха после разгерметизации
тормозных контуров, замены глав-
ного цилиндра, цилиндров тормоз-
ных механизмов, шлангов, трубок
и т. п., а также при замене тормоз-
ной жидкости.
Воздух из системы удаляем при не-
работающем двигателе сначала из
одного контура, а затем из другого
в следующей последовательности:
• из тормозного механизма пра
вого заднего колеса,
• из тормозного механизма лево
го переднего колеса,
• из тормозного механизма лево
го заднего колеса,
• из тормозного механизма пра
вого переднего колеса.
При попадании воздуха в один из
контуров достаточно прокачать
только этот контур, а не весь гид-
ропривод.
Для прокачки гидропри-
вода тормозной системы
необходим помощник.
Работу удобнее выполнять на
смотровой канаве или эстакаде.
Проверяем уровень тормозной жид-
кости и при необходимости долива-
ем тормозную жидкость в бачок (см.
«Проверка уровня жидкости в бачке
гидропривода тормозов»).
Не допускайте
понижения
уровня жидкости
ниже
метки «MIN».
...
и
снимаем
крышку
.
