117
ческому блоку АБС, от которого
по каналам она подается к рабо-
чим цилиндрам.
На автомобиле без АБС на главном
тормозном цилиндре установлены
регуляторы давления. Они предна-
значены для ограничения роста да-
вления жидкости в гидроприводах
задних колес после достижения
определенной величины давления
в главном тормозном цилиндре.
Это ограничивает тормозные мо-
менты задних колес и снижает ве-
роятность их опережающей блоки-
ровки по отношению к передним
колесам при резком торможении.
Точное тестирование регулятора
давления невозможно без специ-
ального оборудования.
Антиблокировочная система обес-
печивает стабильность управления
автомобилем при торможении за
счет исключения блокировки ко-
лес. Гидравлический блок АБС, со-
стоящий из модулятора, насоса
и блока управления, крепится
к щитку передка в моторном отсе-
ке под вакуумным усилителем тор-
мозов. АБС действует в зависимо-
сти от сигналов датчиков скорости
вращения колес, установленных на
колесах. При торможении автомо-
биля блок управления АБС опреде-
ляет начало блокировки колеса
и открывает соответствующий элек-
тромагнитный клапан модулятора
для сброса давления тормозной
жидкости в канале. Клапан откры-
вается и закрывается несколько раз
в секунду, поэтому убедиться в том,
что АБС работает, можно по слабо-
му дрожанию педали тормоза. При
возникновении неисправности в
АБС тормозная система сохраняет
работоспособность, но при этом
возможна блокировка колес. В па-
мять блока управления записыва-
ется соответствующий код неис-
правности, который считывается
с помощью специального обору-
дования в сервисном центре.
Тормозной механизм переднего
колеса — дисковый, однопоршне-
вой, с плавающим суппортом
и акустическим индикатором из-
носа на внутренней колодке.
Стандартная толщина тормозного
диска должна составлять 19,0 мм,
минимальная — 17,0 мм. Макси-
мально допустимое торцевое бие-
ние тормозного диска равняется
0,05 мм. Толщина накладки новой
тормозной колодки равняется
9,0 мм, минимальная — 2,0 мм.
При толщине накладки внутрен-
ней колодки менее 2,0 мм инди-
катор износа начинает издавать
скрип, предупреждающий водите-
ля о необходимости замены коло-
док. Тормозные колодки левого
и правого колес заменяются одно-
временно.

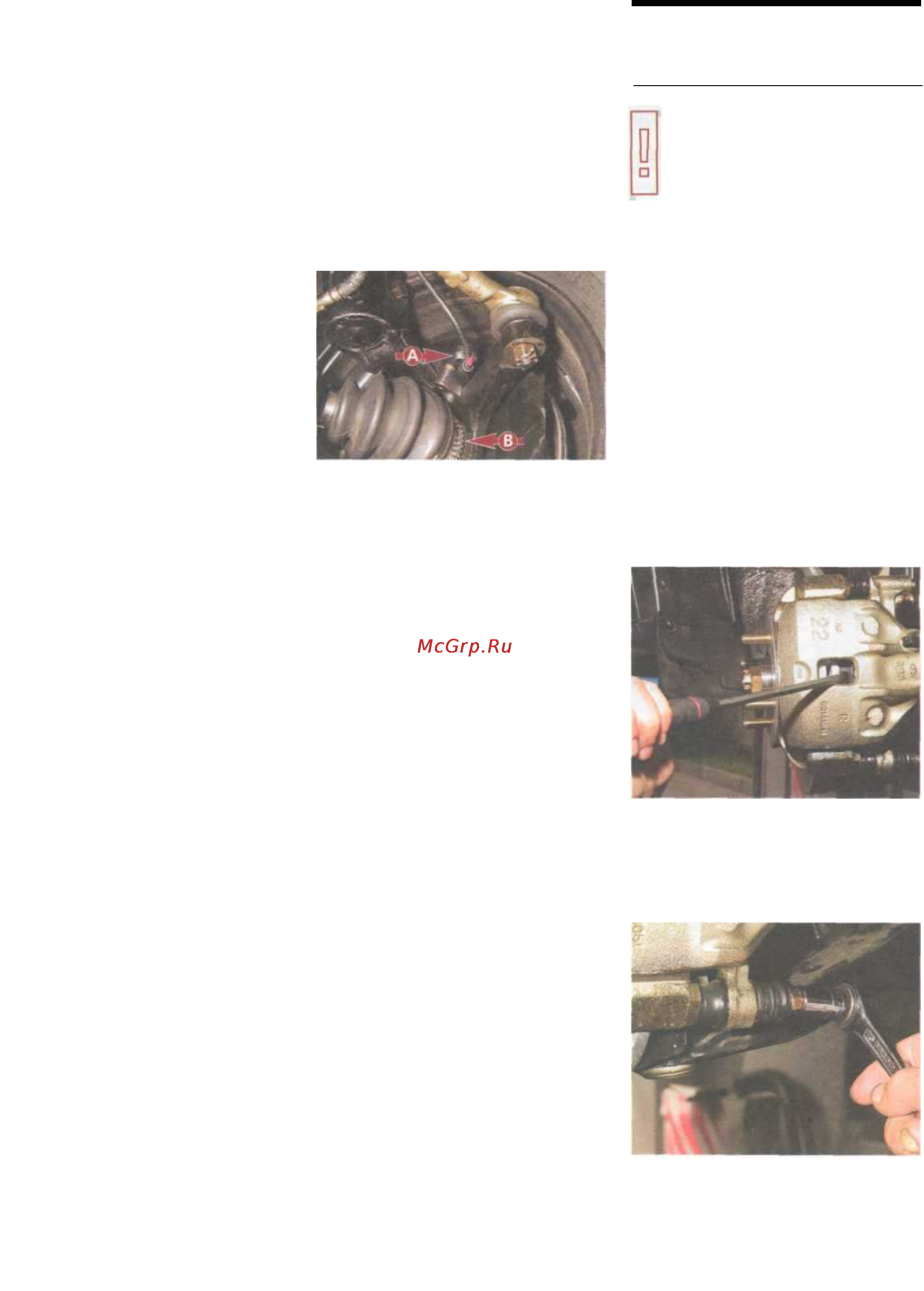

На автомобиле с АБС в отвер-
стии поворотного кулака уста-
новлен датчик скорости враще-
ния колеса (А), а на корпус на-
ружного шарнира привода
напрессован зубчатый венец (В).
Тормозной механизм заднего коле-
са — барабанный, с двухпоршне-
вым колесным цилиндром и двумя
тормозными колодками, с автома-
тической регулировкой зазора ме-
жду колодками и барабаном. Стан-
дартная толщина накладки колод-
ки должна составлять 4,8 мм,
минимальная — 1,0 мм. Стандарт-
ный внутренний диаметр тормоз-
ного барабана равен 180 мм, мак-
симальный — 182 мм. Нецилинд-
ричность рабочей поверхности
тормозного барабана не должна
превышать 0,15 мм. Привод
стояночной тормозной системы —
механический, тросовый, на
задние колеса. Он состоит из ры-
чага, тяги с регулировочной гайкой
и двух тросов. Задние наконечники
тросов соединены с рычагами при-
вода стояночного тормоза, устано-
вленными на задних колодках. Ры-
чаг, закрепленный между передни-
ми сиденьями на туннеле пола,
оборудован механизмом регули-
ровки натяжения тросов. Передние
наконечники тросов соединены
с уравнителем механизма натяже-
ния. Полный ход рычага после регу-
лировки должен соответствовать
подъему на 6-7 зубцов по сектору.
ЗАМЕНА КОЛОДОК
ТОРМОЗНЫХ МЕХАНИЗМОВ
ПЕРЕДНИХ КОЛЕС
Тормозные колодки меха-
низмов передних колес не-
обходимо заменять только
комплектом — четыре
штуки. Замена колодок
только одного тормозного
механизма может привести к
уводу автомобиля в сторону
при торможении.
Если уровень тормозной жидкости
в бачке находится на отметке
«МАХ», медицинским шприцем
или резиновой грушей откачиваем
из бачка часть жидкости, чтобы
при утапливании поршня в ци-
линдр жидкость не вытекла из-под
крышки бачка. Снимаем переднее
колесо.
Вставив отвертку с широким лез-
вием между тормозным диском
и внутренней колодкой, раздви-
гаем тормозные колодки и утап-
ливаем поршень в цилиндр.
Головкой «на 12» отворачива-
ем направляющий палец суп-
порта...
...и вынимаем палец.
