Hyundai Accent [72/230] Замена реле и предохранителей системы управления двигателем
![Hyundai Accent [72/230] Замена реле и предохранителей системы управления двигателем](/views2/1011715/page72/bg48.png)
ния двигателя, электровентилято-
ра теплообменника конденсатора
и компрессора.
Угол опережения зажигания рассчи-
тывается блоком управления в зави-
симости от частоты вращения колен-
чатого вала, нагрузки на двигатель
(давление и температура воздуха во
впускном трубопроводе и положе-
ние дроссельной заслонки), темпе-
ратуры охлаждающей жидкости,
а также наличия детонации.
Состав смеси регулируется дли-
тельностью управляющего им-
пульса, подаваемого на форсунки
(чем длиннее импульс, тем больше
количество топлива). При
обслуживании и ремонте системы
управления двигателем всегда
выключайте зажигание (в неко-
торых случаях следует отсоеди-
нить аккумуляторную батарею),
а при проведении сварочных ра-
бот на автомобиле отсоединяйте
жгут проводов от блока управле-
ния. Блок управления содержит
электронные компоненты, кото-
рые могут быть повреждены стати-
ческим электричеством, поэтому
не прикасайтесь руками к его вы-
водам. Перед сушкой автомобиля
в сушильной камере (после покра-
ски) снимите блок управления. На
работающем двигателе не отсо-
единяйте и не поправляйте колод-
ки жгутов проводов системы упра-
вления, а также клеммы проводов
на выводах аккумуляторной бата-
реи. Не пускайте двигатель, если
клеммы проводов на выводах ак-
кумуляторной батареи и «массо-
вые» провода на двигателе не за-
тянуты или загрязнены.
ЗАМЕНА РЕЛЕ
И ПРЕДОХРАНИТЕЛЕЙ
СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
Реле и предохранители системы уп-
равления двигателем расположены
в монтажных блоках (см. «Монтаж-
ные блоки реле и предохраните-
лей», с. 126).
Для замены предохранителей и ре-
ле отсоединяем клемму «минусо-
вого» провода от вывода аккумуля-
торной батареи.

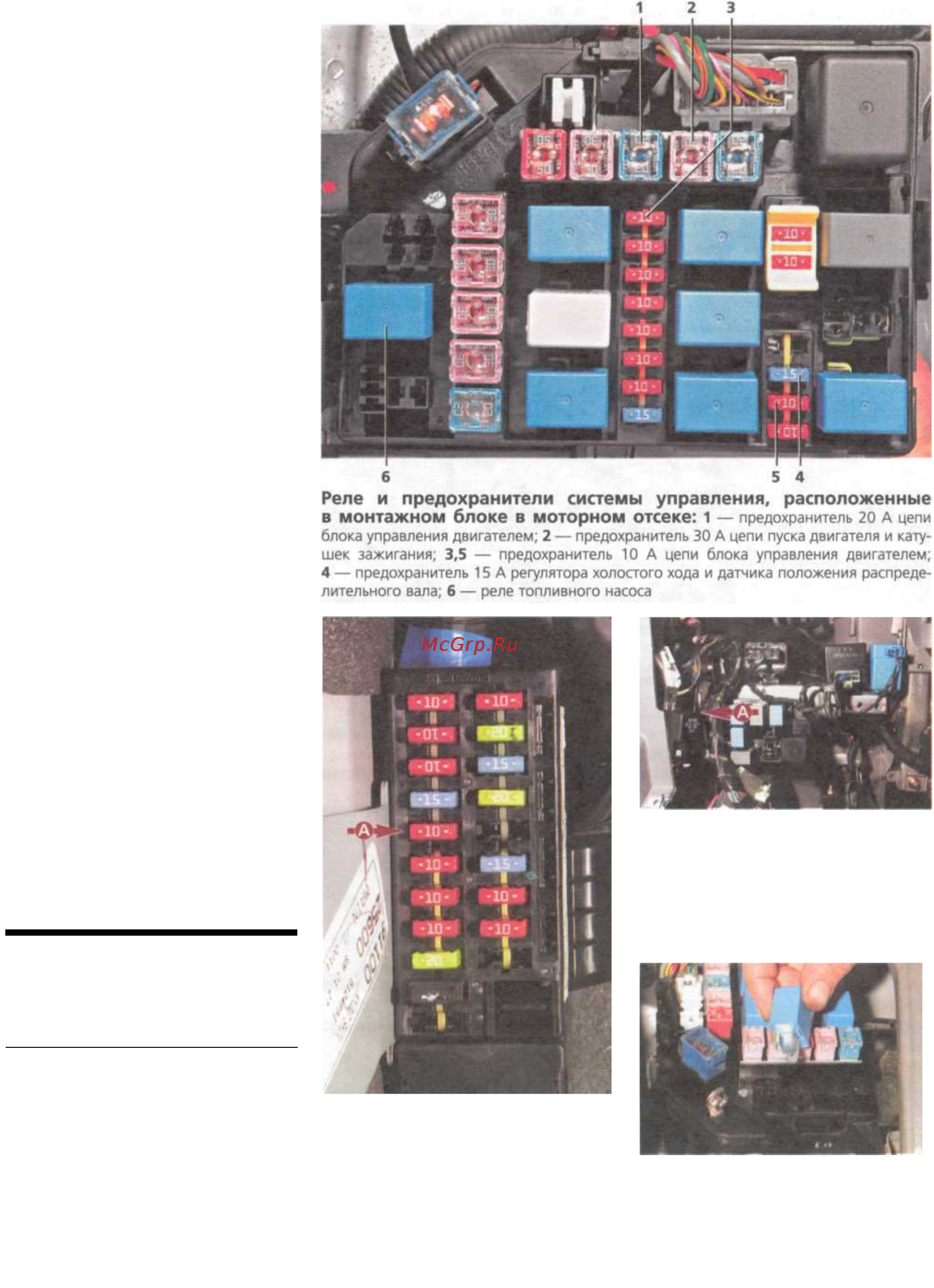

Предохранитель системы управ-
ления двигателем, расположен-
ный в блоке предохранителей
в салоне: А — предохранитель 10 А
цепей блока управления двигателем,
ламп света заднего хода, блока управле-
ния автоматической коробки передач
(для автомобиля с автоматической ко-
робкой передач)
Реле системы управления, рас-
положенное в салоне под пане-
лью приборов: А — главное реле си-
стемы управления двигателем
Для замены неисправного реле,
например топливного насоса...
...вынимаем реле из колодки.
Если реле не удается извлечь из
колодки, можно аккуратно под-
деть его отверткой, вставив ее ме-
жду корпусом реле и колодкой.
