132

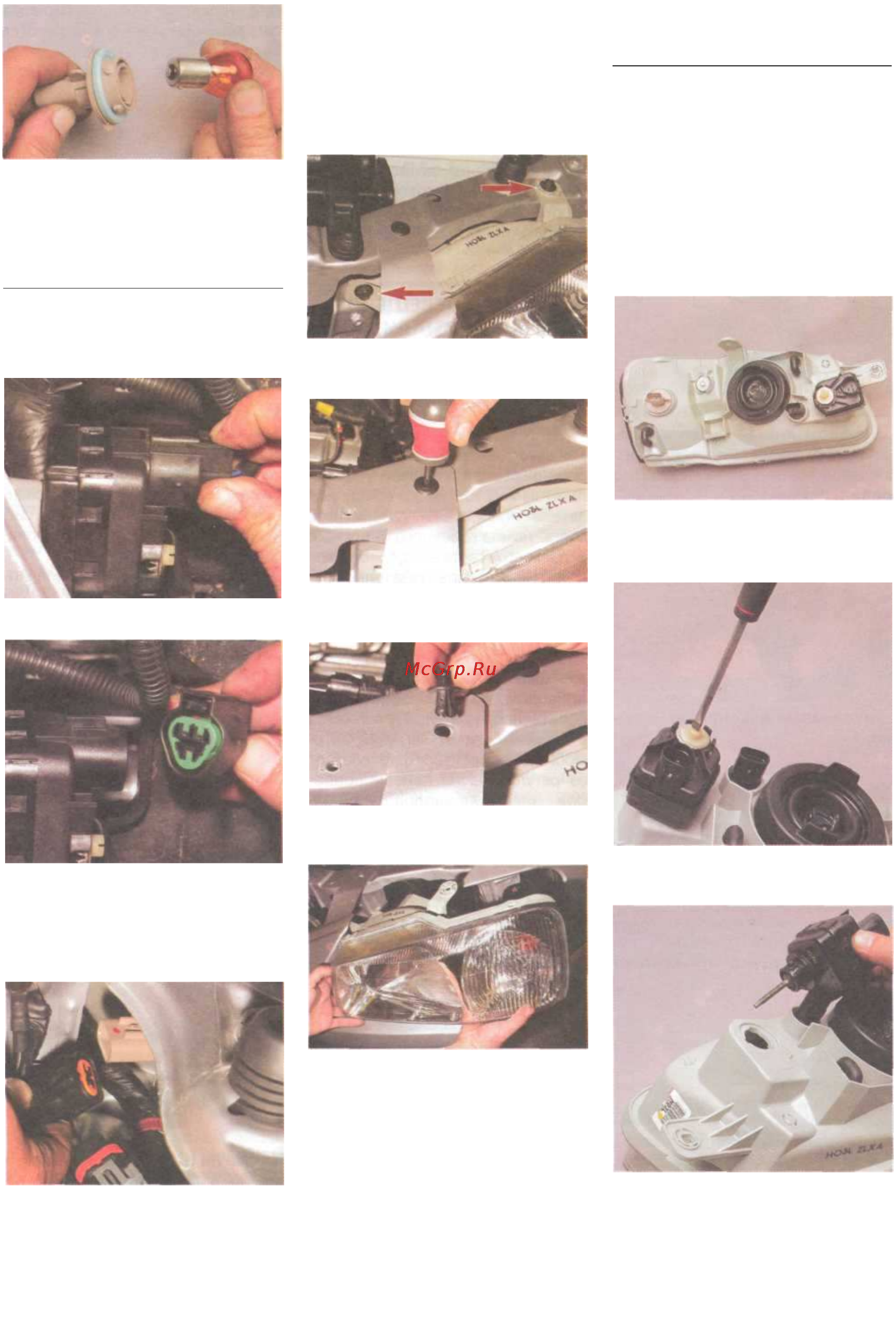

...и вынимаем лампу из патрона.
Устанавливаем лампу указателя
поворота в обратной последова-
тельности.
СНЯТИЕ БЛОК-ФАРЫ
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
...отсоединяем колодку прово-
дов от привода электрокоррек-
тора.
Отсоединяем колодки проводов
от ламп...
... головного и габаритного света
(см. «Замена ламп головного и га-
баритного света в блок-фаре, ком-
бинированной лампы габаритного
света и сигнала торможения в зад-
нем фонаре», с. 46). Головкой «на
10» отворачиваем...
...два болта крепления блок-
фары.
Крестообразной отверткой от-
ворачиваем фиксатор...
...и вынимаем пистон верхнего
крепления передней панели.
Снимаем блок-фару с автомо-
биля.
Устанавливаем блок-фару в обрат-
ной последовательности.
Проверяем и при необходимости
регулируем свет фар (см. «Регули-
ровка направления пучков света
фар», с. 44).
СНЯТИЕ ПРИВОДА
ЭЛЕКТРОКОРРЕКТОРА
БЛОК-ФАРЫ
Для снятия привода электрокоррек-
тора левой блок-фары необходи-
мо снять аккумуляторную батарею
(см. «Снятие аккумуляторной ба-
тареи», с. 128).
Отсоединяем колодку проводов от
привода электрокорректора (см.
«Снятие блок-фары»). Для
наглядности работу показываем на
снятой блок-фаре.
Поворачиваем привод на 90°
так чтобы его разъем перемес-
тился в верхнее положение.
Шлицевой отверткой отворачи-
ваем регулировочный винт...
...и извлекаем привод из отвер-
стия в корпусе блок-фары.
Нажав
на
фиксатор
...
...
указателя
поворота
...
