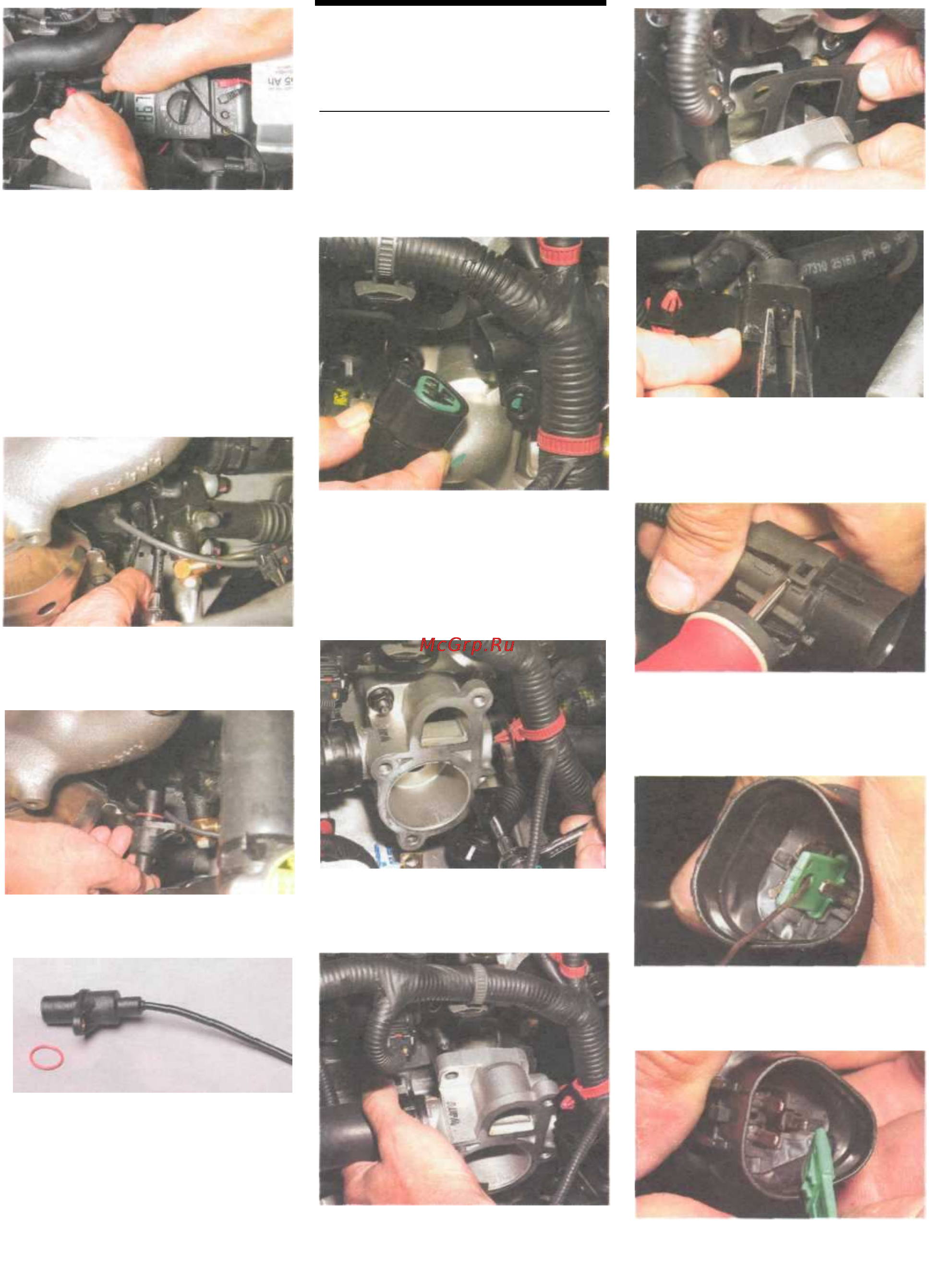

Тестером в режиме «омметр»
измеряем сопротивление об-
мотки. У исправного датчика
сопротивление должно быть
в пределах 700-900 Ом. Для
замены датчика отсоединяем от
него колодку жгута проводов и
выводим ее из держателя. Для
наглядности работы показаны на
двигателе со снятым теплоза-
щитным экраном катколлектора.
Головкой «на 10» с карданным
шарниром отворачиваем болт
крепления датчика...
Соединение датчика положе-
ния коленчатого вала и блока
цилиндров уплотнено резино-
вым кольцом.
Устанавливаем датчик положения
коленчатого вала в обратной пос-
ледовательности.
СНЯТИЕ ДАТЧИКА
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
Сливаем охлаждающую жидкость
(см. «Замена охлаждающей жид-
кости», с. 33). Нажав на
фиксатор...
...отсоединяем колодку жгута
проводов системы управления
двигателем от колодки жгута
проводов датчика температуры.
Снимаем термостат (см. «Замена
термостата», с. 83).
Головкой «на 12» с удлинителем
отворачиваем две гайки креп-
ления корпуса термостата...
...и снимаем со шпилек головки
блока цилиндров корпус...
Сжав пассатижами лепестки
фиксатора колодки жгута про-
водов датчика...
...снимаем колодку с кронштейна.
Шлицевой отверткой освобож-
даем четыре фиксатора крыш-
ки колодки проводов датчика...
...и снимаем крышку.
Поддев проволочным крючком
(или пинцетом) держатель нако-
нечников проводов колодки...
...вынимаем его из отверстия
в колодке.
...
и
уплотнительную
прокладку
.
...и извлекаем датчик из отвер-
стия в блоке цилиндров.
