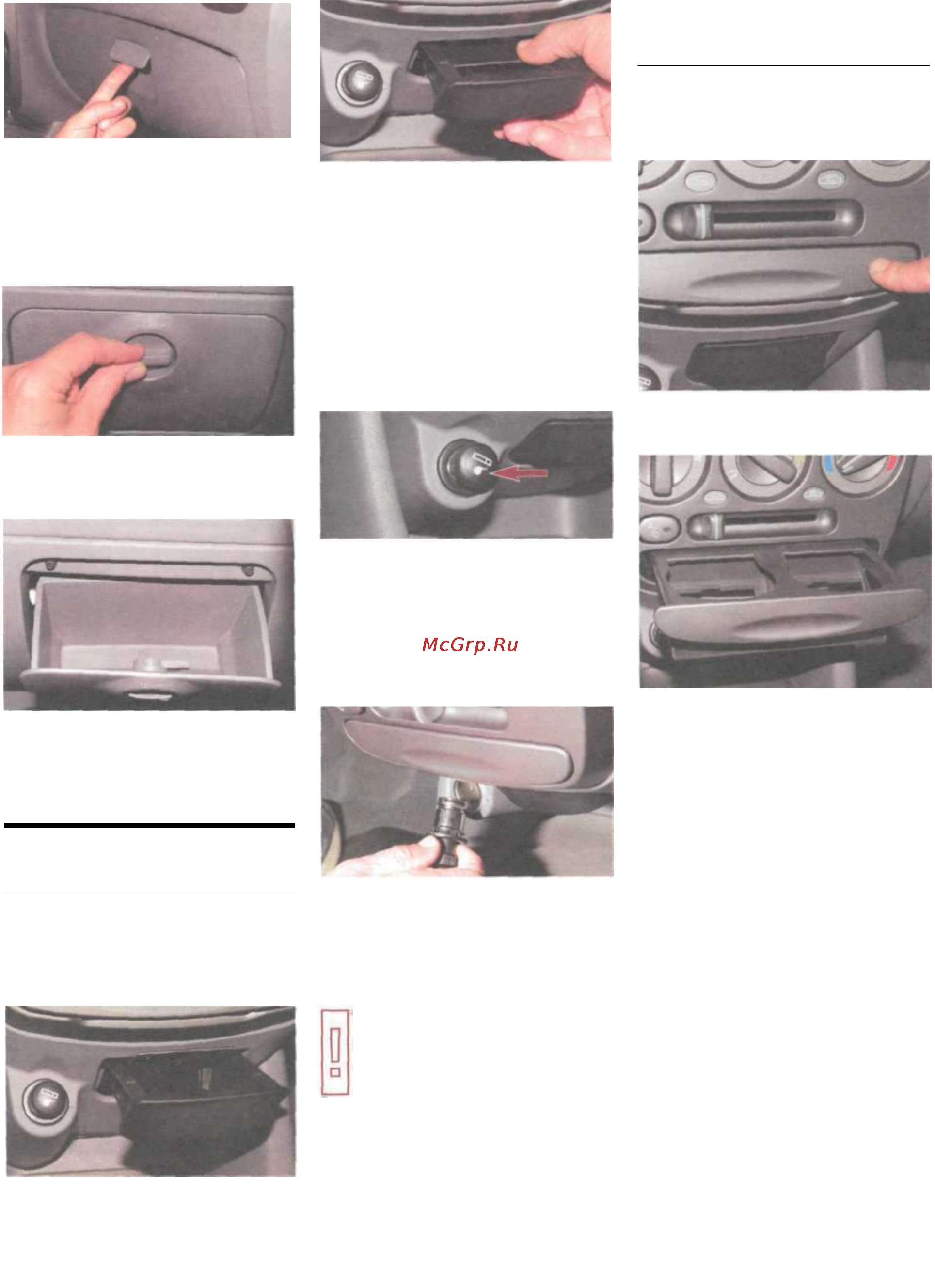

25
...поднимаем рукоятку крышки
ящика и тянем ее на себя.
Для закрывания крышки ящика на-
жимаем на нее.
Чтобы открыть вещевой ящик с ле-
вой стороны...
...поворачиваем рукоятку крыш-
ки ящика на 90° по часовой
стрелке...
...и открываем крышку.
Закрываем крышку в обратной по-
следовательности.
ПРИКУРИВАТЕЛЬ И
ПЕПЕЛЬНИЦА
Автомобиль оборудован прикурива-
телем и пепельницей, расположен-
ными на консоли панели приборов.
Для доступа к пепельнице...
...нажимаем на подпружинен-
ный язычок...
...и вынимаем пепельницу из на-
правляющих.
Пепельница подсвечивается толь-
ко при включенном наружном ос-
вещении автомобиля. Чтобы
воспользоваться прикури-
ват елем , пов орач ива ем кл ю ч
в замке зажигания в положение
«ACC/ON» и...
...нажимаем рукоятку прикури-
вателя до срабатывания фикса-
тора.
После того как спираль прикури-
вателя нагреется, прикуриватель
автоматически вернется в исход-
ное положение...
...и им можно будет воспользо-
ваться.
Если наружное освещение вклю-
чено, работает подсветка гнезда
прикуривателя.
ВЫДВИЖНОЙ
ПОДСТАКАННИК
Выдвижной подстаканник распо-
ложен над пепельницей. Для того
чтобы выдвинуть подстаканник...
...нажимаем пальцем на крыш-
ку до щелчка...
...после чего подстаканник вы-
двигается автоматически.
Убираем подстаканник, нажимая
на его крышку до срабатывания
фиксирующего устройства.
...выдвигаем пепельницу, потя-
нув на себя нижний край.
Чтобы извлечь пепельницу из гнез-
да для ее очистки...
Не удерживайте прину-
дительно прикуриватель
в утопленном положе-
нии. Если прикуриватель
не возвращается в
исходное положение через
30 с после его утапливания,
во избежание перегрева
спирали необходимо
извлечь прикуриватель из
гнезда.
