![Hyundai Accent [71/230] Катушки зажигания на корпу сах катушек нанесены номера цилиндров](/img/pdf.png)
Hyundai Accent [71/230] Катушки зажигания на корпу сах катушек нанесены номера цилиндров
![Hyundai Accent [71/230] Катушки зажигания на корпу сах катушек нанесены номера цилиндров](/views2/1011715/page71/bg47.png)

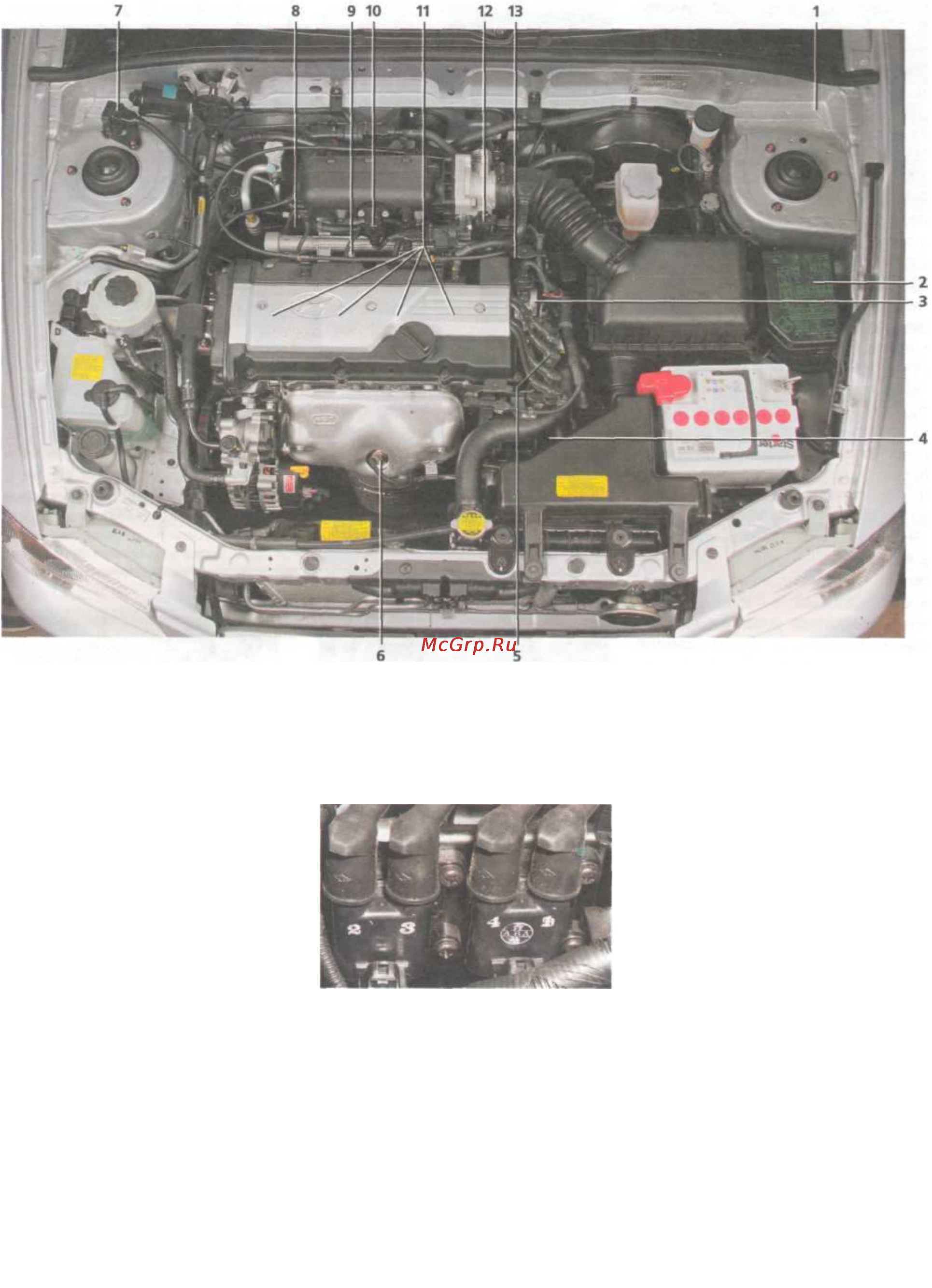

Расположение элементов системы управления двигателем: 1
— электронный блок управления (ЭБУ) (на фото не
виден); 2 — монтажный блок реле и предохранителей; 3 — датчик положения распределительного вала; 4 — датчик положения ко-
ленчатого вала (на фото не виден); 5 — катушки зажигания; 6 — датчик концентрации кислорода (на каталитическом коллекторе);
7 —датчик неровной дороги; 8 — датчик концентрации кислорода (на промежуточной трубе) (на фото не виден); 9 — датчик де-
тонации (на фото не виден); 10 — датчик абсолютного давления и температуры; 11 — свечи зажигания (на фото не видны);
12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости (на фото не виден)
Система зажигания входит в сис-
тему управления двигателем. Она
состоит из двух катушек зажигания,
высоковольтных проводов и свечей
зажигания. При эксплуатации систе-
ма не требует обслуживания и регу-
лировки (кроме свечей зажигания).
Катушки зажигания установлены
на кронштейне, закрепленном на
левой стороне блока цилиндров.
К выводам высоковольтной обмот-
ки одной катушки подсоединены
свечные провода 1 и 4 цилиндров,
к выводам другой — 2 и 3 цилинд-
ров. Таким образом, искра одно-
временно проскакивает в двух ци-
линдрах (1-4 или 2-3) — в одном
во время такта сжатия (рабочая ис-
кра), в другом во время такта выпу-
ска (холостая). Катушки зажигания
неремонтопригодны, при выходе
из строя их заменяют новым.
Катушки зажигания (на корпу-
сах катушек нанесены номера
цилиндров)
Свечи зажигания имеют поме-
хоподавительный резистор (со-
противлением 4-10 кОм). Зазор
между электродами составляет
1,0-1,1 мм.
Работа системы управления.
Блок управления получает коман-
ду на запуск системы управления
при включении зажигания. Если
активирован иммобилайзер, то до-
полнительно проверяется, совпа-
дает ли его кодовая посылка с ко-
дом в памяти блока управления
(при несовпадении двигатель не
пустится).
Во время работы блок управления
обрабатывает информацию от дат-
чиков (положения коленчатого ва-
ла, положения дроссельной заслон-
ки, давления и температуры воздуха
во впускном трубопроводе, темпе-
ратуры охлаждающей жидкости,
концентрации кислорода, детона-
ции, скорости и неровной дороги).
В зависимости от режима работы
двигателя блок управления выдает
команды на форсунки, катушки за-
жигания, регулятор холостого хода,
клапан продувки адсорбера, реле
топливного насоса, электровентиля-
тора радиатора системы охлажде-
