Hyundai Accent [73/230] Снятие электронного блока управления эбу
![Hyundai Accent [73/230] Снятие электронного блока управления эбу](/views2/1011715/page73/bg49.png)
Устанавливаем в колодку новое
реле.
Перегоревший предохранитель
вынимаем щипцами, расположен-
ными в монтажном блоке.
Неисправный предохранитель оп-
ределяется по перегоревшей пе-
ремычке.
Новое реле или предо-
хранитель следует уста-
навливать вместо пере-
горевшего, только после
того как определена и уст-
ранена причина неисправ-
ности. Разрешается исполь-
зовать только стандартные
предохранители, рассчи-
танные на определенную
величину номинального
тока (величина тока указа-
на на корпусе предохрани-
теля).

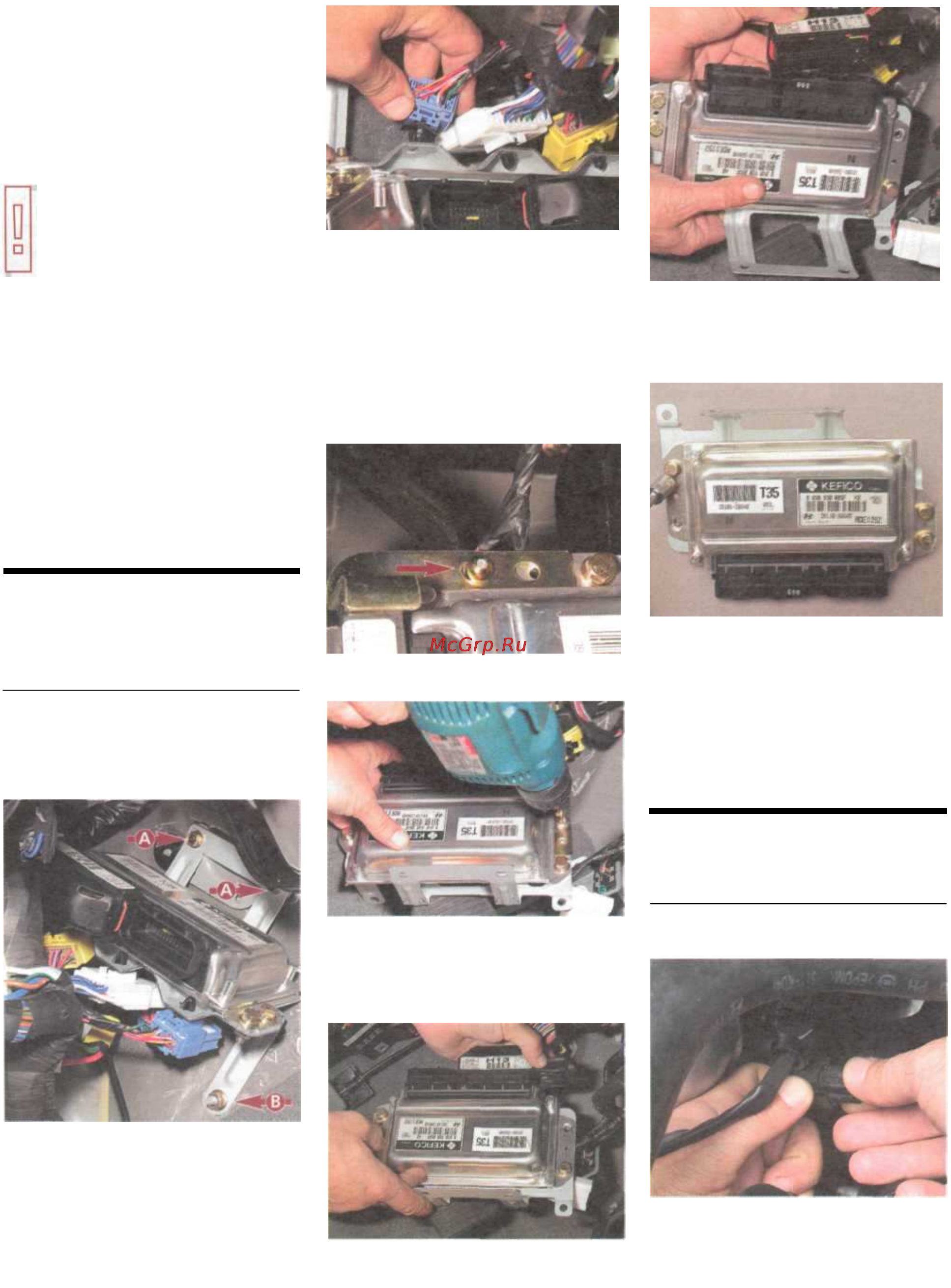

СНЯТИЕ
ЭЛЕКТРОННОГО
БЛОКА УПРАВЛЕНИЯ
(ЭБУ)
Перед снятием блока управления
отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Головкой «на 10» с удлините-
лем отворачиваем два болта
(А) и гайку (В) крепления крон-
штейна ЭБУ к кузову...
...и снимаем кронштейн с блоком.
Сжав пассатижами два лепестка
фиксатора...
...отсоединяем колодку жгута
проводов от кронштейна.
Аналогично отсоединяем осталь-
ные колодки жгутов проводов.
Для того чтобы отсоединить ко-
лодку жгута проводов ЭБУ, необ-
ходимо высверлить болт с отрыв-
ной головкой и снять защитную
скобу колодки.
Сверлом диаметром 5,5-6,0 мм
высверливаем болт...
...и снимаем защитную скобу ко-
лодки жгута проводов.
Выдвигаем из колодки ее пласт-
массовый фиксатор...
...и отсоединяем колодку жгута
проводов системы управления
от колодки ЭБУ.
Головкой «на 10» с удлини-
телем отворачиваем три бол-
та крепления ЭБУ к кронш-
тейну...
...и снимаем кронштейн.
Устанавливаем блок управления
в обратной последовательности.
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА
При выключенном зажигании...
...нажав на фиксатор...
...отсоединяем колодку жгута
проводов от колодки проводов
датчика.
Болт
с
отрывной
головкой
