46

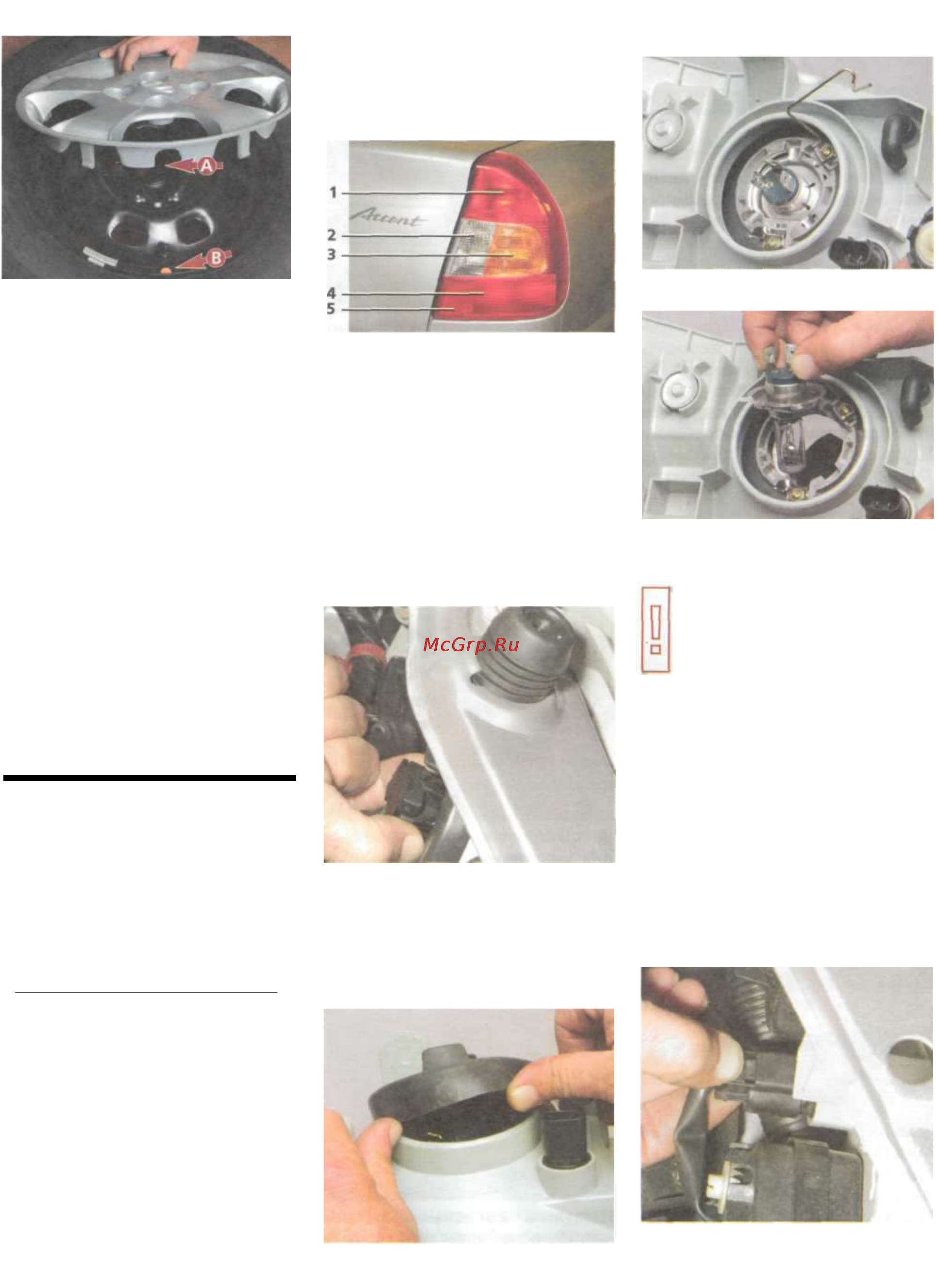

Устанавливаем на запасное коле-
со декоративный колпак, совмес-
тив его выемку (А) с вентилем (В).
Устанавливаем запасное колесо на
шпильки и равномерно по диаго-
нали заворачиваем гайки его кре-
пления.
Опускаем автомобиль и оконча-
тельно затягиваем гайки крепления
колеса моментом 88-108 Нм — на
конец рукоятки штатного колесного
ключа (с длиной рукояти 250 мм)
нужно нажать с усилием 35-40 кг.
Укладываем инструмент и устанав-
ливаем на место домкрат.
Проверяем давление воздуха в ус-
тановленном колесе и при необхо-
димости подкачиваем его.
Поврежденное колесо необходи-
мо сдать в шиномонтажную мас-
терскую для ремонта.
ЗАМЕНА ЛАМП ГОЛОВНОГО
И ГАБАРИТНОГО СВЕТА В
БЛОК-ФАРЕ,
КОМБИНИРОВАННОЙ
ЛАМПЫ ГАБАРИТНОГО
СВЕТА И СИГНАЛА
ТОРМОЖЕНИЯ В ЗАДНЕМ
ФОНАРЕ
Согласно п. 2.3.1 Правил дорожно-
го движения Российской Федера-
ции запрещается движение автомо-
биля при негорящих лампах голов-
ного и габаритного света в фарах
и лампах габаритного света в зад-
нем фонаре в темное время суток
или в условиях недостаточной ви-
димости. Поэтому перегоревшую
лампу головного света в блок-фаре
и комбинированную лампу габарит-
ного света и сигнала торможения
в заднем фонаре необходимо заме-
нить. В случае выхода из строя лам-
пы габаритного света в блок-фаре
ее необходимо заменить либо сле-
довать к месту ремонта (не включая
ламп головного света).
Секции заднего фонаря автомо-
биля: 1 — противотуманного света (рас-
сеиватель красного цвета); 2 — света зад-
него хода (рассеиватель белого цвета);
3 — указателя поворота (рассеиватель
оранжевого цвета); 4 — габаритного све-
та и сигнала торможения (рассеиватель
красного цвета); 5 — световозвращатель
(катафот)
Для замены лампы головного све-
та в левой блок-фаре необходимо
снять аккумуляторную батарею.
Отсоединяем колодку проводов
от лампы головного света, при-
держивая заднюю часть лампы.
Операции по замене лампы для
наглядности показаны на снятой
блок-фаре.
Выводим конец пружинного фик-
сатора из зацепления с крючком...
Вынимаем лампу из
корпуса блок-фары.
Лампа головного света —
галогенная. Не следует ка-
саться ее стеклянной кол-
бы пальцами, т. к. следы от
них приведут к потемнению
лампы при нагреве. Удалить
загрязнение с колбы можно
чистой ветошью, смоченной
в спирте.
Устанавливаем новую лампу го-
ловного света (Н4) в обратной по-
следовательности. Для замены
лампы габаритного света в блок-
фаре...
...отсоединяем колодку прово-
дов от лампы габаритного света.
Отвернув
гайки
,
снимаем
колесо
.
Снимаем
резиновый
чехол
.
...
и
отводим
фиксатор
в
сторону
.
