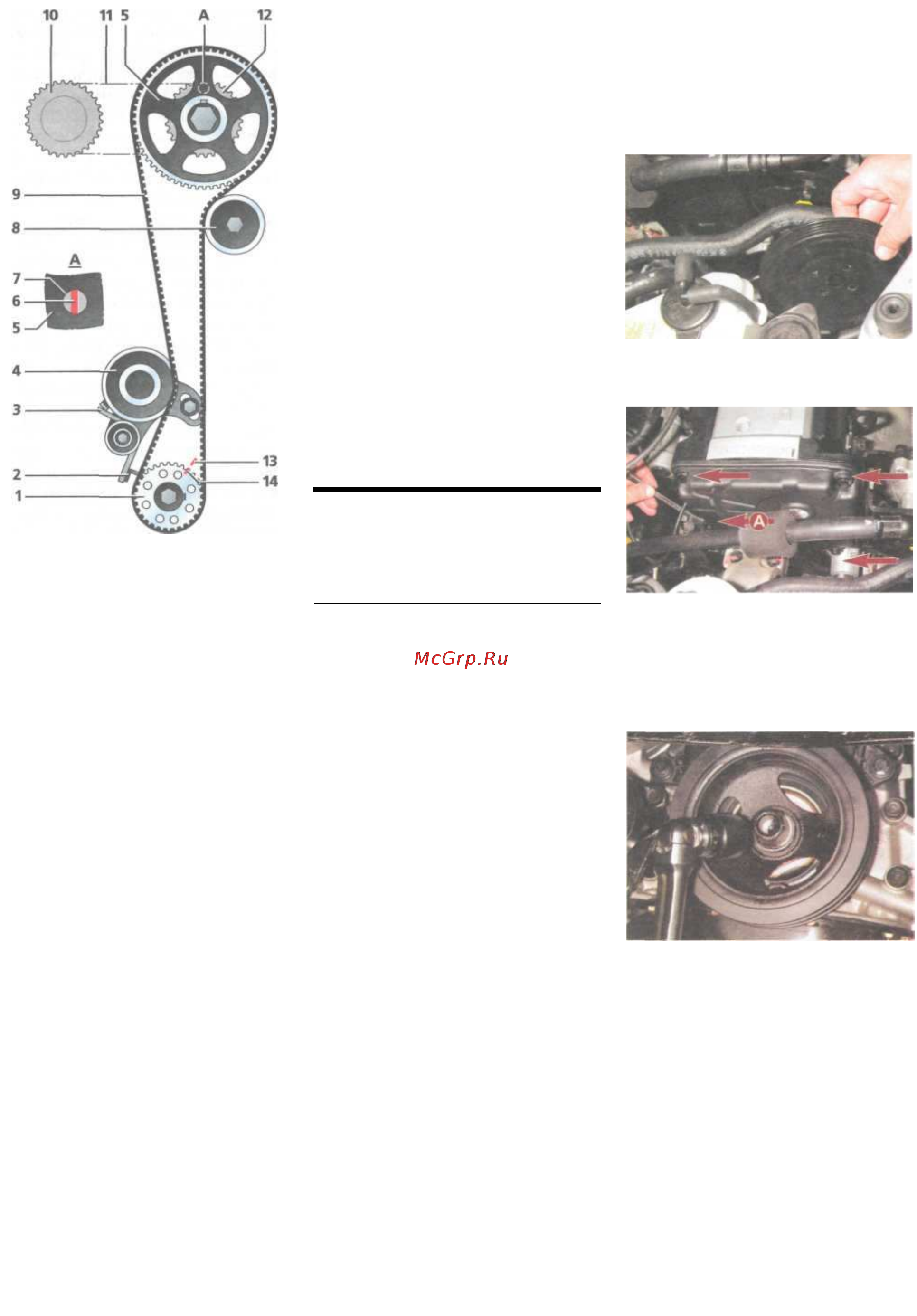

Схема привода газораспредели-
тельного механизма: 1 — зубчатый
шкив коленчатого вала; 2 — упор
пружины на корпусе масляного
насоса; 3 — пружина натяжного
ролика; 4 — натяжной ролик; 5 —
зубчатый шкив распредели-
тельного вала выпускных
клапанов; 6 — метка на корпусе
подшипника распределительного
вала; 7 — отверстие в шкиве; 8 —
опорный ролик; 9 — зубчатый
ремень; 10 — звездочка привода
распределительного вала впускных
клапанов; 11 — цепь привода
распределительного вала впускных
клапанов; 12 — звездочка
распределительного вала выпуск-
ных клапанов; 13 — установочная
метка на корпусе масляного насоса;
14 — установочная метка на
зубчатом шкиве коленчатого вала
Полнопоточный масляный фильтр
снабжен перепускным и противо-
дренажным клапанами. Насос че-
рез маслоприемник забирает мас-
ло из поддона картера и через
фильтр подает его в главную мас-
ляную магистраль, от которой от-
ходят масляные каналы коренных
подшипников коленчатого вала.
От коренных подшипников к ша-
тунным подшипникам коленчато-
го вала масло подается через ка-
налы, выполненные в коленчатом
вале. От главной масляной магист-
рали по вертикальному каналу
в блоке цилиндров масло подво-
дится в головку блока цилиндров,
к подшипникам и кулачкам рас-
пределительных валов, а также
к гидрокомпенсаторам клапанов.
Масло из головки блока цилинд-
ров через вертикальные дренаж-
ные отверстия сливается в поддон
картера. Разбрызгиванием масло
подается на стенки цилиндров,
к поршневым кольцам и пальцам.
Остальные узлы смазываются са-
мотеком. Система смазки снабже-
на датчиком давления масла, уста-
новленным в передней части бло-
ка цилиндров двигателя. Система
вентиляции картера —
принудительная, закрытая, снаб-
жена клапаном принудительной
вентиляции картера, который уп-
равляется разрежением, создавае-
мым во впускном трубопроводе
при работающем двигателе.
ЗАМЕНА
РЕМНЯ ПРИВОДА
ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО
МЕХАНИЗМА
Ремень привода газораспредели-
тельного механизма (ГРМ) заме-
няем при обнаружении на нем
надрывов, трещин и других по-
вреждений, а также через каждые
60 000 км пробега независимо от
его состояния.
Для оценки состояния ремня ГРМ
необходимо снять его верхнюю
и нижнюю крышки (см. ниже). Для
проверки натяжения ремня нажи-
маем с усилием 50 Н (5 кгс) на его
ветвь со стороны опорного ролика
напротив регулировочного болта
натяжного ролика. При правиль-
ном натяжении ветвь ремня долж-
на прогнуться до середины голов-
ки регулировочного болта натяж-
ного ролика.
Замену ремня привода ГРМ выпол-
няем на смотровой канаве или эс-
такаде.
Головкой «на 10» ослабляем за-
тяжку четырех болтов крепления
шкива насоса охлаждающей жид-
кости.
Снимаем ремни приводов вспомо-
гательных агрегатов (см. «Регули-
ровка натяжения и замена ремня
привода генератора», с. 38; «Регу-
лировка натяжения и замена ремня
привода компрессора кондиционе-
ра»; с. 39, «Регулировка натяжения
и замена ремня насоса гидроусили-
теля рулевого управления», с. 39).
Отвернув окончательно болты кре-
пления...
Головкой «на 10» отворачиваем
четыре болта крепления верх-
ней крышки привода ГРМ.
Нижний болт (А) крепит также
держатель разъема проводов дат-
чика детонации. Снимаем
верхнюю крышку.
Головкой «на 22» ослабляем за-
тяжку болта крепления шкива
коленчатого вала.
Для предотвращения проворачи-
вания коленчатого вала при вы-
полнении этой операции на авто-
мобилях с механической коробкой
передач можно включить переда-
чу и попросить помощника удер-
живать педаль тормоза нажатой.
Так же можно снять крышку карте-
ра сцепления (см. «Снятие и уста-
новка коробки передач», с. 94)...
...
сн
имаем
шкив
насоса
охлаж
-
дающей жидкости.
