Приводы передних колес
ОПИСАНИЕ КОНСТРУКЦИИ
Привод каждого переднего колеса
состоит из двух шарниров равных
угловых скоростей (ШРУСов), со-
единенных между собой валом.
Приводы служат для передачи кру-
тящего момента и компенсации
хода передней подвески — допус-
кают изменение длины приводно-
го вала и позволяют передавать
крутящий момент под постоянно
изменяющимися углами. Приводы
невзаимозаменяемы — левый ко-
роче правого. На правом валу ус-
тановлен динамический демпфер.
Приводы автомобиля с автомати-
ческой коробкой передач отлича-
ются от приводов автомобиля
с механической коробкой передач
по длине. Соединение вала с шар-
нирами — шлицевое, от продоль-
ного перемещения вал зафиксиро-
ван в шарнирах стопорными коль-
цам и. Шлицевой хвостовик
корпуса наружного шарнира со-
единен со ступицей и закреплен
гайкой, которая стягивает под-
шипник ступицы. Для исключения
отворачивания гайка зафиксиро-
вана шплинтом. Шлицевой хво-
стовик корпуса внутреннего шар-
нира соединен с шестерней при-
вода в коробке передач и зафик-
сирован от осевого перемещения
пружинным стопорным кольцом.
Наружный шарнир — типа Бир-
фильд, состоит из корпуса, сепа-
ратора, обоймы и шести шариков,
размещенных в канавках корпуса
и обоймы. Детали шарнира изго-
товлены с высокой точностью,
шарики одной сортировочной
группы подбираются индивидуаль-
но для каждого шарнира. Поэтому
изношенный шарнир заменяют
в сборе. На автомобиле с АБС на
корпус наружного шарнира напре-
сован зубчатый венец для датчика
скорости вращения колеса.
Внутренний шарнир — типа Трипод,
соаоит из корпуса и трех роликов на
игольчатых подшипниках, надетых на
цапфы трехшиповика. В корпусе
шарнира выполнены пазы для роли-
ков. Трехшиповику, зафиксированно-
му на валу стопорным кольцом, ро-
лики позволяют двигаться в пазах
корпуса шарнира в осевом направ-
лении, благодаря чему привод мо-
жет удлиняться или укорачиваться
для компенсации взаимных переме-
щений подвески и силового агрегата.
В наружный шарнир закладывает-
ся смазка Centoplex 278M/136K,
а во внутренний — KLKT J41-182
(MS511-50, Korea Kluber) или их
аналоги. Герметичность шарнира
обеспечивается защитным рези-
новым чехлом (надетым на корпус
шарнира и вал привода), закреп-
ленным двумя хомутами. Допуска-
ется использовать хомуты, пред-
назначенные только для данной
марки автомобиля.
СНЯТИЕ ПРИВОДОВ
ПЕРЕДНИХ КОЛЕС
Работу проводим на смотровой ка-
наве или эстакаде. Операции по-
казываем на правом приводе.
Сливаем масло из коробки пере-
дач (см. «Замена масла в механи-
ческой коробке передач», с. 37).
Отворачиваем гайку ступицы
(см. «Замена подшипника ступи-
цы переднего колеса», с. 105).
Вывешиваем переднюю часть ав-
томобиля и снимаем колесо со
стороны демонтируемого при-
вода.
На автомобиле с АБС снимаем
датчик скорости вращения колеса
(см. «Замена датчиков скорости
вращения колес», с. 123).
Отсоединяем от поворотного ку-
лака рычаг передней подвески
(см. «Снятие рычага передней
подвески», с. 103).
Отводим поворотный кулак со
стойкой в сторону и выводим
шлицевой хвостовик корпуса на-
ружного шарнира правого при-
вода из ступицы.

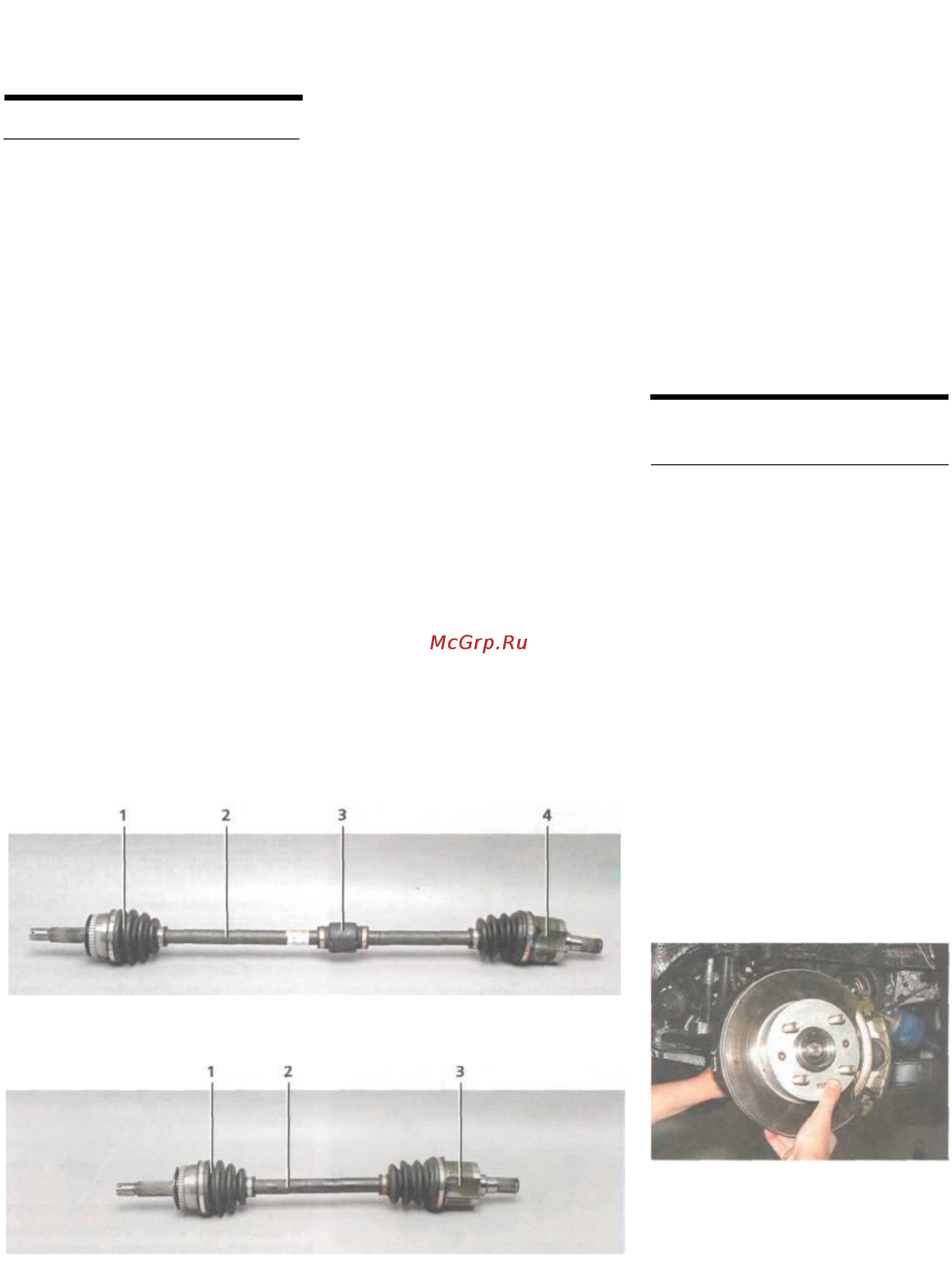

Правый привод: 1 — наружный шарнир; 2 — вал; 3 — динамический демпфер;
4 — внутренний шарнир
Левый привод: 1
— наружный шарнир; 2 — вал; 3 — внутренний шарнир
