96

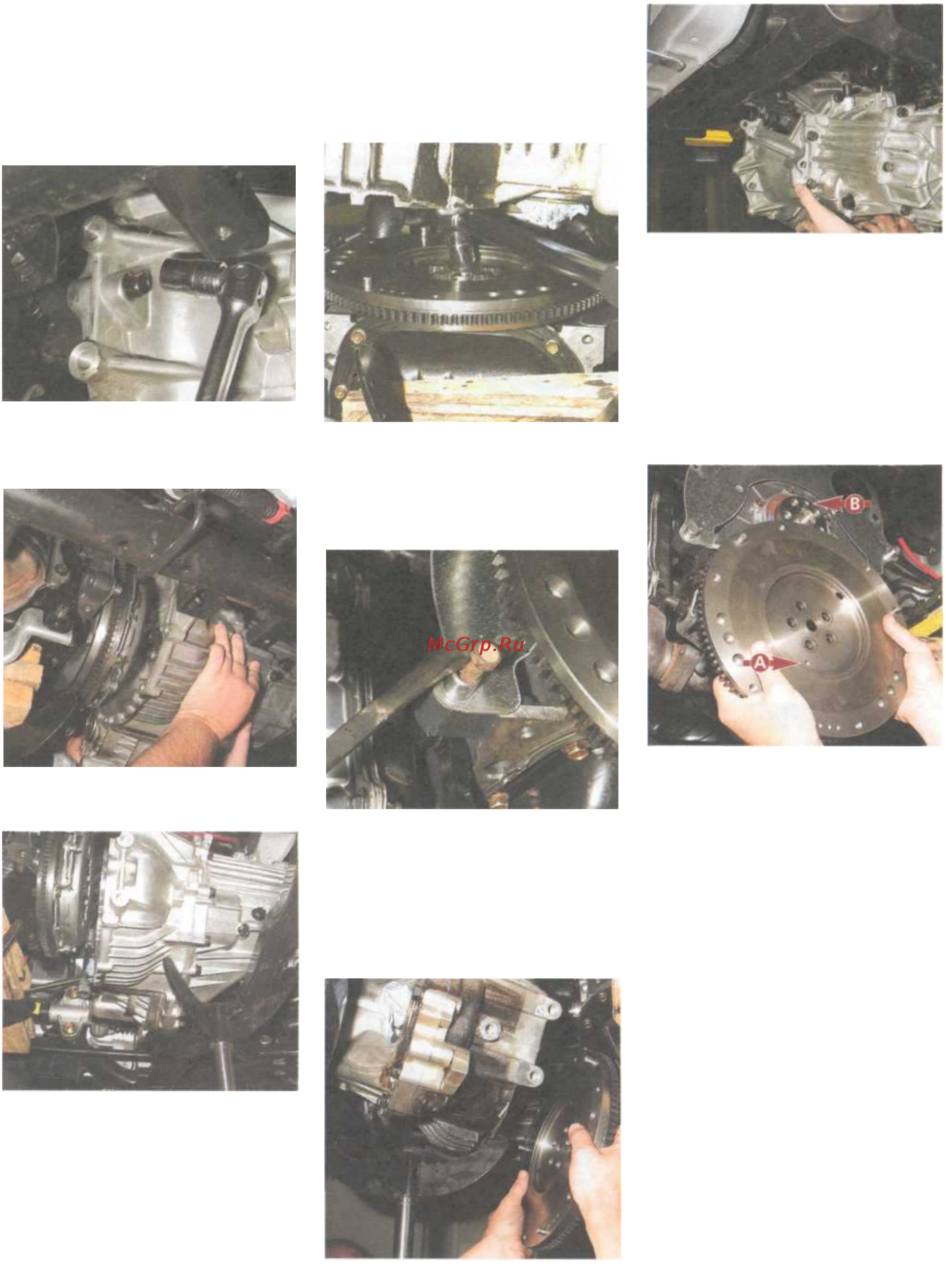

Снимаем стартер (см. «Снятие
стартера», с. 130). Устанавливаем
под двигатель регулируемый упор.
Снимаем переднюю и заднюю
опоры силового агрегата и их
кронштейны (см. «Замена опор си-
лового агрегата», с. 56).
Головкой «на 14» отворачиваем
два болта нижнего крепления
коробки передач к двигателю.
Сдвигаем коробку передач вле-
во (от двигателя)...
...и устанавливаем под нее
упор.
При снятии или установке короб-
ки передач нельзя опирать пер-
вичный вал коробки на лепест-
ки нажимной пружины кожуха
сцепления, чтобы их не повре-
дить.
Для демонтажа коробки передач
необходимо снять маховик. Для
этого снимаем кожух и ведомый
диск сцепления (см. «Замена
кожуха и ведомого диска сцепле-
ния», с. 90).
Двенадцатигранной головкой
«на 17» отворачиваем пять бол-
тов крепления маховика (го-
ловки болтов — двенадцати-
гранные).
При этом маховик от провора-
чивания удерживаем монтаж-
ной лопаткой, вставленной ме-
жду зубьями маховика и опи-
рающейся о болт, ввернутый в
резьбовое отверстие блока ци-
линдров.
Снимаем коробку передач.
Устанавливаем коробку передач
в обратной последовательности.
Перед установкой наносим тон-
кий слой смазки ШРУС-4 на шли-
цевую часть первичного вала.
Отверстия крепления маховика
расположены асимметрично. По-
этому при установке маховика
следует ориентироваться...
...по метке на маховике (А), ко-
торая должна располагаться
диаметрально противополож-
но отверстию во фланце колен-
чатого вала (В).
Заливаем масло в коробку пере-
дач (см. «Замена масла в механи-
ческой коробке передач», с. 37).
Снимаем
маховик
.
