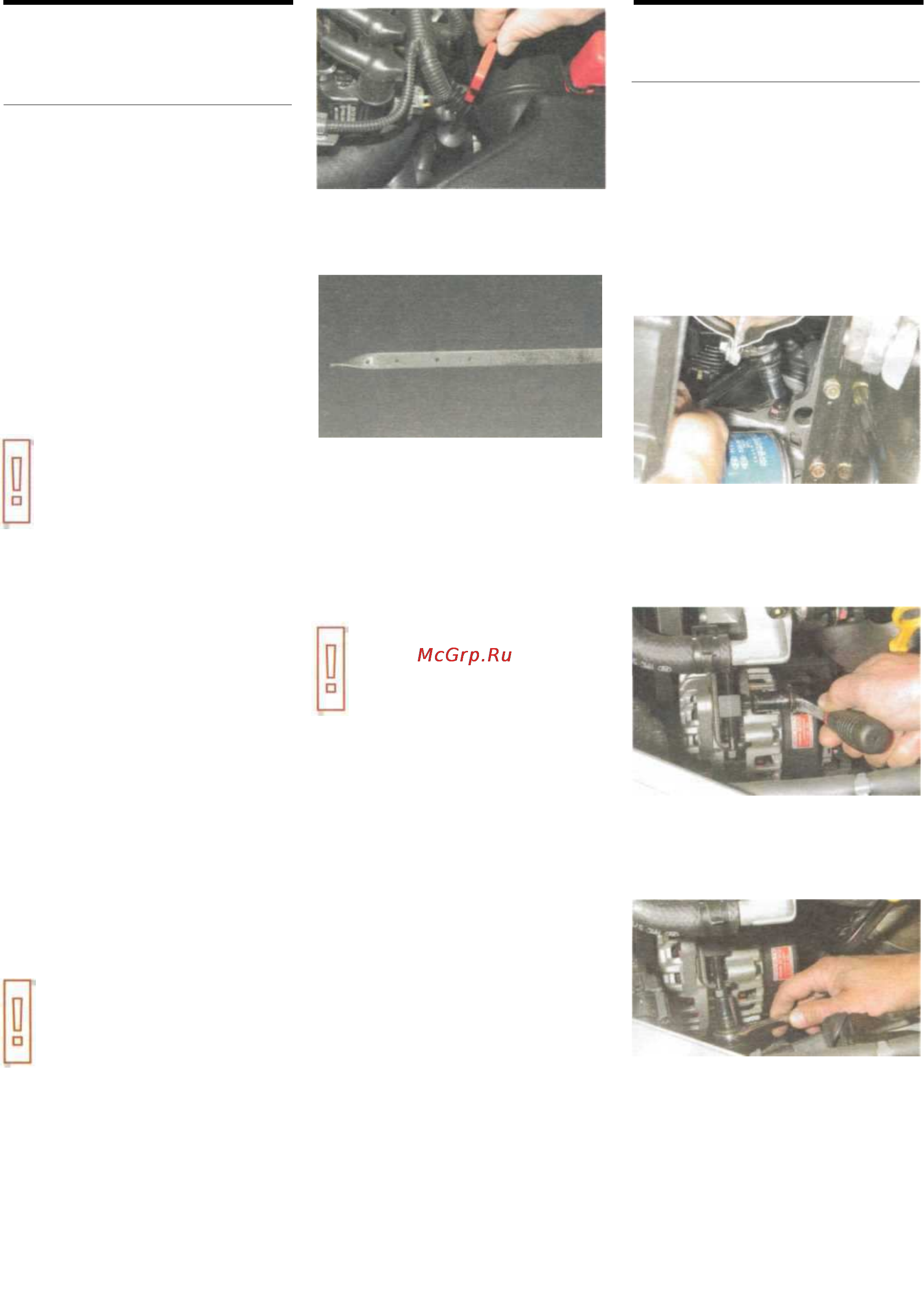

38
РЕКОМЕНДАЦИИ ПО
ОБСЛУЖИВАНИЮ
АВТОМАТИЧЕСКОЙ
КОРОБКИ ПЕРЕДАЧ
Автоматическая коробка передач
не требует специального обслужи-
вания в процессе эксплуатации.
Через каждые 10 000 км пробега
необходимо проверять уровень
и состояние жидкости в коробке.
Жидкость должна быть прозрач-
ной. Мелкая взвесь, хорошо за-
метная на белой бумаге, коричне-
вый, а тем более черный цвет жид-
кости свидетельствуют о сильном
износе фрикционов. Проверяем
также уровень при обнаружении
потеков жидкости на картере ко-
робки передач.
Проверка уровня прово-
дится только на коробке
передач, прогретой до ра-
бочей температуры.
Для прогрева жидкости совершаем
поездку протяженностью 10-15 км
либо пускаем двигатель и даем
ему работать на холостом ходу, по-
ка жидкость в коробке прогреется.
Устанавливаем автомобиль на
ровной горизонтальной площад-
ке. Фиксируем автомобиль стоя-
ночным тормозом и подкладыва-
ем под колеса упоры. Пускаем
двигатель и последовательно
переводим рычаг из положения
«Р» в другие положения, чтобы
обеспечить максимальную цирку-
ляцию жидкости в коробке пере-
дач. Дав коробке поработать на
всех режимах, возвращаем рычаг
выбора передач в положение «Р».
Попадание даже незначи-
тельного количества пес-
чинок во внутреннюю
полость коробки недопус-
тимо. Поэтому перед извле-
чением указателя уровня мас-
ла необходимо тщательно
удалить все отложения на
поверхностях деталей вок-
руг него.
Кромка пленки жидкости
должна находиться между
метками «COLD» и «НОТ» на
указателе.
Доливаем жидкость в коробку пе-
редач через воронку в колодец
указателя небольшими порциями,
постоянно контролируя уровень
жидкости.
Не допускается превышать
максимально допустимый
уровень жидкости, т. к. это
может стать причиной вы-
хода коробки из строя.
Состояние коробки передач оце-
ниваем во время пробной поезд-
ки на автомобиле. При работе на
всех режимах обращаем внима-
ние на плавность переключения
передач. При умеренном нажа-
тии педали «газа» переключение
передач вверх должно происхо-
дить без заметного повышения
оборотов двигателя. Так же про-
веряем принудительное включе-
ние низших передач в режиме
kickdown.
При наступлении сбоев в работе
автоматической коробки передач
электронный блок управления
двигателем включает на панели
приборов контрольную лампу не-
исправностей системы управления
двигателем и запоминает код не-
исправности, который впоследст-
вии может быть считан в сервис-
ном центре.
РЕГУЛИРОВКА НАТЯЖЕНИЯ
И ЗАМЕНА РЕМНЯ
ПРИВОДА ГЕНЕРАТОРА
Для проверки натяжения ремня
привода генератора нажимаем
пальцем руки на ремень посереди-
не между шкивами генератора
и насоса охлаждающей жидкости
(см. схему привода вспомогатель-
ных агрегатов на с. 51). При
усилии нажатия около 10 кгс
прогиб ремня должен составлять
9-10 мм. Для натяжения ремня...
...головкой «на 12» ослабляем
гайку болта крепления генера-
тора к корпусу масляного насо-
са (для наглядности показано
снизу автомобиля).
Тем же инструментом ослабля-
ем затяжку болта крепления
генератора к регулировочной
планке.
Ключом (или головкой) «на 12»
вращаем регулировочный болт
по часовой стрелке, натягивая
ремень.
Затягиваем болт и гайку крепле-
ния генератора.
Вынимаем указатель
уровня
жидкости из
направляющей
трубки.
