7
ОБЩИЕ СВЕДЕНИЯ
Автомобиль Accent («Акцент») юж-
но-корейской компании Hyundai
(«Хёндэ»), относящийся к европей-
скому размерному классу С, был
создан в 1994 г.
В отличие от семейства автомоби-
лей Pony/Excel, созданных на базе
автомобиля фирмы Mitsubishi,
пришедший им на смену «Ак-
цент» стал первой самостоятель-
ной разработкой инженеров из
Сеула.
В 1999 г. появилось второе поколе-
ние модели «Акцент», где были
увеличены длина, ширина и колес-
ная база автомобиля, повышена
жесткость кузова, появилась по-
душка безопасности водителя в ба-
зовой комплектации и энергопо-
глощающая рулевая колонка. В
2001 г. началась сборка машино-
комплектов модели «Акцент» на
Таганрогском автомобильном за-
воде («ТагАЗ»). В 2002 г. автомо-
биль подвергся рестайлингу: изме-
нилась облицовка радиатора, об-
новились обивочные материалы
салона. Новый кузов выполнен
в стиле последних достижений ав-
томобильного дизайна, с понижа-
ющейся линией капота и большим
углом наклона ветрового стекла,
что обеспечило снижение коэффи-
циента аэродинамического сопро-
тивления и шумов на высокой ско-
рости.
Автомобили Hyundai Accent таган-
рогской сборки поставляются на
рынок в трех комплектациях с меха-
нической коробкой передач МТ/1,
МT/2 и МТ/З и двух комплектациях
с автоматической коробкой пере-
дач А/Т4 и А/Т5.
Все пять модификаций автомоби-
ля оснащаются 1,5-литровым 16-
клапанным двигателем G4EC
мощностью 75 кВт/102 л.с. с дву-
мя распределительными валами,
кондиционером, гидроусилите-
лем руля, регулируемой рулевой
колонкой, иммобилайзером,
стальными 13-дюймовыми диска-
ми, задними и передними брыз-
говиками, аудиосистемой, тони-
ровкой стекол с 5-процентным
светопоглощением. Модифика-
ции М/ТЗ и А/Т5 оборудуются ан-
тиблокировочной системой тор-
мозов (ABS) и подушкой безопас-
ности водителя. В комплектациях
М/Т2, М/ТЗ и А/Т5 имеются элек-
тростеклоподъемники всех две-
рей и наружные зеркала заднего
вида с электроприводом и элект-
роподогревом. В заводской комп-
лектации не предусмотрены проти-
вотуманные фары, вторая подушка
безопасности. Модификация А/Т4
является достаточно редким вари-
антом применительно к европей-
скому рынку, поскольку фактиче-
ски базовая недорогая комплек-
тация снабжена автоматической
коробкой передач. В настоящем
руководстве рассмотрены
устройство, эксплуатация,
обслуживание и ремонт автомо-
билей «Акцент» с кузовом «се-
дан», 1,5-литровым 1б-клапанным
двигателем G4EC, механической
и автоматической коробками пере-
дач. Большинство операций по тех-
ническому обслуживанию и ре-
монту показаны на примере авто-
мобиля в комплектации М/ТЗ.

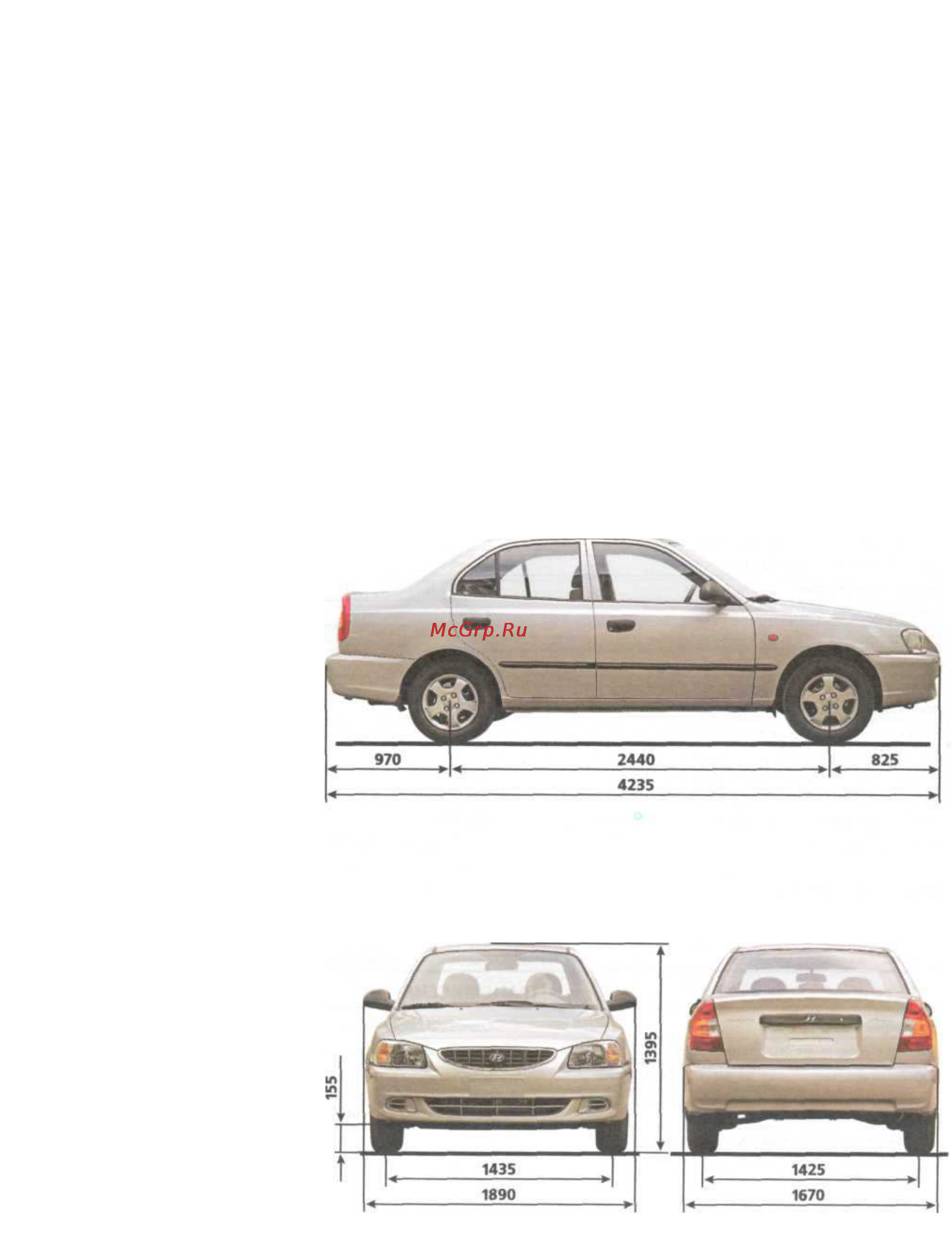

Габаритные
размеры
