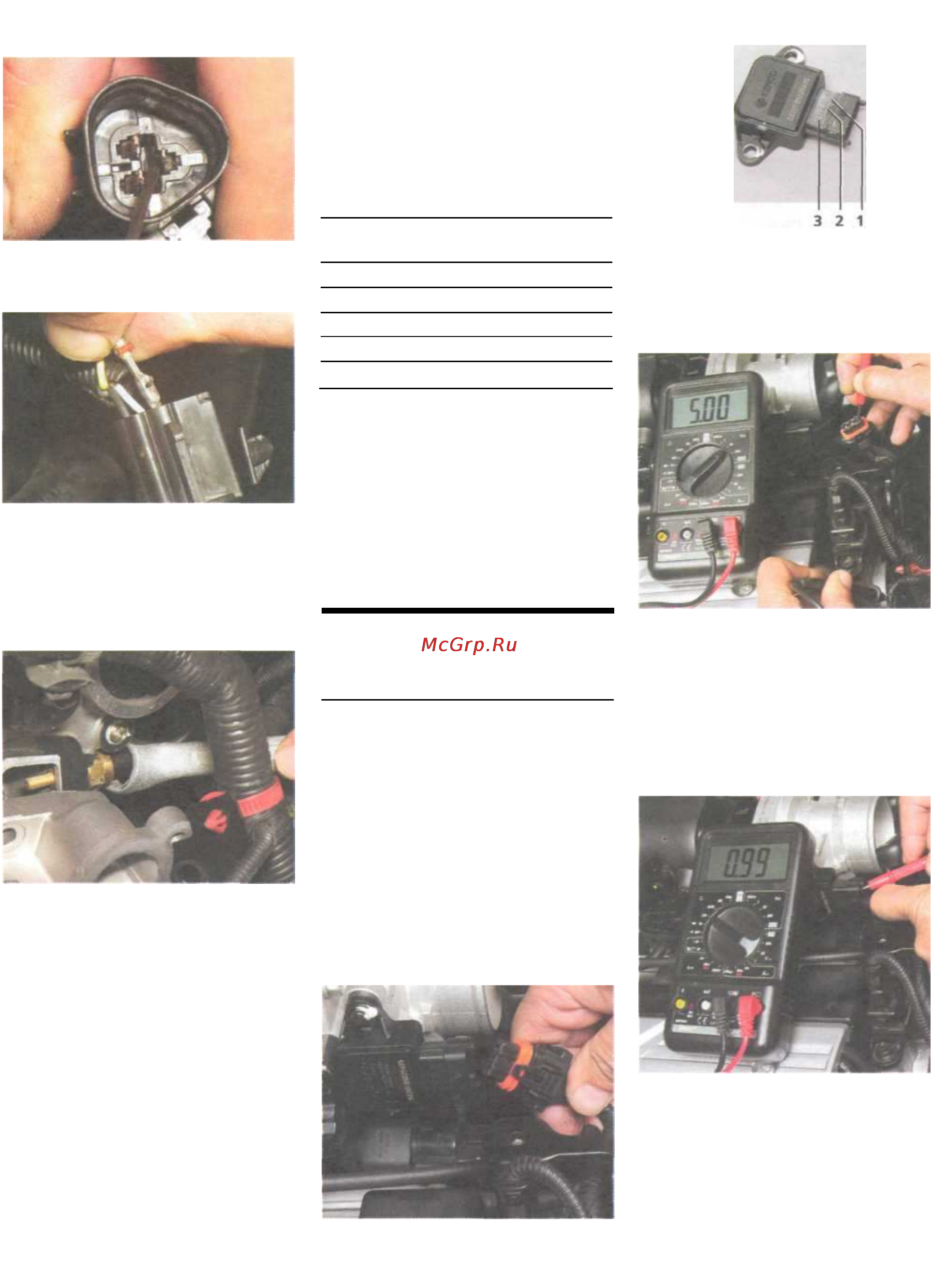

![Hyundai Accent [75/230] Проверка и замена датчика положения дроссельной заслонки](/img/pdf.png)
Hyundai Accent [75/230] Проверка и замена датчика положения дроссельной заслонки
![Hyundai Accent [75/230] Проверка и замена датчика положения дроссельной заслонки](/views2/1011715/page75/bg4b.png)
...вынимаем наконечник из
гнезда в колодке.
Аналогично вынимаем остальные
наконечники проводов.
Изоляционной лентой соединяем
наконечники проводов.
Пропускаем жгут проводов
датчика через кольцо накидно-
го Z-образного ключа «на 19»...
...и выворачиваем датчик темпера-
туры охлаждающей жидкости из от-
верстия в гловке блока цилиндров.
Резьба в соединении коническая —
дополнительного уплотнения не
требует.
Вместо накидного ключа можно ис-
пользовать торцевую головку «на
19» с наружным шестигранником.
Для проверки датчика температу-
ры охлаждающей жидкости опус-
каем его в сосуд с охлаждающей
жидкостью и подогреваем сосуд.
Контролируем температуру охла-
ждающей жидкости по термомет-
ру. Омметром измеряем сопроти-
вление датчика при разных тем-
пературах. Сравниваем получен-
ные результаты с контрольными
(см. таблицу).
Контрольные значения
сопротивлений исправного
датчика при разных
температурах
Температура
двигателя, °С
Сопротивление,
кОм
20
2,27-2,73
40
1,60-1,28
60
0,54-0,65
80
0,30-0,32
90
0,22-0,24
Устанавливаем новый датчик тем-
пературы в обратной последова-
тельности, предварительно разо-
брав его колодку проводов. Соби-
раем колодку, ориентируясь на
ранее нанесенные метки. Залива-
ем охлаждающую жидкость
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Для удобства работы снимаем воз-
духовод воздушного фильтра с пат-
рубка дроссельного узла и шланг
вентиляции картера с патрубка
крышки головки блока цилиндров
(см. «Снятие резонатора, корпуса
воздушного фильтра и воздуховода
с глушителем шума впуска», с. 68).
Для проверки исправности цепи
питания датчика положения дрос-
сельной заслонки нажимаем на
фиксатор...
Маркировка выводов датчика:
1 — питание (+5 В); 2 — «масса»; 3 — вы-
ходной сигнал к ЭБУ
Включаем зажигание.
Подсоединяем «плюсовой» щуп
тестера к выводу «1» колодки
жгута проводов, а «минусовой»
к «массе» двигателя. Напряже-
ние должно быть 4,8-5,2 В.
Выключаем зажигание. Для про-
верки исправности переключаем
тестер в режим «омметр»...
...и измеряем сопротивление
между выводами «2» и «3» дат-
чика при закрытой заслонке.
Оно должно быть в пределах
0,9 — 1,2 кОм.
При открытой заслонке сопротив-
ление должно быть в пределах
2,3-2,7 кОм. Для замены
датчика...
Помечаем расположение прово-
дов в гнездах колодки.
Освободив фиксатор наконеч-
ника провода...
...и отсоединяем колодку жгута
проводов от датчика.
