131

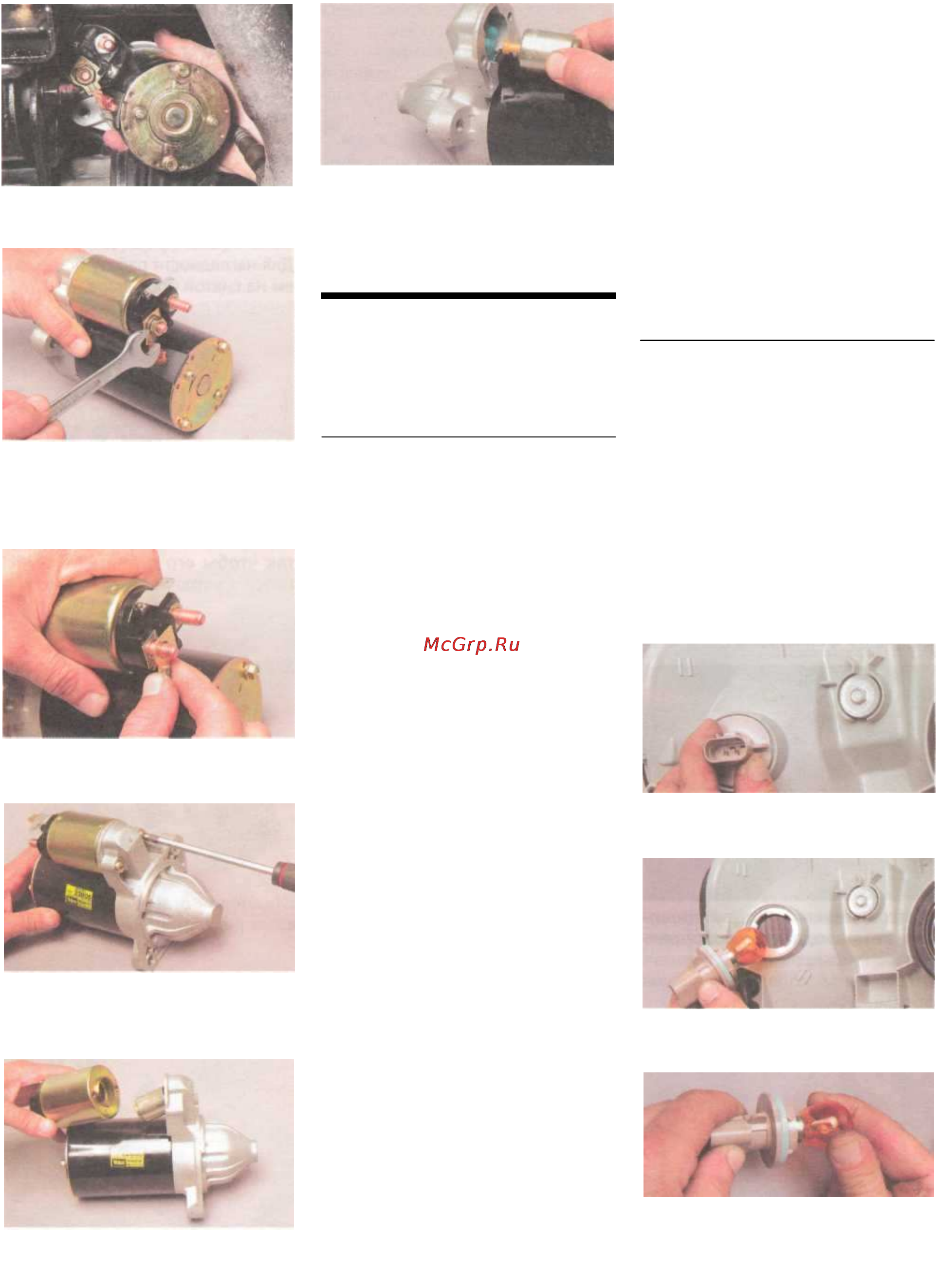

....и снимаем стартер.
Для замены тягового реле...
...ключом «на 12» отворачива-
ем гайку крепления наконечни-
ка провода к выводу тягового
реле...
...и снимаем наконечник с вы-
вода.
Крестообразной отверткой от-
ворачиваем два винта крепле-
ния...
...и снимаем тяговое реле стар-
тера.
Снимаем якорь тягового реле.
Устанавливаем тяговое реле на
стартер и стартер на автомобиль
в обратной последовательности.
НАРУЖНОЕ ОСВЕЩЕНИЕ,
СВЕТОВАЯ СИГНАЛИЗАЦИЯ,
ОСВЕЩЕНИЕ САЛОНА И
БАГАЖНИКА, ЗВУКОВОЙ
СИГНАЛ
На автомобиле установлены две
блок-фары. В блок-фаре установ-
лены лампы головного света, ука-
зателя поворота и габаритного
света. Лампа головного (ближнего
и дальнего) света — двухнитевая,
галогенная; лампа указателя пово-
рота — однонитевая, с колбой
оранжевого цвета; лампа габарит-
ного света — бесцокольная. На
автомобиле установлен корректор
фар с электромеханическим
приводом, позволяющий регули-
ровать направление пучка света
в зависимости от загрузки авто-
мобиля. Корректор фар состоит
из регулятора на панели прибо-
ров, электроприводов, установ-
ленных в фарах, и соединитель-
ных проводов.
Автомобиль может комплектовать-
ся противотуманными фарами.
Фонари заднего хода загораются
при включенном зажигании и вклю-
ченной передаче заднего хода.
Снятие фонаря, замену лампы габа-
ритного света и сигнала торможе-
ния см. в разд. «Замена ламп голов-
ного и габаритного света в блок-
фаре, комбинированной лампы
габаритного света и сигнала тормо-
жения в заднем фонаре», (с. 46).
Остальные лампы, установленные
в заднем фонаре, заменяются ана-
логично.
Внешний вид и характеристики
ламп приведены в гл. «Приложе-
ния», (с. 190).
При нажатии педали тормоза
сигналы торможения включаются
автоматически выключателем,
установленным в кронштейне пе-
дального узла. Все выключатели
ремонту не подлежат, при выходе
из строя заменяются новыми.
Звуковой сигнал закреплен на
кронштейне на верхней поперечи-
не рамки радиатора. Сигнал вклю-
чается кнопкой на рулевом колесе.
При необходимости можно отре-
гулировать звучание сигнала, вра-
щая регулировочный винт.
ЗАМЕНА ЛАМП БЛОК-ФАРЫ
Заменить лампы можно не снимая
блок-фары с автомобиля. Для на-
глядности работа показана на сня-
той блок-фаре.
Замена ламп головного и габарит-
ного света показана в разд. «Заме-
на ламп головного и габаритного
света в блок-фаре, комбинирован-
ной лампы габаритного света и сиг-
нала торможения в заднем фона-
ре», (с. 46).
Для замены лампы указателя по-
ворота...
...поворачиваем патрон лампы
против часовой стрелки на 45°...
...и вынимаем его из корпуса
блок-фары.
Нажав на лампу,
поворачиваем
ее до упора против
часовой
стрелки...
