123

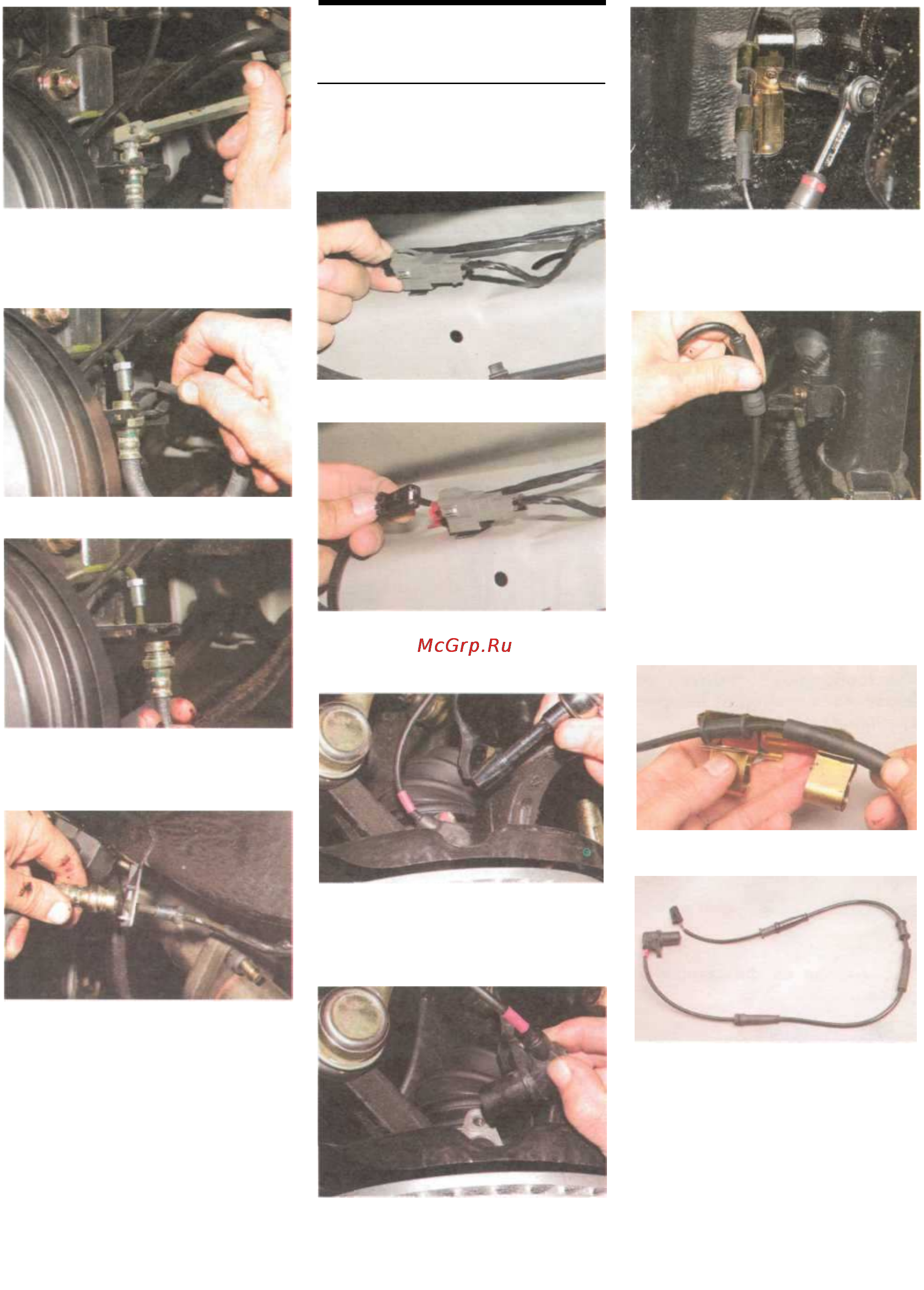

Ключом «на 11» (для тормоз-
ных трубок) отворачиваем шту-
цер тормозной трубки.
Поддев отверткой...
Выводим из отверстия в крон-
штейне задний наконечник
шланга.
Аналогично отсоединяем пе-
редний наконечник шланга.
Устанавливаем шланг в обратной
последовательности, не допуская
его перекручивания. Прокачиваем
систему гидропривода (см.
«Прокачка гидропривода
тормозов, замена тормозной жид-
кости», с. 34). Осматриваем места
соединений шланга, при необхо-
димости подтягиваем штуцеры
трубок.
ЗАМЕНА ДАТЧИКОВ
СКОРОСТИ ВРАЩЕНИЯ
КОЛЕС
Для замены датчика скорости вра-
щения переднего колеса, снимаем
подкрылок (см. «Снятие передне-
го подкрылка», с. 142).
...отсоединяем колодку прово-
дов датчика скорости от колод-
ки жгута проводов.
Головкой «на 10» с удлините-
лем отворачиваем болт крепле-
ния датчика скорости к пово-
ротному кулаку...
...и выводим датчик из отвер-
стия в поворотном кулаке.
Тем же инструментом отвора-
чиваем болт крепления крон-
штейна резиновых держателей
проводов датчика.
Вынимаем из прорези крон-
штейна амортизаторной стойки
резиновый держатель проводов
датчика.
Поддев отверткой, отгибаем фик-
саторы кронштейна держателей
проводов...
Датчик скорости вращения пе-
реднего колеса
Установку датчика проводим в об-
ратной последовательности. Для
снятия датчика скорости вра-
щения заднего колеса снимаем
колесо.
Снимаем спинку заднего сиденья
с кронштейном (см. «Снятие зад-
него сиденья», с. 145).
...
снимаем
пружинную
скобу
.
Нажав
на
фиксатор
...
...
и
снимаем
кронштейн
.
