100
Передняя подвеска
ОПИСАНИЕ КОНСТРУКЦИИ
Подвеска переднего колеса — не-
зависимая, типа «качающаяся све-
ча», с телескопической гидравли-
ческой амортизаторной стойкой
и поперечным треугольным рыча-
гом. Правый и левый рычаги под-
вески соединены между собой ста-
билизатором поперечной устойчи-
вости.
На телескопической стойке уста-
новлены: витая цилиндрическая
пружина, верхняя опорная чашка
пружины с резиновой демпфирую-
щей прокладкой, верхняя опора
стойки с подшипником и буфер
хода сжатия с защитным кожухом.
К амортизаторной стойке двумя
болтами прикреплен поворотный
кулак.
Верхняя опора стойки крепится
тремя гайками к кузову. За счет
своей эластичности опора дает
возможность стойке качаться при
ходах подвески и гасит высокочас-
тотные колебания. Запрессован-
ный в опору подшипник позволяет
амортизаторной стойке поворачи-
ваться вместе с управляемым ко-
лесом.
В корпусе амортизаторной стойки
установлен телескопический гид-
равлический амортизатор. Нижняя
часть поворотного кулака
соединена с рычагом передней
подвески через шаровую опору,
запрессованную в рычаг.
Стабилизатор поперечной устой-
чивости — штанга из пружинной
стали. Концы стабилизатора через
стойки с шаровыми шарнирами
соединены с рычагами подвески.
Средняя часть стабилизатора кре-
пится к кузову двумя скобами че-
рез резиновые подушки. В
поворотный кулак запрессован и
закреплен стопорным кольцом
двухрядный радиально-упорный
шариковый подшипник закрытого
типа. Во внутренние кольца под-
шипника с натягом установлена
ступица колеса. Подшипник затя-
гивают гайкой на резьбе хвостови-
ка корпуса наружного шарнира
привода колеса и в эксплуатации
не регулируют.
УГЛЫ УСТАНОВКИ
ПЕРЕДНИХ КОЛЕС
Для обеспечения хорошей устой-
чивости и управляемости автомо-
биля передние колеса установлены
под определенными углами отно-
сительно элементов кузова и под-
вески. Регулируется только угол
схождения колес. Остальные пара-
метры (угол развала, угол продоль-
ного наклона оси поворота) конст-
руктивно выполнены заводом-из-
готовителем и регулировке не
подлежат.

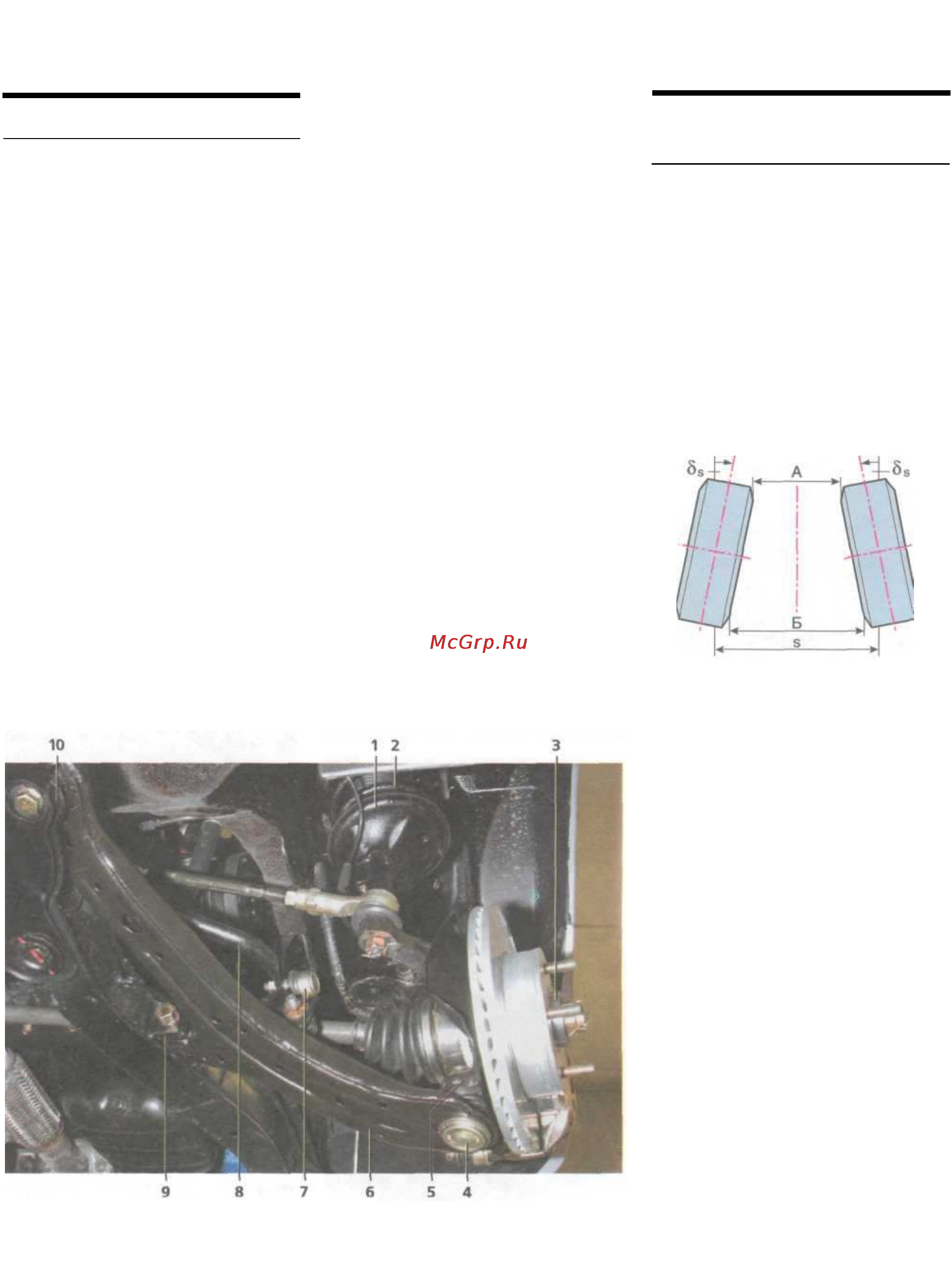

Б-А — схождение передних колес;
А и Б — расстояние (мм) между закра-
инами ободьев колес спереди и сзади;
5s — угол схождения передних колес;
S — колея
Схождение — угол между плоско-
стью вращения колеса и продоль-
ной осью автомобиля. Схождение
колес способствует правильному
положению управляемых колес
при различных скоростях движе-
ния и углах поворота автомоби-
ля. Признаки отклонения угла
схождения колес от нормы: силь-
ны й пил о о бразный из нос шин
в поперечном направлении, визг
шин в поворотах, повышенный
расход топлива из-за большого
сопротивления качению перед-
них колес. Схождение регулиру-
ется изменением длины рулевых
тяг (вращением за шестигранник
рулевой тяги при отпущенной
контргайке наконечника тяги).
При этом малый хомут чехла ру-
левой тяги должен быть сдвинут
на тягу во избежание закручива-
ния чехла.
Элементы передней подвески: 1
—
амортизаторная стойка; 2
—
пружина;
3
— ступица колеса; 4 — шаровая опора; 5 — поворотный кулак; 6 — рычаг; 7 — стой
ка
стабилизатора поперечной устойчивости; 8 — штанга стабилиза
тора поперечной
устойчивости; 9 — передний сайлент-блок рычага; 10 — задний сайлент-блок рычага
