126
Электрооборудование
ОПИСАНИЕ
КОНСТРУКЦИИ
Бортовая сеть автомобиля — по-
стоянного тока, с номинальным
напряжением 12 В. Электрообору-
дование выполнено по однопро-
водной схеме: «минусовые» выво-
ды источников и потребителей
электроэнергии соединены с «мас-
сой»: кузовом и основными агре-
гатами, которые выполняют функ-
цию второго провода. При нера-
ботающем двигателе включенные
потребители питаются от аккуму-
ляторной батареи, а после пуска
двигателя — от генератора пере-
менного тока с встроенным выпря-
мителем и электронным регулято-
ром напряжения. При работе гене-
ратора аккумуляторная батарея
заряжается.
Все электрические цепи автомоби-
ля (кроме силовой цепи стартера)
защищены плавкими предохрани-
телями, установленными в мон-
тажном блоке предохранителей
в салоне и монтажном блоке реле
и предохранителей в моторном
отсеке. Мощные потребители (фа-
ры, электродвигатель вентилятора
системы охлаждения, электробен-
зонасос и т. п.) подключаются че-
рез реле, установленные в блоке
реле в салоне и монтажном блоке
реле и предохранителей в мотор-
ном отсеке.
МОНТАЖНЫЕ
БЛОКИ РЕЛЕ
И ПРЕДОХРАНИТЕЛЕЙ
Монтажный блок реле и предо-
хранителей расположен слева
в моторном отсеке. На внешней
стороне крышки указано располо-
жение предохранителей и реле.
Блок реле в салоне находится под
панелью приборов за дополни-
тельным вещевым ящиком. Для
замены реле открываем вещевой

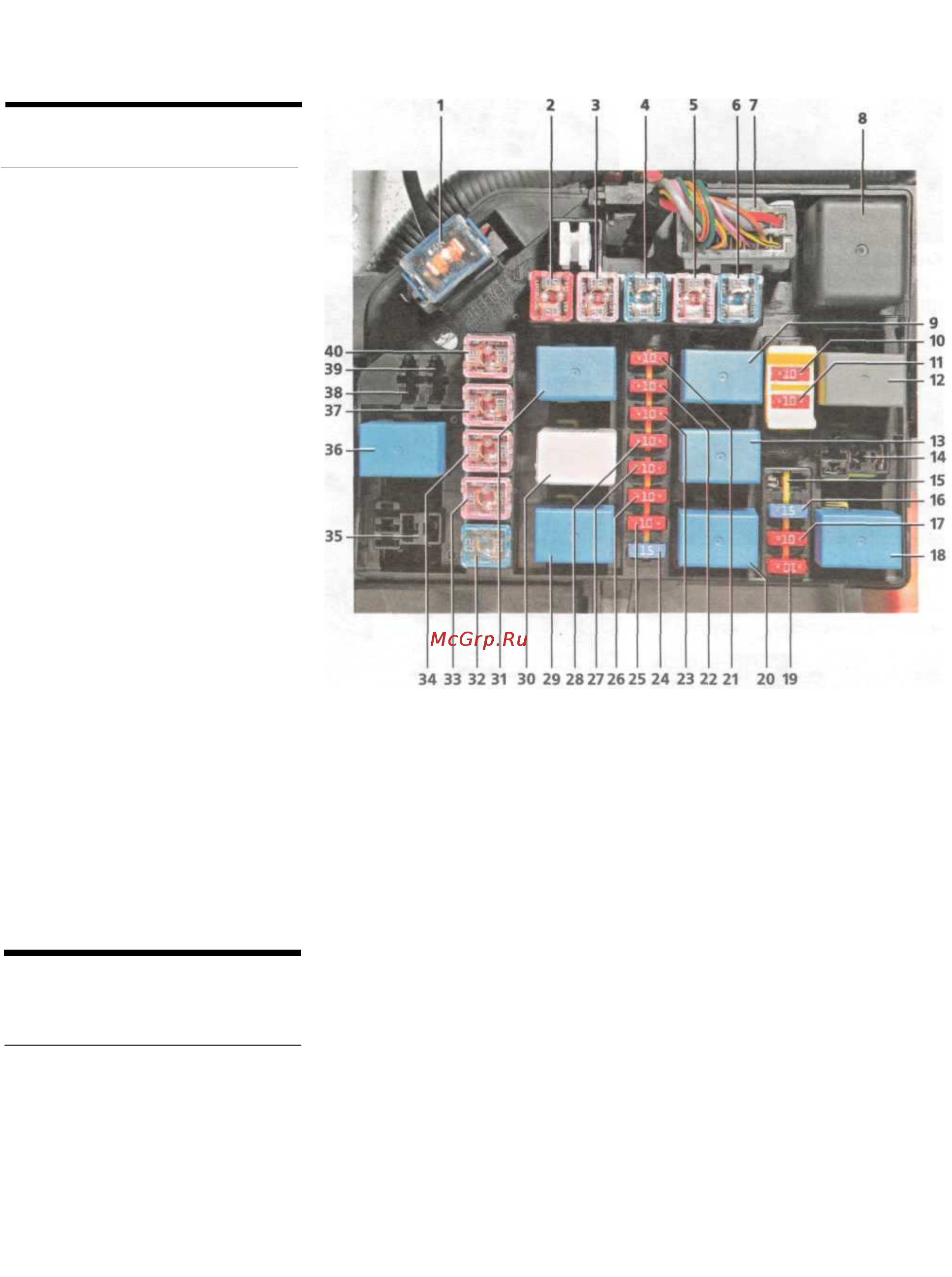

Монтажный блок реле и предохранителей в моторном отсеке:
1 — предохранитель 100 А цепи генератора; 2 — предохранитель 50 А комплексный
(цепей электропривода блокировки двери, аварийной сигнализации, сигналов тормо-
жения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);
3 — предохранитель 30 А цепи ламп головного и габаритного света; 4 — предохрани-
тель 20 А цепи блока управления двигателем; 5 — предохранитель 30 А цепи пуска
двигателя и катушек зажигания; б — предохранитель 20 А цепи вентилятора радиатора
системы охлаждения двигателя; 7 — разъем электропроводки; 8 — реле вентилятора
отопителя; 9 — реле звукового сигнала; 10 — предохранитель 10 А цепи лампы осве-
щения салона; 11 — предохранитель 10 А цепи головного устройства системы звуко-
воспроизведения; 12 — реле 2 вентилятора теплообменника конденсатора системы
кондиционирования; 13 — реле муфты компрессора кондиционера; 14 — гнездо реле
противотуманных фар; 15 — резервное гнездо предохранителя; 16 — предохранитель
15 А регулятора холостого хода и датчика положения распределителного вала;
17 — предохранитель 10 А цепи блока управления двигателем; 18 — реле вентилято-
ра радиатора системы охлаждения двигателя; 19 — предохранитель 10 А цепи
включения кондиционера; 20 — реле 1 вентилятора теплообменника конденсатора си-
стемы кондиционирования; 21 — предохранитель 10 А цепи блока управления двига-
телем; 22 — предохранитель 10 А цепи муфты компрессора кондиционера; 23 — пре-
дохранитель 10 А цепи звукового сигнала; 24 — предохранитель 15 А цепи проти-
вотуманных фар; 25 — предохранитель 10 А цепи правой лампы головного света;
26 — предохранитель 10 А цепи левой лампы головного света; 27 — предохранитель
10 А цепи ламп габаритного света правого борта автомобиля; 28 — предохранитель
10 А цепи ламп габаритного света левого борта автомобиля;29 — реле ламп габарит-
ного света; 30 — резистор предварительного возбуждения генератора; 31 — реле
стартера; 32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора
системы кондиционирования; 33 — предохранитель 30 А цепи электростеклоподъем-
ников; 34 — предохранитель 30 А цепи блока управления АБС; 35 — гнездо реле по-
стоянно включенного ближнего света; 36 — реле топливного насоса; 37 — предохра-
нитель 30 А цепи блока управления АБС; 38,39 — гнездо диода; 40 — предохранитель
30 А цепи вентилятора отопителя
