Аналогично вынимаем остальные
наконечники проводов.
Изоляционной лентой соединяем
наконечники проводов.
Пропускаем жгут проводов датчи-
ка через высокую головку «на 19»
с наружным шестигранником под
ключ.
Накидным ключом, надетым на ше-
стигранник головки, выворачиваем
датчик.
Устанавливаем новый датчик кон-
центрации кислорода в обратной
последовательности, предвари-
тельно разобрав колодку жгута
проводов.

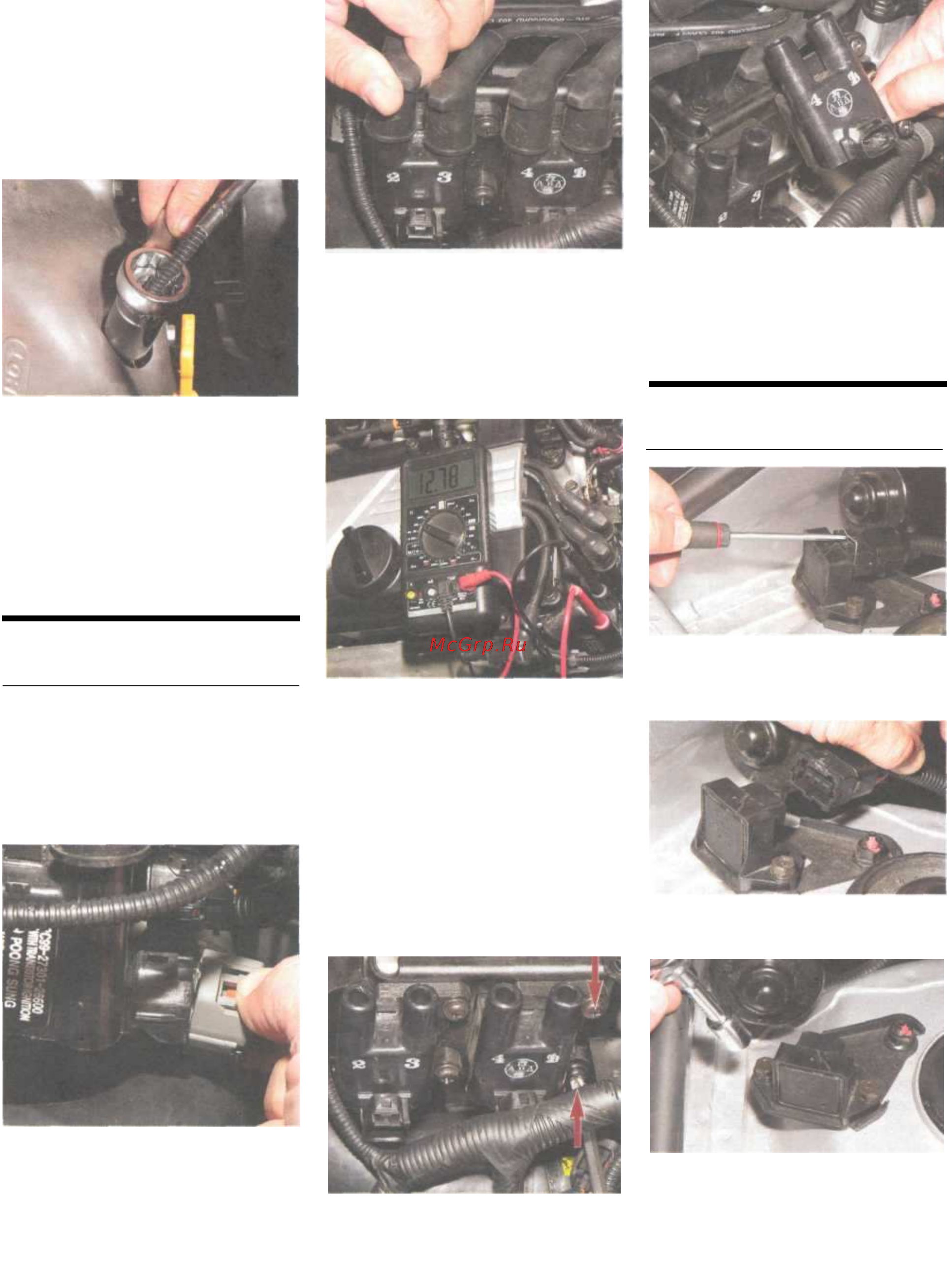

СНЯТИЕ КАТУШЕК
ЗАЖИГАНИЯ
Выключаем зажигание. Для
удобства работы лучше снять
корпус воздушного фильтра (см.
«Снятие резонатора, корпуса воз-
душного фильтра и воздуховода
с глушителем шума впуска», с. 68).
Нажав на фиксатор, отсоединя-
ем от катушки зажигания вто-
рого и третьего цилиндров ко-
лодку жгута проводов.
Аналогично отсоединяем колод-
ку жгута проводов от другой ка-
тушки.
Снимаем с прилива катушки за-
жигания наконечник высоко-
вольтного провода второго ци-
линдра.
Аналогично снимаем наконечник
высоковольтного провода третьего
цилиндра.
Тестером измеряем сопротивле-
ние вторичной обмотки катуш-
ки между высоковольтными вы-
водами катушки зажигания вто-
рого и третьего цилиндров.
Аналогично измеряем сопро-
тивление вторичной обмотки ка-
тушки первого и четвертого ци-
линдров.
У исправной катушки сопротивле-
ние между ее выводами должно
составлять 12,0-13,0 кОм.
Крестообразной отверткой от-
ворачиваем два винта крепле-
ния катушки зажигания к крон-
штейну...
...и снимаем катушку.
Аналогично снимаем другую ка-
тушку.
Устанавливаем катушки зажигания
в обратной последовательности.
СНЯТИЕ ДАТЧИКА
НЕРОВНОЙ ДОРОГИ
Поддев отверткой, снимаем фик-
сатор колодки проводов дат-
чика...
...отсоединяем колодку от дат-
чика.
Головкой «на 10» с удлинителем
отворачиваем два болта креп-
ления датчика к кронштейну...
...и снимаем датчик.
Устанавливаем датчик в обратной
последовательности.
