16
самотестирования системы управ-
ления двигателем), при отсутствии
неисправностей гаснет в течение
3-5 с. Если лампа продолжает го-
реть постоянно при работе двига-
теля, то это указывает на неис-
правность в системе управления
двигателем. При устраненной не-
исправности лампа после пуска
двигателя должна погаснуть; 14 —
контрольная лампа резерва
топлива в топливном баке.
Загорается желтым светом, если в
топливном баке осталось менее
6-7 л топлива.
Нельзя допускать полной
(до остановки двигателя)
выработки топлива, так как
это ведет к ускоренному
износу топливного насоса.
15 — контрольная лампа недос
таточного (аварийного) давле
ния масла в двигателе. Загорает
ся красным светом при включении
зажигания и гаснет после пуска
двигателя. Загорание лампы при
работе двигателя свидетельствует
о недостаточном давлении в сис
теме смазки двигателя;
16 — контрольная лампа не-
пристегнутого ремня безопас
ности. Лампа загорается красным
светом при повороте ключа в вы
ключателе зажигания в положе
ние «ON/START» и продолжает
гореть, пока ремень безопасности
не будет пристегнут;
17 — контрольная лампа неис
правности генератора (отсутст
вия заряда аккумуляторной ба
тареи). Загорается красным све
том при включении зажигания
и гаснет после пуска двигателя. За
горание лампы во время работы
двигателя свидетельствует о недо
статочном натяжении или обрыве
ремня привода генератора, неис
правности генератора или цепи
контрольной лампы;
18 — контрольная лампа вклю
чения стояночного тормоза
и уровня тормозной жидкости.
Лампа горит красным светом при
включении стояночного тормо
за и при повороте ключа в выклю
чателе зажигания в положение
«ON/START». Когда стояночный
тормоз выключен, лампа должна
загораться при повороте ключа
в выключателе зажигания в поло-
жение «ON/START» и гаснуть пос-
ле пуска. Контрольная лампа заго-
рается при понижении уровня
жидкости в бачке гидропривода
тормозов ниже метки «MIN». Пе-
ред доливкой проверьте, нет ли
утечек жидкости из рабочей тор-
мозной системы;
19 — контрольная лампа иммо-
билайзера. Отображает состоя
ние электронного блока;
20 — контрольная лампа неза
крытой двери. Лампа горит крас
ным светом, когда не закрыта, ли
бо закрыта неплотно какая-либо
из дверей или крышка багажника.
БЛОК УПРАВЛЕНИЯ
ОТОПЛЕНИЕМ,
ВЕНТИЛЯЦИЕЙ
И КОНДИЦИОНИРОВАНИЕМ

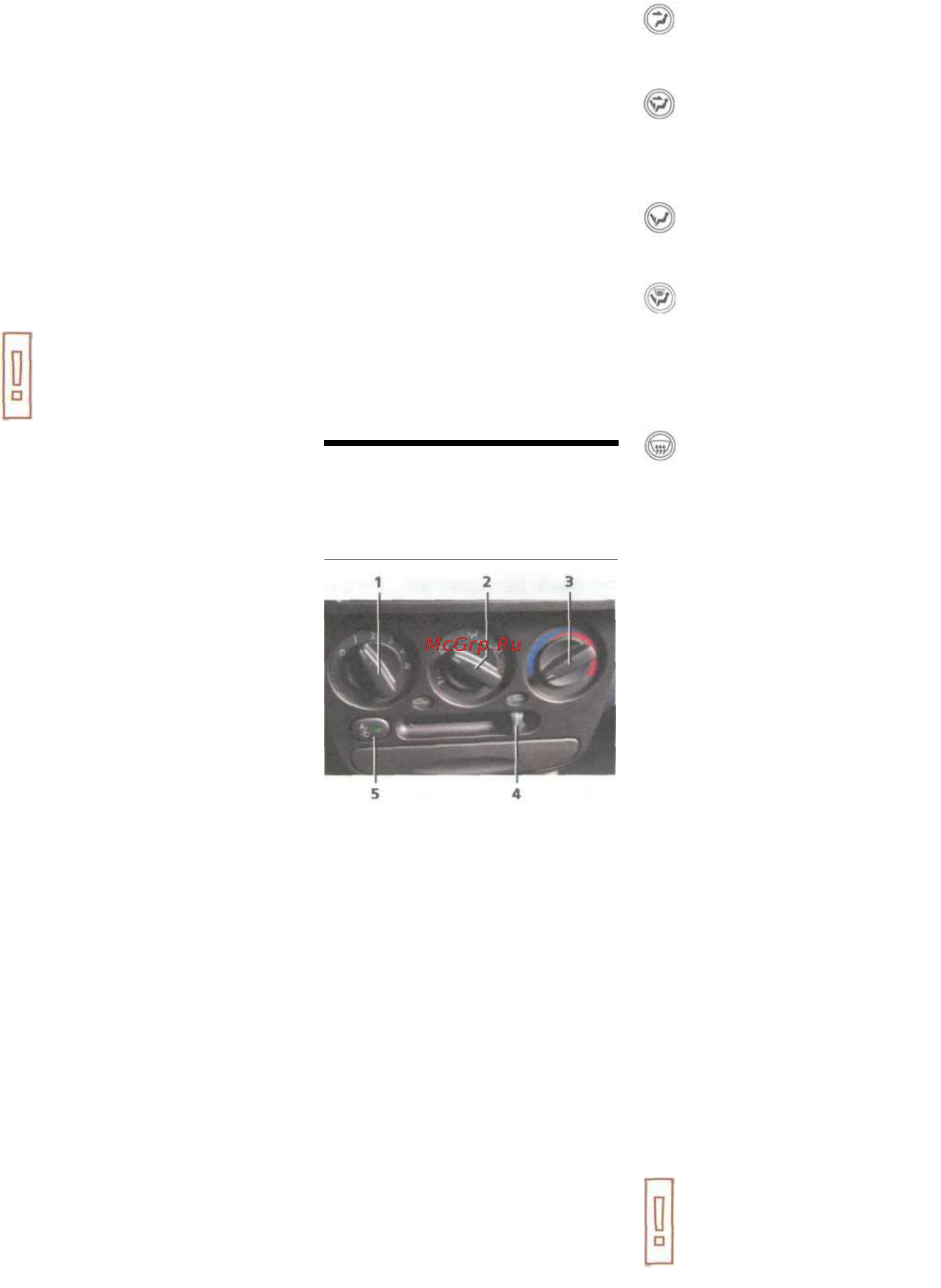

Блок управления отоплением,
вентиляцией и кондициониро-
ванием: 1 — переключатель режимов
работы вентилятора; 2 — регулятор рас-
пределения потоков воздуха; 3 — регуля-
тор температуры воздуха; 4 — рычаг упра-
вления режимом рециркуляции воздуха;
5 — выключатель кондиционера
Переключатель режимов работы
вентилятора обеспечивает вклю-
чение четырёх его скоростей вра-
щения.
Интенсивность подачи воздуха
в салон регулируем поворотом ру-
коятки переключателя режимов
работы вентилятора. Поворачивая
рукоятку переключателя по часовой
стрелке, увеличиваем скорость
вращения вентилятора. Регулятор
распределения потоков задает
следующие направления потоков
воздуха в салоне:
— в зону расположения го
ловы. Воздушный поток че
рез дефлекторы поступает в верх
нюю часть салона автомобиля.
— в зону расположени;
ног/головы. Воздушный по
ток поступает через дефлекторь
в верхнюю часть салона автомоби
ля и в зону расположения ног.
— в зону расположения ног
Воздушный поток поступает
только в зону расположения
ног.
—в зону ног/к дефлекто
рам обдува ветрового стек
ла и боковых стекол. Воздушный
поток через дефлекторы поступа
ет в зону расположения ног, а так
же к ветровому стеклу и стеклам
дверей автомобиля.
—к дефлекторам обдува
ветрового стекла и боко
вых стекол. Воздушный поток че
рез дефлекторы поступает только
к ветровому стеклу и стеклам две
рей автомобиля.
Поворотом рукоятки регулятора
температуры воздуха изменяем
температуру воздуха, поступающе-
го в салон.
Для повышения температуры воз-
духа поворачиваем рукоятку регу-
лятора вправо, в красный сектор
шкалы, а для снижения темпера-
туры воздуха — влево, в синий
сектор.
Для поступления в салон наружно-
го воздуха переводим рычаг упра-
вления рециркуляцией воздуха
в крайнее левое положение. Для
включения режима рециркуляции
воздуха переводим рычаг
управления в крайнее правое по-
ложение.
Режим рециркуляции воздуха (пре-
кращение поступления наружного
воздуха в салон) рекомендуется
использовать при необходимости
быстро снизить или повысить тем-
пературу воздуха в салоне, а также
при движении по запыленной ме-
стности или в плотном транспорт-
ном потоке, чтобы избежать попа-
дания в салон пыли или отрабо-
тавших газов.
Используйте режим ре-
циркуляции при поднятых
стеклах дверей.
