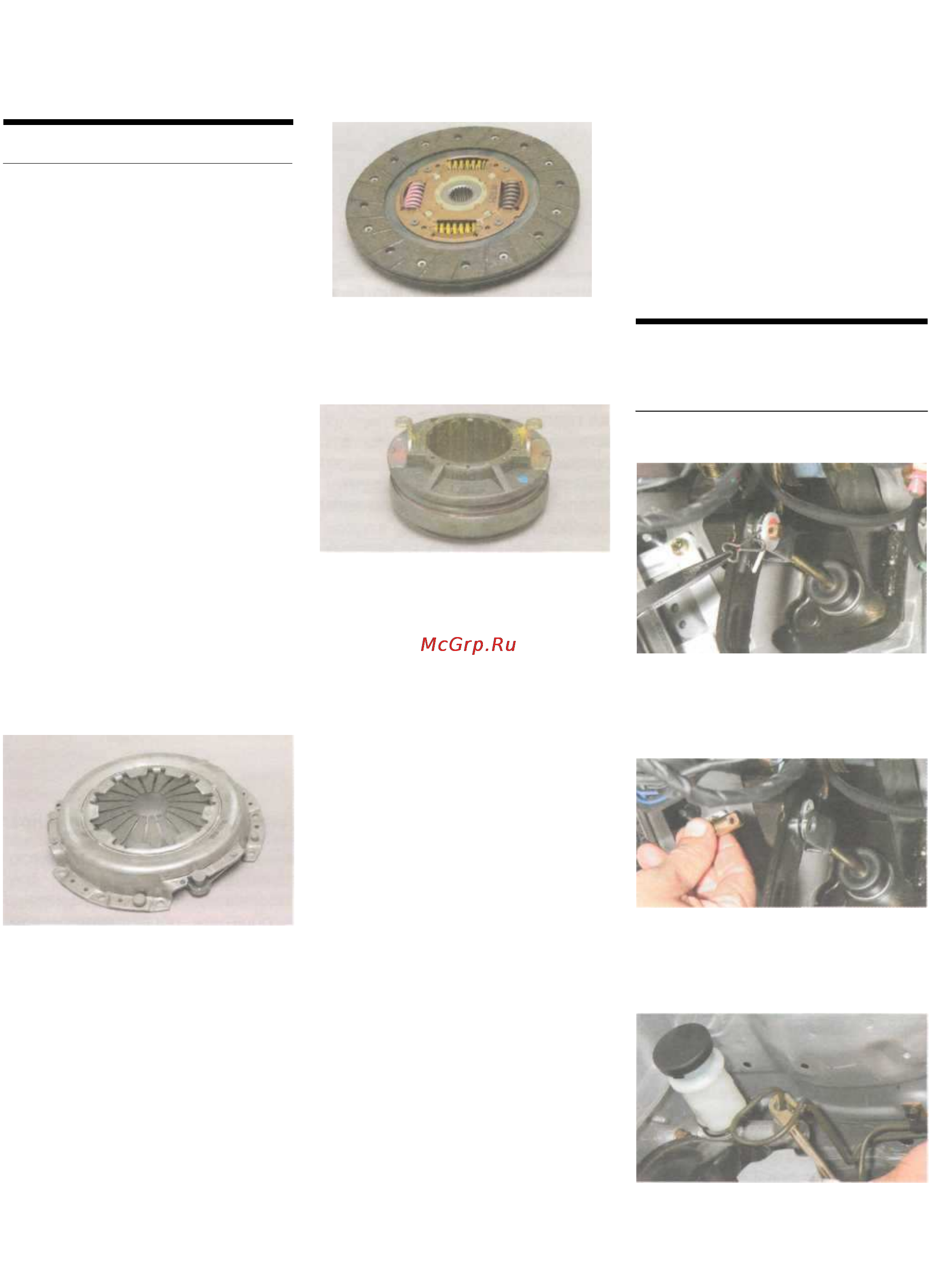

Сцепление
ОПИСАНИЕ КОНСТРУКЦИИ
Сцепление — однодисковое, су-
хое, с центральной нажимной пру-
жиной диафрагменного типа. Ус-
тановлено в картере сцепления,
прикрепленном к блоку цилинд-
ров и конструктивно объединен-
ном с коробкой передач. Кожух
сцепления пятью болтами
соединен с маховиком двигателя.
В маховике установлены три штиф-
та, которые при установке сцепле-
ния входят в соответствующие от-
верстия кожуха, центрируя его.
Тремя парами упругих стальных
пластин кожух соединен с нажим-
ным (ведущим) диском. Этот узел
(его еще называют корзиной сцеп-
ления) в сборе балансируют на
стенде, поэтому заменяют его це-
ликом. Замена кожуха необходима
при большом износе рабочей по-
верхности нажимного диска, а так-
же при значительной осадке диа-
фрагменной пружины и кольцевом
износе ее лепестков на глубину бо-
лее 0,8 мм.
Кожух сцепления
Ведомый диск с пружинным
демпфером крутильных колеба-
ний расположен на шлицах пер-
вичного вала коробки передач
между маховиком и нажимным
диском кожуха. Ведомый диск заме-
няют при его осевом биении в зоне
накладок более 0,5 мм, растрески-
вании, задирах или неравномерном
износе накладок, ослаблении за-
клепочного соединения, а также,
если выступание фрикционных на-
кладок над головками заклепок со-
ставляет менее 1,1 мм.
Подшипник выключения сцеп-
ления
Привод выключения сцепле-
ния — гидравлический. Подшип-
ник выключения сцепления (вы-
жимной подшипник) перемещается
по направляющей втулке. Толка-
тель поршня рабочего цилиндра
гидропривода сцепления через
вильчатый рычаг (вилку) выключе-
ния сцепления постоянно прижи-
мает подшипник к диафрагменной
пружине кожуха. Педаль сцепления
установлена на оси кронштейна пе-
дального узла. Педаль соединена
с толкателем поршня главного ци-
линдра гидропривода сцепления.
Выключение сцепления произво-
дится следующим образом. При
нажатии на педаль сцепления
в главном тормозном цилиндре
перемещается поршень, вытесняя
гидравлическую жидкость в трубку,
идущую к рабочему цилиндру. Во
входном штуцере рабочего цилинд-
ра установлен дроссельный клапан.
Давление жидкости передается
поршню рабочего цилиндра. Пор-
шень через толкатель воздействует
на вилку выключения сцепления.
Вилка перемещает подшипник вы-
ключения сцепления, который на-
жимает на центр диафрагменной
пружины корзины. При сжатии
диафрагменной пружины нажим-
ной диск отходит от маховика. При
этом освобождается ведомый диск,
в следствие чего коленчатый вал
двигателя и первичный вал короб-
ки передач могут вращаться неза-
висимо друг от друга.
СНЯТИЕ ГЛАВНОГО
ЦИЛИНДРА ГИДРОПРИВОДА
СЦЕПЛЕНИЯ
В салоне...
...потянув пассатижами, вынима-
ем пружинный фиксатор из паль-
ца вилки толкателя и снимаем
с пальца пластмассовую шайбу.
Вынимаем палец.
В моторном отсеке откачиваем из
бачка гидропривода сцепления ра-
бочую жидкость.
Ключом «на 11» для тормозных
трубок отворачиваем штуцер
трубки...
...и отводим ее от цилиндра.
Ведомый диск с
пружинным
демпфером крутильных коле-
баний
