56

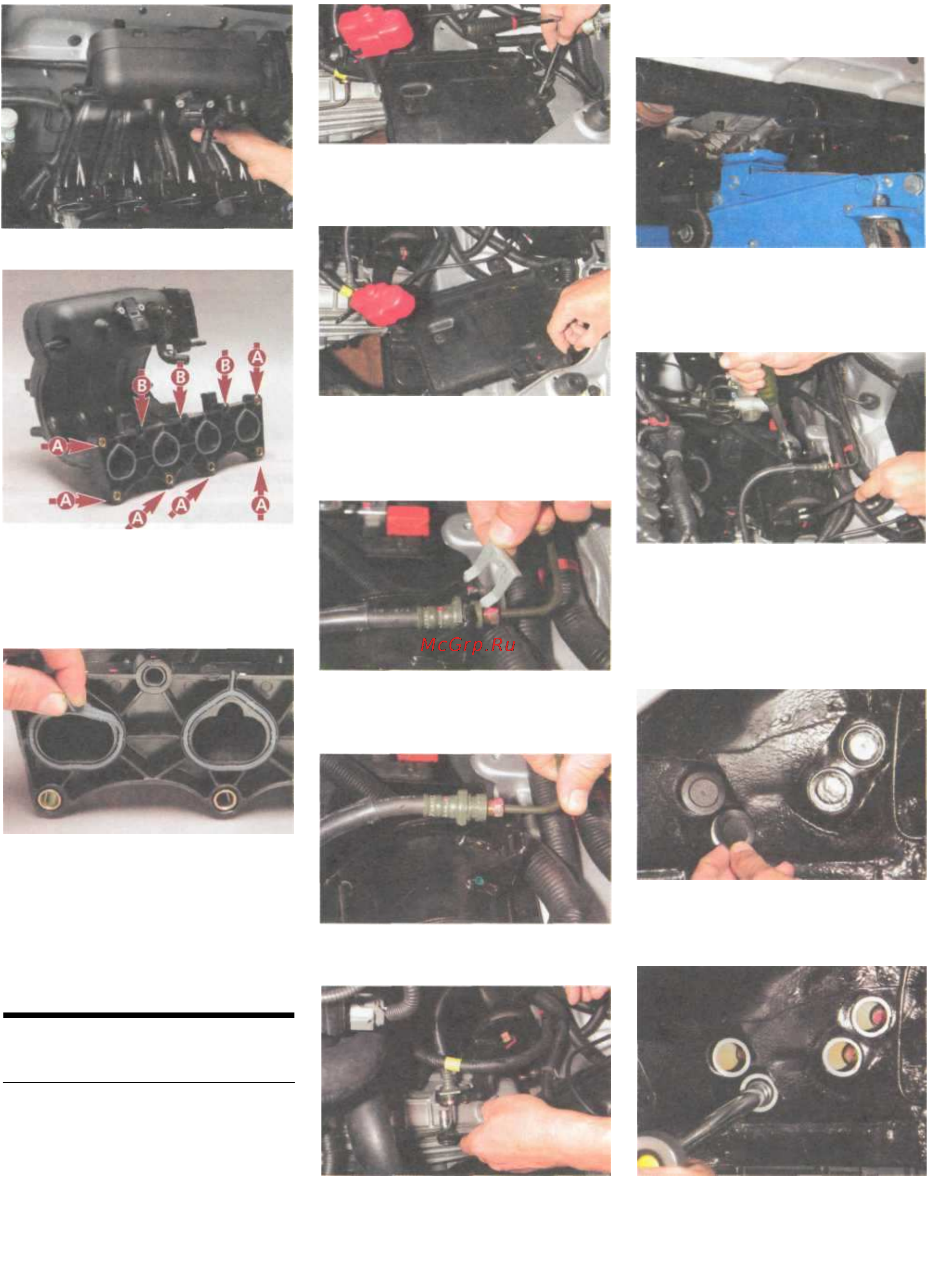

Расположение отверстий креп-
ления впускного трубопровода
под шпильки (А) и болты (В)
Для замены резиновых прокладок...
...вынимаем их из канавок вы-
пускного трубопровода.
Заменяем прокладки новыми.
Устанавливаем впускной трубо-
провод и снятые детали в обрат-
ной последовательности.
ЗАМЕНА ОПОР
СИЛОВОГО АГРЕГАТА
Для замены левой опоры силового
агрегата снимаем воздушный
фильтр (см. «Снятие резонатора,
корпуса воздушного фильтра и воз-
духовода с глушителем шума впус-
ка», с. 68) и аккумуляторную бата-
рею (см. «Снятие аккумуляторной
батареи», с. 128).
Ключом «на 12» отворачиваем
два болта крепления поддона
аккумуляторной батареи...
...и отводим поддон в сторону
(к нему прикреплены держате-
ли жгутов проводов).
Поддев отверткой...
...снимаем стопорную пластину
верхнего наконечника шланга
привода сцепления.
Вынимаем наконечник шланга
из держателя.
Головкой «на 12» отворачиваем
болт крепления держателя ниж-
него наконечника шланга...
...и снимаем держатель.
Вывешиваем и снимаем левое пе-
реднее колесо.
Устанавливаем домкрат под
картер сцепления и слегка при-
поднимаем силовой агрегат,
разгружая его левую опору.
Головкой «на 17» отворачива-
ем гайку болта крепления опо-
ры к кронштейну на коробке
передач, удерживая болт от
проворачивания ключом того
же размера.
Вынимаем четыре резиновые за-
глушки отверстий под болты
крепления опоры.
Головкой «на 14» с удлините-
лем отворачиваем четыре бол-
та крепления левой опоры си-
лового агрегата к кузову.
.
и
снимаем
трубопровод
.
