![Hyundai Accent [219/230] Схема включения наружного освещения 1 к источнику питания при положении выключателя зажигания on](/img/pdf.png)
Hyundai Accent [219/230] Схема включения наружного освещения 1 к источнику питания при положении выключателя зажигания on
![Hyundai Accent [219/230] Схема включения наружного освещения 1 к источнику питания при положении выключателя зажигания on](/views2/1011715/page219/bgdb.png)
221

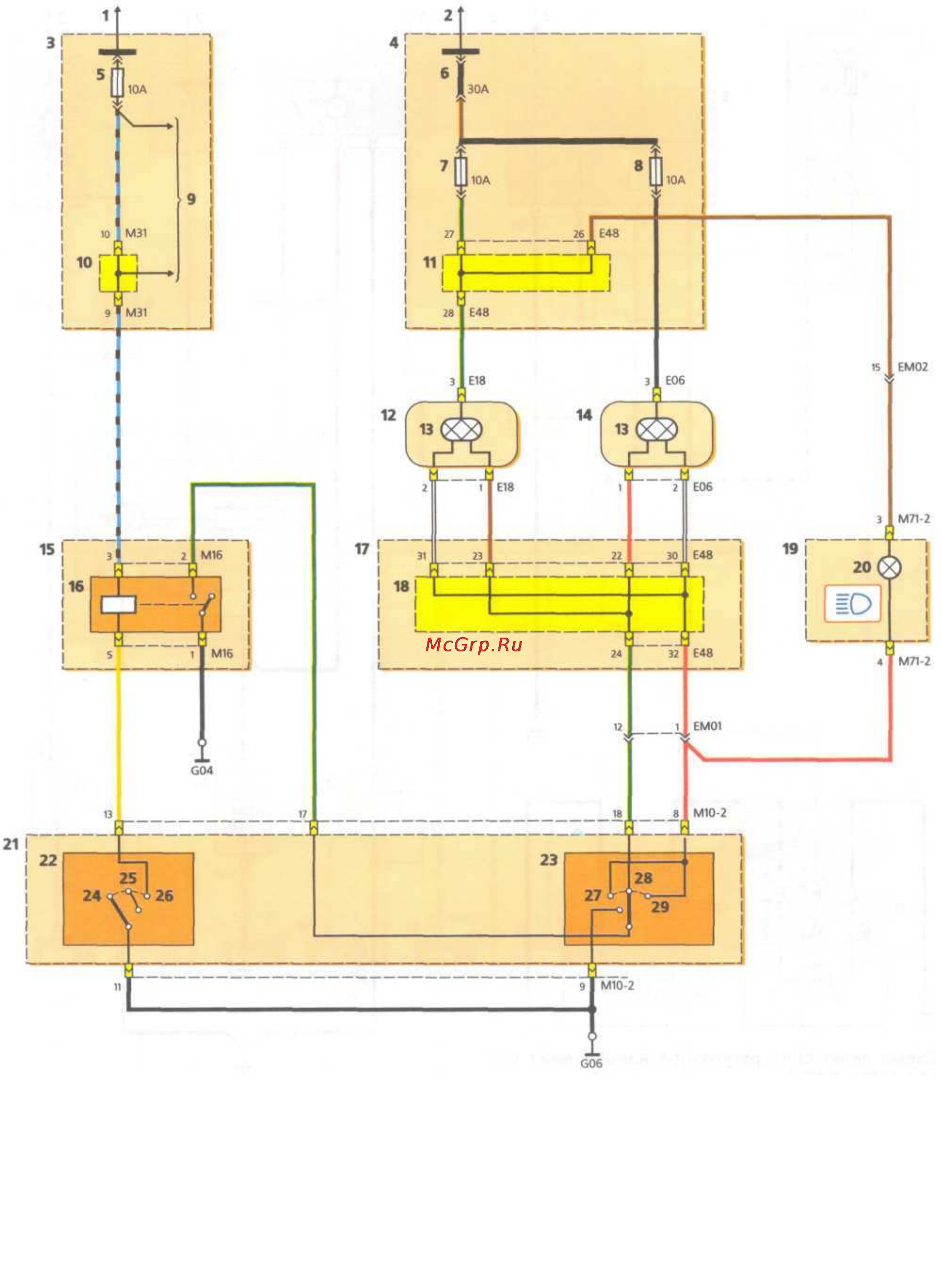

Схема включения наружного освещения: 1 — к источнику питания при положении выключателя зажигания «ON»;
2 — к источнику питания; 3 — блок предохранителей в салоне; 4 — блок реле и предохранителей в моторном отсеке;
5 — предохранитель цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплооб-
менника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, противотуманных
фар, противотуманного света в задних фонарях; 6 — предохранитель ламп головного света; 7 — предохранитель левой блок-
фары; 8 — предохранитель правой блок-фары; 9 — к реле электростеклоподъемников; 10 — контактный разъем; 11 — контакт-
ный разъем; 12 — левая блок-фара; 13 — комбинированная лампа ближнего и дальнего света; 14 — правая блок-фара; 15 — блок
реле в салоне; 16 — реле ламп головного света; 17 — блок реле и предохранителей в моторном отсеке; 18 — контактный разъ-
ем; 19 — комбинация приборов; 20 — контрольная лампа включения дальнего света фар; 21 — левый подрулевой переключатель;
22 — центральный выключатель освещения; 23 — переключатель света фар; 24 — выключено; 25 — габаритный свет; 26 — головной
свет; 27 — мигание; 28 — ближний свет; 29 — дальний свет
