![Hyundai Accent [52/230] Замена прокладки крышки головки блока цилиндров](/img/pdf.png)
Hyundai Accent [52/230] Замена прокладки крышки головки блока цилиндров
![Hyundai Accent [52/230] Замена прокладки крышки головки блока цилиндров](/views2/1011715/page52/bg34.png)
54

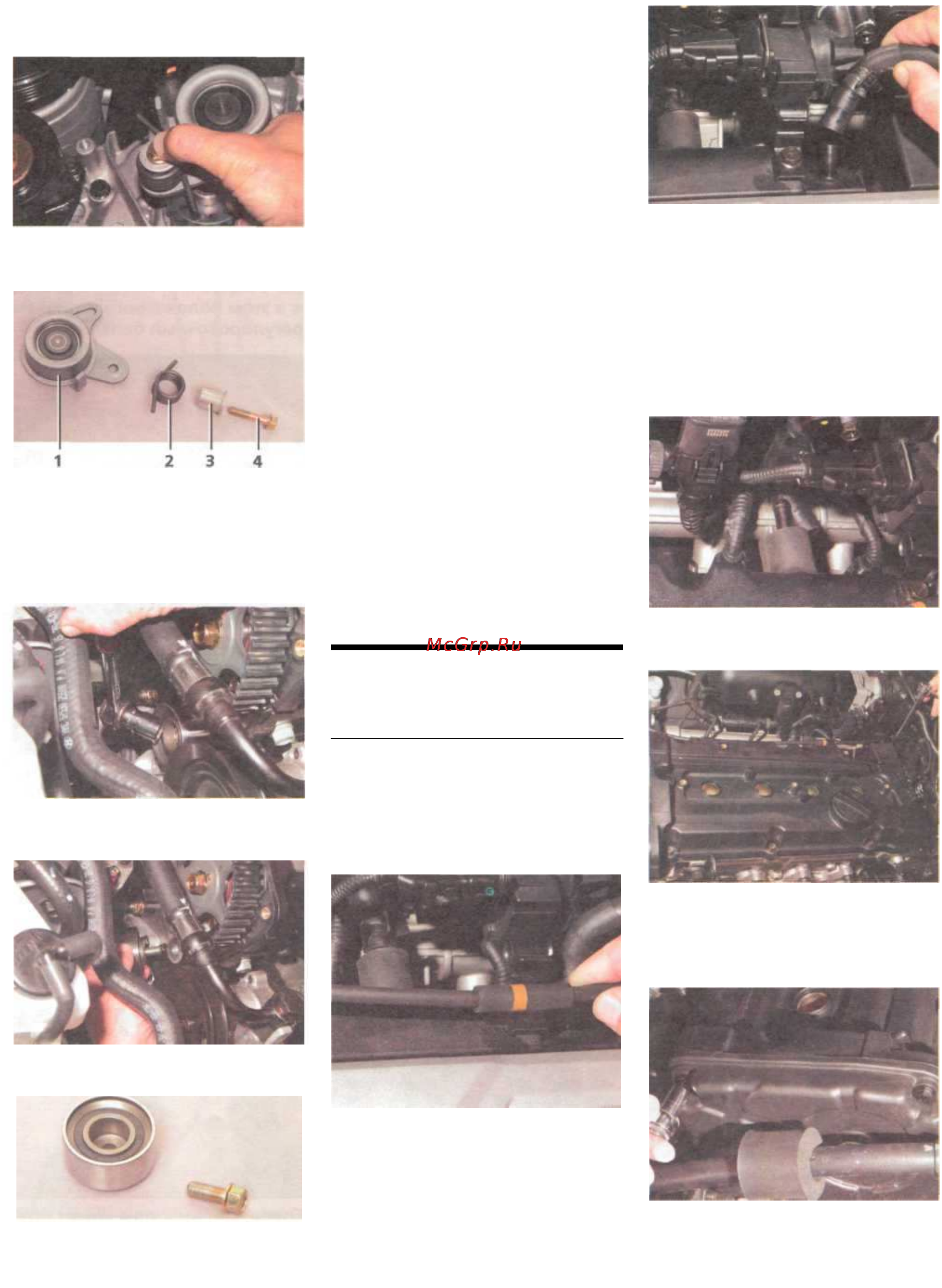

...и, отвернув окончательно болт
крепления кронштейна...
...снимаем натяжной ролик
с элементами крепления.
Натяжной ролик и элементы
крепл ения: 1 — н ат яжно й ро лик
с кронштейном; 2 — пружина; 3 — втулка;
4 — болт
Для замены опорного ролика...
...головкой «на 12» отворачива-
ем болт его крепления...
Опорный ролик и болт его кре-
пления
Устанавливаем ролики в обратной
последовательности. Перед уста-
новкой ремня проверяем совпаде-
ние установочных меток коленча-
того и распределительного валов.
Устанавливаем ремень привода на
шкив коленчатого, а затем распре-
делительного вала. При этом ветвь
ремня со стороны опорного роли-
ка должна быть натянута.
Ослабляем регулировочный болт
и болт крепления кронштейна на-
тяжного ролика. При этом ролик
займет рабочее положение и ре-
мень будет натянут.
Проворачиваем коленчатый вал за
болт крепления его шкива на два
оборота по часовой стрелке и про-
веряем совмещение меток на
шкиве коленчатого вала и нижней
крышке ГРМ, а также совпадение
метки на крышке подшипника
распределительного вала с отвер-
стием в зубчатом шкиве распреде-
лительного вала. Затягиваем регу-
лировочный болт и ось кронштей-
на натяжного ролика.
Устанавливаем все снятые детали
в обратной последовательности.
ЗАМЕНА ПРОКЛАДКИ
КРЫШКИ ГОЛОВКИ
БЛОКА ЦИЛИНДРОВ
Для замены прокладки снимаем
наконечники высоковольтных про-
водов со свечей зажигания (см.
«Проверка состояния и замена
свечей зажигания», с. 40).
Вынимаем из держателя трос
привода дроссельной заслонки.
Аналогично вынимаем трос из
другого держателя и отводим трос
в сторону.
Сжимаем пассатижами концы хо-
мута крепления...
...и снимаем с патрубка крыш-
ки головки блока цилиндров
шланг вентиляции картера,
идущий к рукаву подвода воз-
духа.
Сжав пассатижами концы хомута
крепления шланга вентиляции
картера, идущего от клапана к ре-
сиверу...
...снимаем шланг с патрубка
клапана.
Головкой «на 10» отворачива-
ем десять болтов крепления
крышки к головке блока ци-
линдров.
Головкой на «10» отворачиваем
два болта крепления верхней
крышки ремня привода ГРМ...
...
и
снимаем
ролик
.
