Не прикладывайте боко-
вое усилие к рычагу влево
при переключении с 5-й
на 4-ю передачу. Это мо-
жет привести к случайному
включению 2-й передачи.
Коробка передач имеет блокиров-
ку, которая исключает ошибочное
включение передачи заднего хода
при переключении с 5-й передачи.
Перед включением пере-
дачи заднего хода
автомобиль должен быть
неподвижен.
РЫЧАГ ВЫБОРА ПЕРЕДАЧ
(АВТОМАТИЧЕСКАЯ
КОРОБКА ПЕРЕДАЧ)
Автомобиль может комплекто-
ваться автоматической коробкой
передач с электронным управле-
нием, с четырьмя передачами для
движения вперед (4-я передача —
повышающая) и одной передачей
заднего хода.

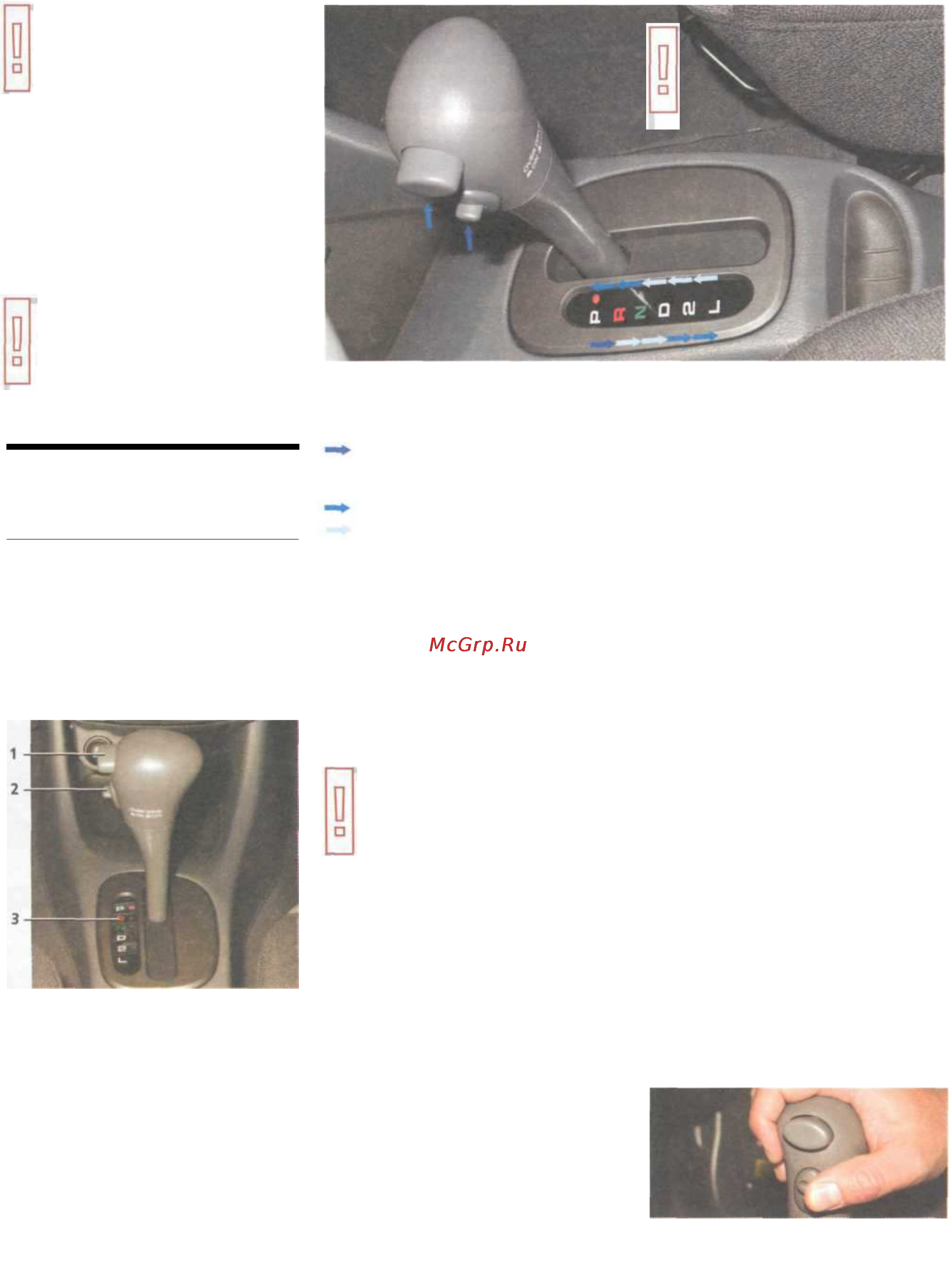

Рычаг выбора передач: 1 — кноп-
ка блокировки перемещения рычага вы-
бора передач; 2 — кнопка «over drive»;
3 — фиксированные положения рычага
Управление коробкой передач осу-
ществляется рычагом выбора пе-
редач. Сбоку на нем находятся две
кнопки: кнопка блокировки пере-
мещения рычага выбора передач
и кнопка «over drive», которая раз-
решает или блокирует включение
повышающей передачи.
Приемы перемещения рычага
при выборе передачи:
— необходимо нажать кнопку,
идмовременно нажимая
педаль тормоза;
— необходимо нажать кнопку;
— кнопку нажимать не нужно.
Рычаг выбора передач имеет
шесть фиксированных положений:
«Р» (Parking) — стоянка, забло
кирован вторичный вал короб
ки передач, что предотвращает
самопроизвольное движение
автомобиля.
Режим «Р», предназначен для бло-
кирования трансмиссии автомоби-
ля во время стоянки.
Перед тем как покинуть ав-
томобиль, особенно стоя-
щий на уклоне, включаем
стояночный тормоз и, пере-
ведя рычаг выбора передач в
положение «Р», вынимаем
ключ из замка зажигания.
Ключ из замка зажигания можно
вынуть только в режиме «Р».
Рычаг выбора передач можно пе-
ревести из положения «Р», только
предварительно включив зажига-
ние и нажав педаль тормоза. Что-
бы перевести рычаг в положение
«Р», необходимо нажать кнопку
блокировки перемещения рычага.
«R» (Reverse) — реверс, движе-
ние назад, включена передача
заднего хода.
Перевести рычаг в положение «R»
можно только нажав кнопку бло-
кировки перемещения рычага.
Во время движения авто-
мобиля нельзя переводить
рычаг выбора передач
в положение «Р» или «R».
«N» (Neutral) — нейтральное
положение, передачи не вклю-
чаются.
В этом положении рычага можно
пустить двигатель, однако это не
рекомендуется за исключением
случаев, когда двигатель заглох во
время движения автомобиля. В
режиме «N» можно буксировать
автомобиль со скоростью не выше
50 км/ч и на расстоянии не более
50 км. Запрещается буксировать
автомобиль задним ходом. Букси-
ровать автомобиль на большее
расстояние можно только с выве-
шенными передними колесами.
«D» (Drive) — движение вперед
с последовательным автоматиче-
ским переключением передач.
Это положение оптимально для
движения по автостраде и по заго-
родной трассе. Коробка передач
будет автоматически включать од-
ну из четырех передач, обеспечи-
вая лучшую экономичность.
При нажатии кнопки «over drive»
блокируется включение повы-
шающей (четвертой) передачи...
