17
Не рекомендуется исполь-
зовать режим рециркуля-
ции продолжительное вре-
мя, так как это может приве-
сти к увеличению влажности
воздуха в салоне и запотева-
нию стекол.

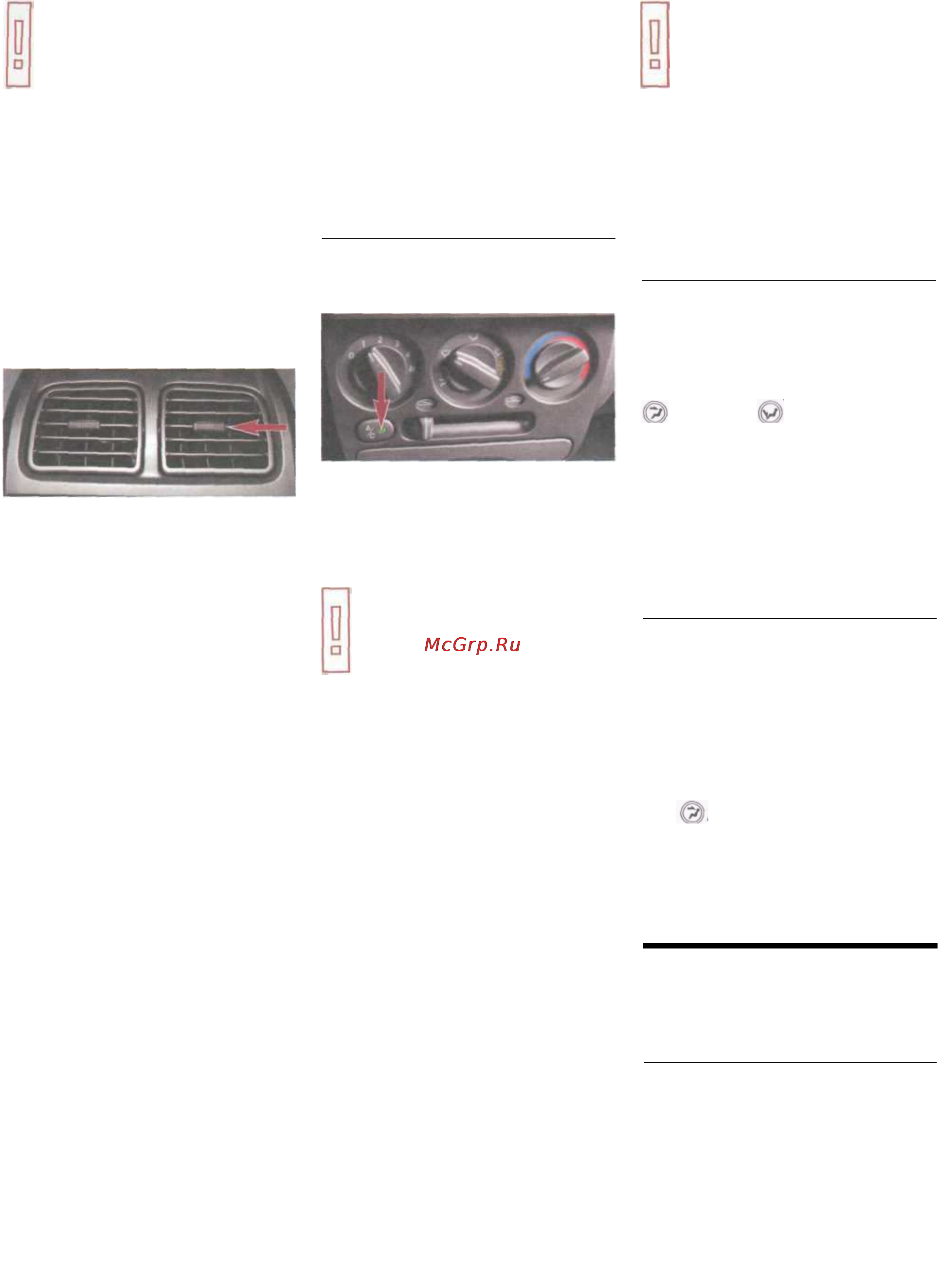

Воздух в салон может поступать
через центральные или боковые
дефлекторы системы отопления,
вентиляции и кондиционирования.
Направление потока воздуха из
дефлектора может быть отрегули-
ровано в горизонтальной и верти-
кальной плоскостях...
...рычажком, обеспечивающим
поворот направляющих дефлек-
тора.
Аналогично управляем направле-
нием потоков воздуха через боко-
вые дефлекторы.
Для предохранения ветрового стек-
ла и стекол дверей от запотевания
в теплое время года достаточно
направить на них холодный воз-
дух. Для этого необходимо:
• регулятором распределения по
токов направить воздух через
верхние щели панели приборов
и сопла обдува стекол передних
дверей;
• рычаг управления рециркуляци
ей воздуха перевести в крайнее
левое положение;
• рукоятку регулятора температу
ры перевести в синий сектор;
• включить соответствующий ре
жим вентилятора.
Для размораживания стекол на-
правляем на них подогретый воз-
дух, переведя рукоятку регулятора
температуры воздуха в красный сек-
тор и включив необходимый ре-
жим работы вентилятора. Для
предохранения заднего стекла от
запотевания и обмерзания,
включаем обогрев стекла, нажав
соответствующую клавишу. Обог-
реватель будет автоматически от-
ключен через 15 мин.
После размораживания стекол ре-
гулятором распределения потоков
воздуха выбираем желаемое на-
правление подачи воздуха в салон.
Для ускорения прогрева салона на
стоящем автомобиле рекомендует-
ся включить режим рециркуляции,
а при движении — выключить.
ВЫКЛЮЧАТЕЛЬ
КОНДИЦИОНЕРА
Для включения кондиционера при
работающем двигателе...
...нажимаем на кнопку.
При этом в кнопке загорается зе-
леный индикатор. Повторным
нажатием на кнопку выключаем
кондиционер.
Кондиционер не включа-
ется, если переключатель
режимов работы вентиля-
тора находится в
положении «О» или
температура наружного
воздуха ниже О "С. На
затяжных подъемах или в
условиях интенсивного го-
родского движения работа
кондиционера может приве-
сти к перегреву двигателя.
Во избежание этого, если
температура охлаждающей
жидкости выше допустимого
значения, кондиционер ре-
комендуется выключить.
Если автомобиль поставлен
на стоянку под прямыми лу-
чами солнца, перед включе-
нием кондиционера открой-
те окна и проветрите салон.
Если кондиционер не исполь-
зуется продолжительное вре-
мя, необходимо включать его
раз в неделю на несколько
минут — это способствует со-
хранению смазки на деталях
компрессора и уплотнениях,
что продлевает срок службы
системы кондиционирования.
Чтобы избежать запотева-
ния стекол в дождливую
погоду, переведите регуля-
тор распределения воздуха в
крайнее левое положение
(при выключенном отопите-
ле) и включите кондиционер.
РЕЖИМ
НОРМАЛЬНОГО
ОХЛАЖДЕНИЯ
Режим рекомендуется использовать
при поездках по городу и на трассе.
Режим рециркуляции воздуха вы-
ключен; регулятор распределения
воздуха переведен в положение
или ; регулятор
температуры воздуха находится в
синей зоне; положение
переключателя режимов работы
вентилятора — произвольное;
кондиционер — включен.
РЕЖИМ
МАКСИМАЛЬНОГО
ОХЛАЖДЕНИЯ
Максимальный режим охлаждения
салона рекомендуется использо-
вать в жаркую погоду или после
продолжительной стоянки автомо-
биля на солнце.
Включен режим рециркуляции
воздуха. Регулятор распределения
потоков воздуха переведен в ре-
жим ; регулятор температуры
воздуха — в крайнее левое поло-
жение; переключатель режимов
работы вентилятора — в положе-
ние «4»; кондиционер — включен.
БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОСТЕКЛОПОДЪЕМ-
НИКАМИ И НАРУЖНЫМИ
ЗЕРКАЛАМИ ЗАДНЕГО ВИДА
Блок управления электростекло-
подъемниками и наружными зерка-
лами заднего вида расположен на
подлокотнике двери водителя.
Управление электростеклоподъем-
никами и наружными зеркалами зад-
него вида осуществляется при вклю-
ченном зажигании автомобиля. Для
опускания или подъема стекла
водительской двери...
