ОПИСАНИЕ КОНСТРУКЦИИ
Двигатель оснащен системой рас-
пределенного впрыска топлива
с электронным управлением.
Электронный блок управления
(ЭБУ) двигателем представляет
собой мини-компьютер специаль-
ного назначения.

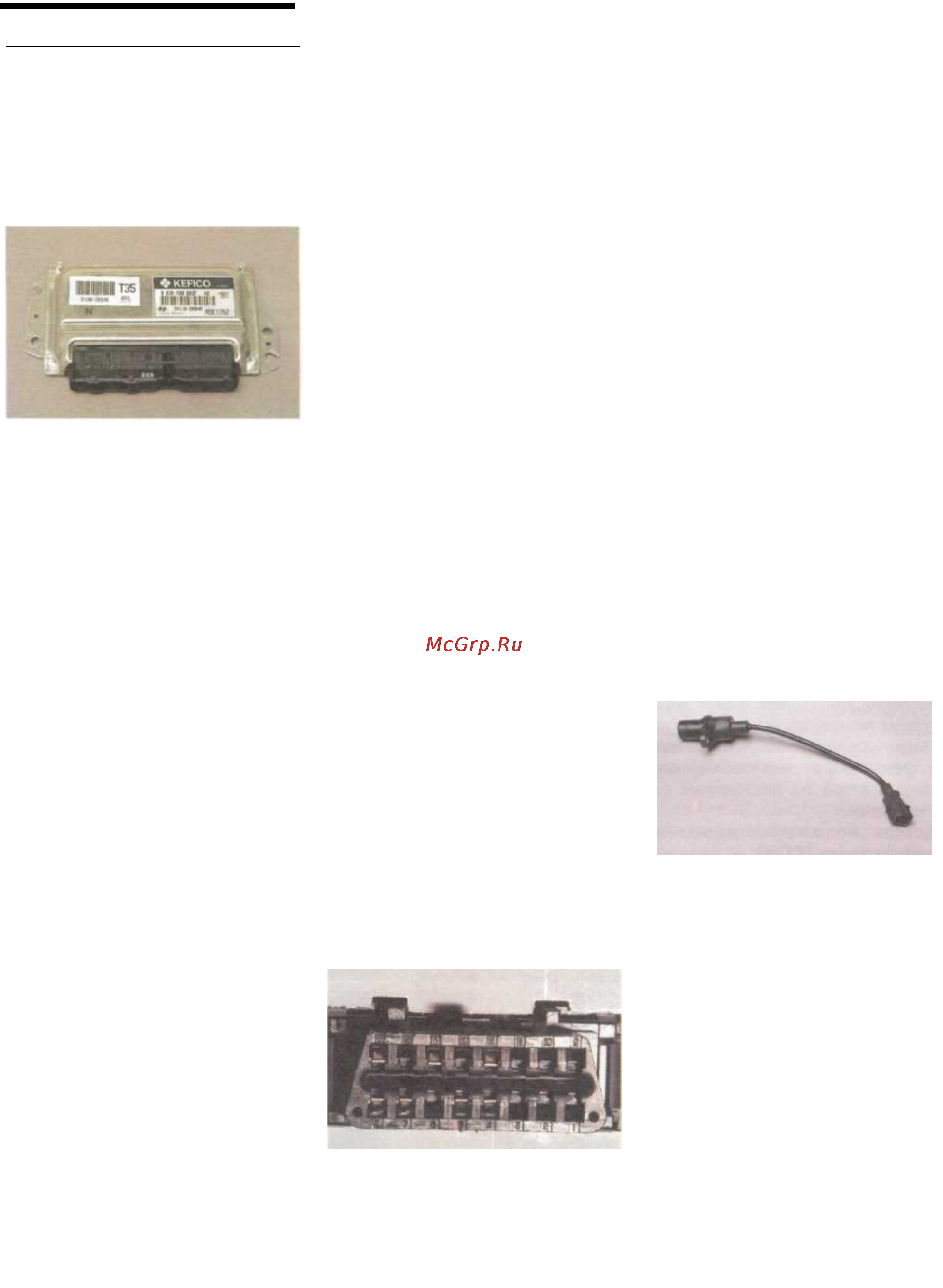

Блок управления
Он содержит три вида памяти —
оперативное запоминающее уст-
ройство (ОЗУ), программируемое
постоянное запоминающее уст-
ройство (ППЗУ) и электрически
программируемое запоминающее
устройство (ЭПЗУ). ОЗУ
используется компьютером для
хранения текущей информации о
работе двигателя и ее обработки.
Также в ОЗУ записываются коды
возникающих неисправностей.
Эта память энергозависима, т. е.
при отключении питания ее
содержимое стирается. ППЗУ
содержит собственно программу
(алгоритм) работы компьютера и
калибровочные данные
(настройки). Таким образом, ППЗУ
определяет важнейшие парамет-
ры работы двигателя: характер
кривых момента и мощности, рас-
ход топлива и т. п. ППЗУ энергоне-
зависима, т. е. ее содержимое не
изменяется при отключении пита-
ния. В ЭПЗУ записываются коды
иммобилайзера при «обучении»
ключей. Эта память также энерго-
независима.
Блок управления расположен в са-
лоне под панелью приборов слева
от ног водителя.
Датчики выдают электронному
блоку управления информацию
о параметрах работы двигателя
и скорости автомобиля, на осно-
вании которых блок управления
рассчитывает момент, длительность
и п орядок откры тия фор сунок
а также момент искрообразования.
При выходе из строя отдельных
датчиков или их цепей блок упра-
вления переходит на обходные ал-
горитмы работы; при этом могут
ухудшиться некоторые параметры
двигателя (мощность, приеми-
стость, экономичность), но движе-
ние с такими неисправностями
возможно. Исключение составля-
ет датчик положения коленчатого
вала — при неисправности датчи-
ка или его цепей двигатель рабо-
тать не может. Также двигатель не
будет работать при одновремен-
ном выходе из строя нескольких
датчиков. Датчики неремонтопри-
годны, при выходе из строя их за-
меняют.
Лампа неисправности системы
управления двигателем в комби-
нации приборов информирует во-
дителя о неисправностях, но не за-
прещает дальнейшее движение ав-
томобиля. Если система исправна,
то при включении зажигания лампа
загорается и гаснет сразу после пус-
ка двигателя. Если она горит при
работающем двигателе, в системе
управления двигателем имеются
неисправности, условные коды ко-
торых блок управления записывает
в память (ОЗУ). Если в дальнейшем
неисправность пропала (напри-
мер, восстановился контакт в цепи
датчика), лампа может погаснуть;
при этом код неисправности не
стирается, а сохраняется в памяти
и может быть считан с помощью
диагностического оборудования,
подключаемого к диагностическо-
му разъему, расположенному
справа от рулевой колонки под па-
нелью приборов.
Диагностический разъем
Чтобы стереть коды из памяти бло-
ка управления, необходимо от-
ключить аккумуляторную батарею
не менее чем на 10 с (или выбрать
соответствующий режим на диаг-
ностическом приборе). Отказ неко-
торых элементов систем питания
(электробензонасоса и его цепи)
и управления (модуля зажигания,
свечей и высоковольтных проводов)
не определяется блоком управле-
ния, и, следовательно, лампа неис-
правности системы управления
двигателем при этом не загорается.
Датчик положения коленчатого
вала — индукционного типа — ус-
тановлен на передней стороне
блока цилиндров, рядом с карте-
ром сцепления. Он выдает блоку
управления информацию об угло-
вом положении и частоте враще-
ния коленчатого вала. Датчик
представляет собой катушку
индуктивности, которая реагирует
на прохождение зубьев задающего
диска, закрепленного на
коленчатом валу (рядом с пятой
коренной шейкой) вблизи сердеч-
ника датчика. Два соседних зуба
на диске срезаны так, что образу-
ется впадина. При ее прохождении
датчик генерирует так называемый
«опорный» импульс синхрониза-
ции при каждом обороте коленча-
того вала.
Датчик положения коленчатого
вала
Датчик положения распредели-
тельного вала (датчик фаз),
представляющий собой датчик
Холла, установлен слева на прили-
ве головки блока цилиндров. Дат-
чик реагирует на прохождение
штифта, запрессованного в хво-
стовик распределительного вала
впускных клапанов. Датчик выдает
блоку управления информацию об
угловом положении и частоте вра-
щения распределительного вала.
На основании информации выход-
ных сигналов с датчиков положе-
ния коленчатого и распредели-
тельного валов блок управления
