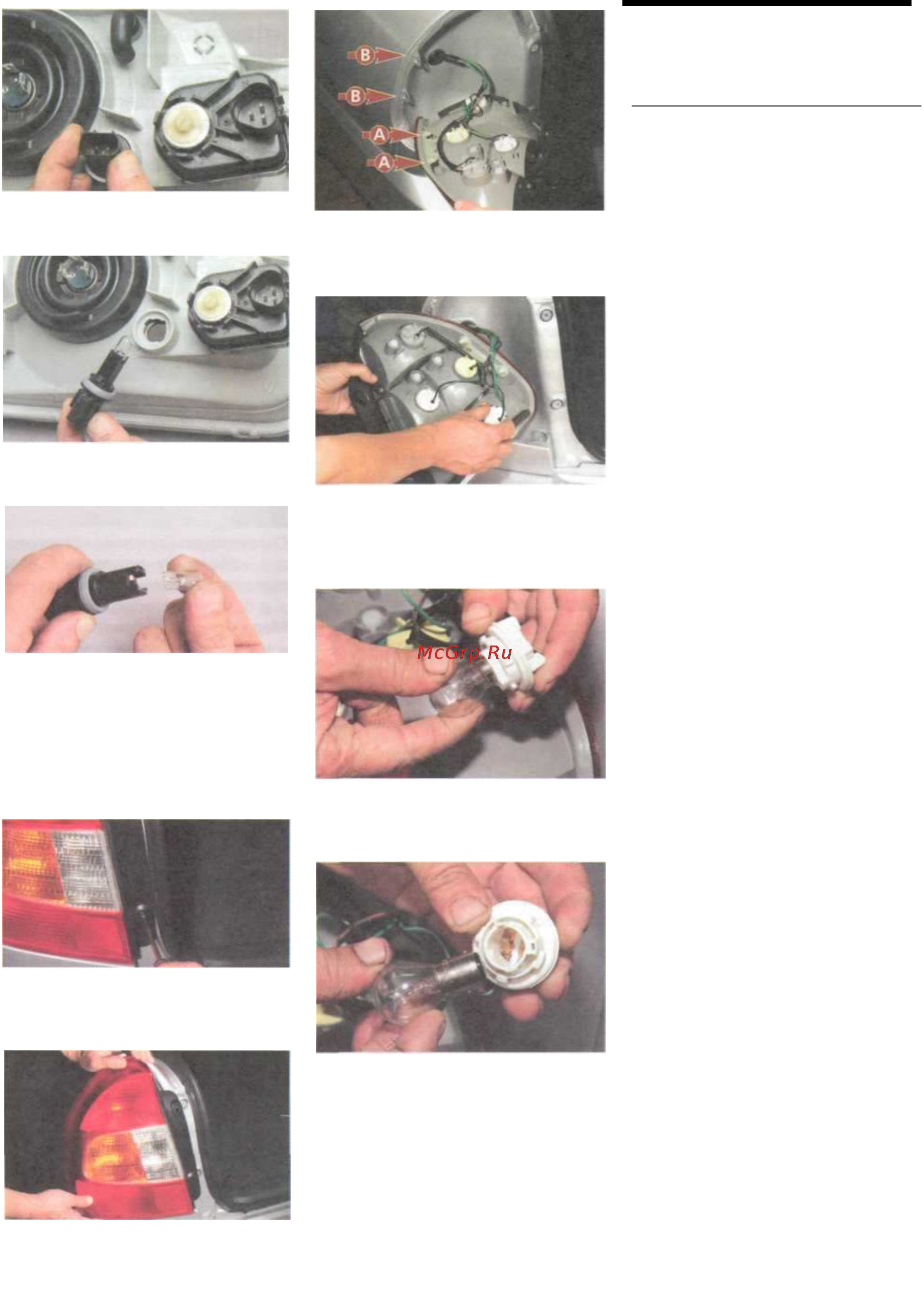

Поворачиваем патрон лампы
против часовой стрелки на 45°...
...и вынимаем его из корпуса
блок-фары.
Вынимаем лампу из патрона.
Устанавливаем новую лампу габа-
ритного света (W5W) в обратной
последовательности. Для замены
комбинированной лампы
габаритного света и сигнала
торможения в заднем фонаре...
...крестообразной отверткой от-
ворачиваем два самореза креп-
ления фонаря...
...и сдвигаем фонарь в сторону
так...
...чтобы вывести два штифта
(А) держателя фонаря из про-
ушин (В) на кузове.
Поворачиваем патрон до упора
против часовой стрелки...
...и вынимаем патрон с лампой из
корпуса фонаря.
Нажав на лампу, поворачиваем
ее до упора против часовой
стрелки...
...и вынимаем лампу из патрона.
Обратите внимание: выступы на
цоколе комбинированной лампы
габаритного света и сигнала тор-
можения расположены на разных
уровнях и должны войти в соот-
ветствующие внутренние пазы па-
трона.
Устанавливаем лампу и фонарь
в обратной последовательности.
ПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРНОЙ
БАТАРЕИ ДРУГОГО
АВТОМОБИЛЯ
Если двигатель не пускается по
причине разряда аккумуляторной
батареи (стартер не проворачива-
ет коленчатый вал или проворачи-
вает слишком медлено), можно
воспользоваться старым водитель-
ским способом — «прикуривани-
ем», т. е. пуском двигателя от ак-
кумуляторной батареи другого ав-
томобиля.
В том случае, если двигатель авто-
мобиля с разряженной аккумуля-
торной батареей исправен, то при
«прикуривании» он пустится сразу.
Двигатель с неполадками в системе
питания или управления и разря-
женной (от безрезультатных попы-
ток пуска неисправного двигателя)
батареей пускать «прикуриванием»
не имеет смысла. Если после пуска
двигателя от батареи-«донора»
и последующей подзарядки разря-
женной батареи стартер вновь от-
кажется проворачивать коленчатый
вал двигателя, значит, батарея не-
исправна и требует замены. Для
«прикуривания» необходим
комплект из двух соединительных
кабелей обязательно заводского
(не самодельного!) изготовления.
Важнейший параметр кабеля —
сечение его проводника (без учета
толщины изоляции). Оно должно
быть не менее 16 мм
2
или пример-
но равно сечению провода, соеди-
няющего аккумуляторную бата-
рею со стартером (также без учета
толщины изоляции). Длина каждо-
го кабеля должна быть не менее
1м (оптимально 1,2-1,5 м). На
концах каждого кабеля уста-
новлены зажимы для крепления
к выводам аккумуляторных бата-
рей. Чтобы не перепутать поляр-
ность при подключении, один из
кабелей или только ручки его за-
жимов окрашены в красный цвет.
Этот кабель, как правило, ис-
пользуется для соединения поло-
жительных выводов аккумулятор-
ных батарей. Кабель, подключае-
мый к отрицательному выводу
аккумуляторной батареи-«доно-
ра», имеет черный или синий цвет.
