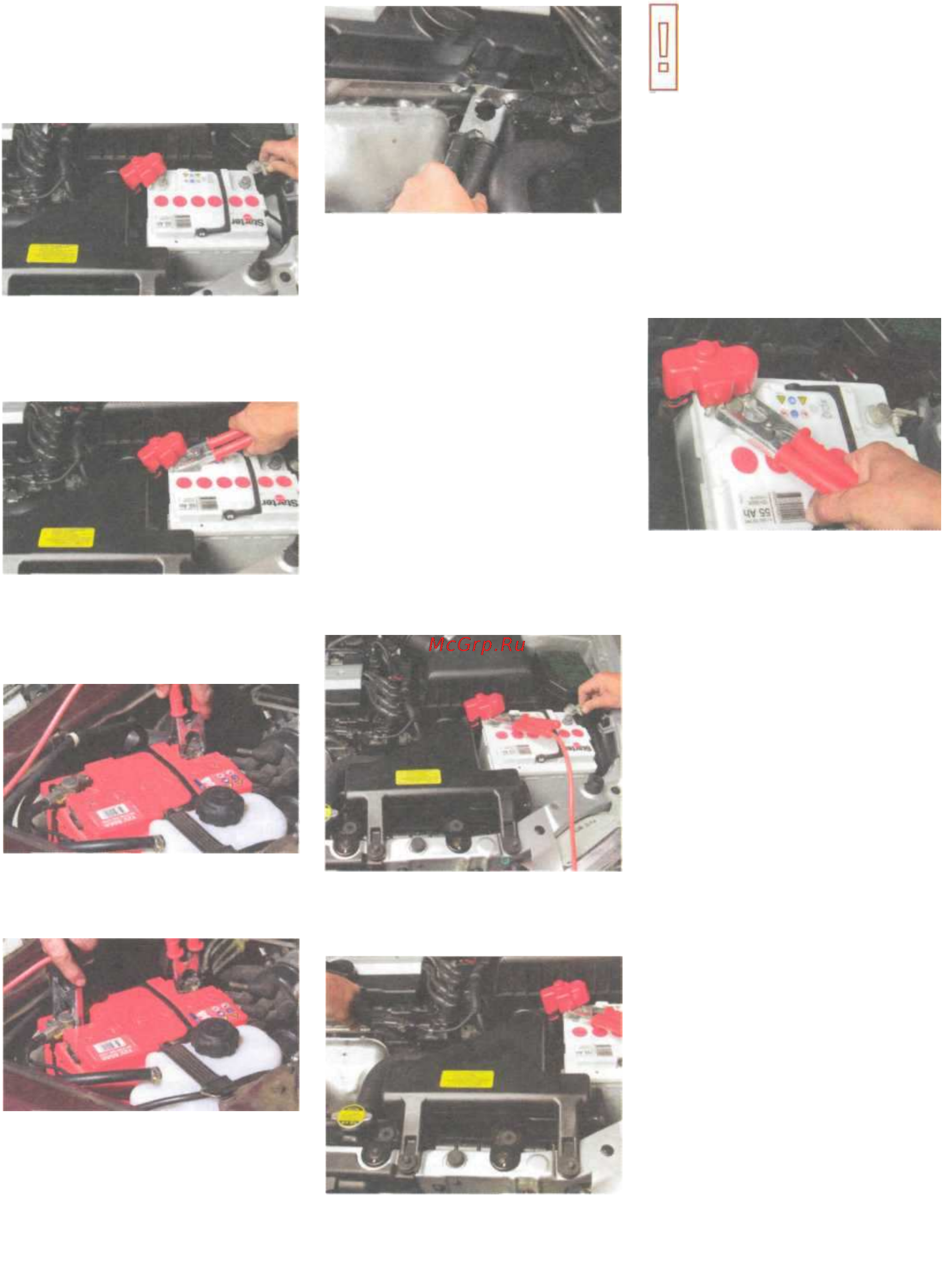

При «прикуривании» необходимо
придерживаться следующего по-
рядка действий.
Выключаем зажигание автомоби-
ля-«донора», затем...
...отсоединяем клемму «мину-
сового» провода от вывода раз-
ряженной аккумуляторной ба-
тареи.
Соединяем зажим «плюсового»
(красного) соединительного ка-
беля с положительным выво-
дом разряженной батареи.
Соединяем второй зажим крас-
ного кабеля с положительным
выводом батареи-"донора"...
...а зажим «минусового» (чер-
ного или синего) кабеля соеди-
няем с отрицательным выво-
дом этой же батареи.
Второй зажим «минусового» кабе-
ля соединяем с «массой» (кузовом
или двигателем) автомобиля с раз-
ряженной батареей.
Лучше всего соединить зажим
кабеля с массивными металли-
ческими неокрашенными и не-
загрязненными деталями дви-
гателя.
Пускаем двигатель автомобиля-
«донора», затем — пускаем двига-
тель автомобиля с разряженной ак-
кумуляторной батареей. Если это
удалось, поддерживаем повышен-
ную частоту вращения коленчатого
вала автомобиля с разряженной ба-
тареей, чтобы при отключении ба-
тареи-«донора» и подключении
разряженной батареи двигатель не
заглох.
Чтобы избежать резкого скачка на-
пряжения в бортовой сети автомо-
биля-«донора»...
...соединяем «минусовой» про-
вод с отрицательным выводом
разряженной батареи...
...и отсоединяем зажим «мину-
сового» кабеля от «массы» ав-
томобиля с разряженной бата-
реей.
Скачок напряжения в бор-
товой сети автомобиля
с электронной системой уп-
равления двигателем мо-
жет вывести из строя контрол
лер системы управления.
Именно поэтому пускать дви-
гатель с разряженной аккуму-
ляторной батареей, приме-
няя соединительные кабели,
следует только в последова-
тельности, описанной выше.
Отсоединяем зажимы «плюсово-
го» кабеля от положительного
вывода разряженной батареи...
...и батареи-«донора». Меры
предосторожности:
• не касайтесь неизолированных
участков зажимов соединитель
ных кабелей;
• при соединении красным кабе
лем положительных выводов ак
кумуляторных батарей следите
за тем, чтобы неизолированные
участки зажимов не соприкаса
лись с любыми металлическими
частями автомобиля, имеющи
ми контакт с «массой». Это мо
жет вызвать короткое замыка
ние и повреждение батареи;
• при температуре окружающей
среды -10 °С и ниже электролит
разряженной батареи замерза
ет. При «прикуривании» батареи
с замерзшим электролитом мо
жет произойти взрыв. Во избе
жание взрыва, нужно предвари
тельно отогреть батарею в теп
лом помещении;
• соединительный «минусовой»
кабель нельзя подключать к от
рицательному выводу разряжен
ной аккумуляторной батареи из-
за опасности воспламенения
и взрыва выделяющегося при за
рядке гремучего газа от случай
ной искры.
