39

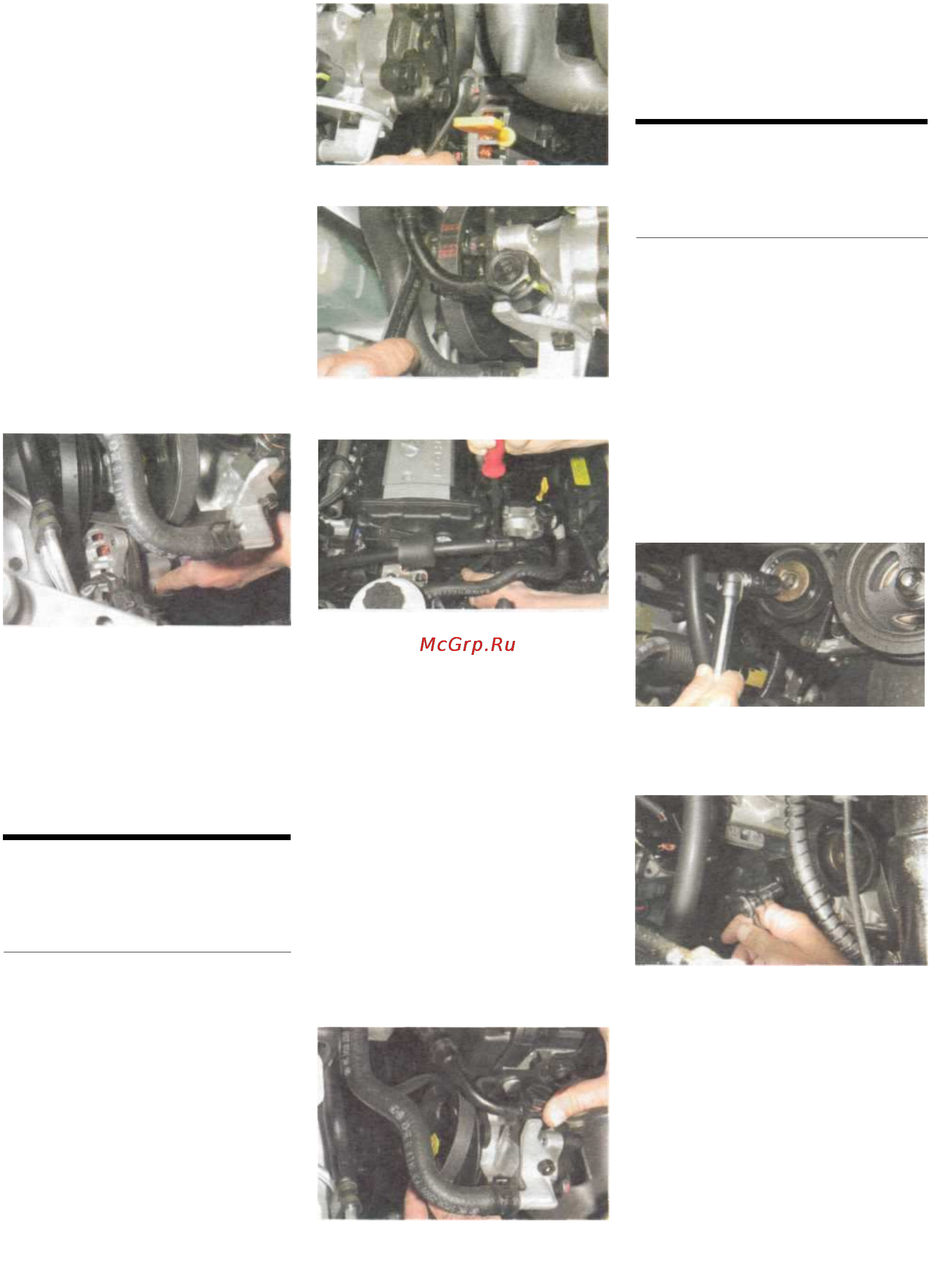

За болт крепления шкива коленча-
того вала поворачиваем вал по ча-
совой стрелке на два-три оборота
и проверяем натяжение ремня.
Чрезмерное натяжение ремня вы-
зывает повышенные нагрузки на
подшипники генератора и насоса
охлаждающей жидкости, что при-
водит к преждевременному выхо-
ду их из строя.
Для замены ремня снимаем пра-
вый пластмассовый брызговик
двигателя (см. «Снятие брызгови-
ков двигателя», с. 143). Головкой
«на 12» ослабляем затяжку гайки
и болта крепления генератора (см.
выше). Тем же инструментом
вращаем регулировочный болт
против часовой стрелки, ослабляя
натяжение ремня.
Сдвинув генератор к блоку ци-
линдров...
...снимаем ремень со шкивов
и вынимаем его.
Новый ремень устанавливаем в об-
ратной последовательности.
Регулируем натяжение ремня (см.
выше).
РЕГУЛИРОВКА НАТЯЖЕНИЯ
И ЗАМЕНА РЕМНЯ НАСОСА
ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ
Для проверки натяжения ремня
нажимаем пальцем руки на ре-
мень посередине между шкивами
насоса гидроусилителя руля и на-
соса охлаждающей жидкости (см.
схему привода вспомогательных
агрегатов.с. 51).
При усилии нажатия около 10 кгс
прогиб ремня должен составлять
7-10 мм.
Для регулировки натяжения рем-
ня ключом «на 12» ослабляем за-
тяжку...
Отжимая монтажной лопаткой
насос от двигателя, натягиваем
ремень...
...ив таком положении затягива-
ем болт верхнего крепления насо-
са гидроусилителя рулевого управ-
ления.
Проверяем натяжение ремня и за-
тягиваем болт нижнего крепления
насоса. Чрезмерное натяжение
ремня вызовет повышение нагруз-
ки на подшипники насоса. Для
замены ремня насоса гидроуси-
лителя рулевого управления снима-
ем ремень генератора (см. «Регули-
ровка натяжения и замена ремня
привода генератора», с. 38). При
ослабленной затяжке болтов
крепления насоса (см. выше)...
...сдвигаем насос к двигателю
и снимаем ремень со шкивов.
Новый ремень устанавливаем в об-
ратной последовательности.
Регулируем натяжение ремня (см.
выше).
РЕГУЛИРОВКА НАТЯЖЕНИЯ
И ЗАМЕНА РЕМНЯ
ПРИВОДА КОМПРЕССОРА
КОНДИЦИОНЕРА
Снимаем правый брызговик двига-
теля (см. «Снятие брызговиков
двигателя», с. 143). Для проверки
натяжения ремня нажимаем
пальцем руки на ремень
посередине между шкивами колен-
чатого вала и компрессора конди-
ционера (см. схему привода вспо-
могательных агрегатов на с. 51).
При усилии нажатия около 10 кгс
прогиб ремня должен составлять
около 8 мм. Для натяжения
ремня...
Головкой «на 12» вращаем по
часовой стрелке регулировоч-
ный болт, натягивая ремень.
Проверяем натяжение ремня и за-
тягиваем гайку крепления ролика.
Для замены ремня привода ком-
прессора кондиционера снимаем
ремень генератора (см. «Регули-
ровка натяжения и замена ремня
привода генератора», с. 38). При
ослабленной затяжке гайки
крепления натяжного ролика от-
ворачиваем регулировочный болт
(см. выше)...
...
болта
нижнего
...
...и болта верхнего креплений
насоса к кронштейну.
...головкой «на 14»
ослабляем
гайку крепления натяжного ро-
лика.
