Hyundai Accent [142/230] Снятие вещевого ящика
![Hyundai Accent [142/230] Снятие вещевого ящика](/views2/1011715/page142/bg8e.png)
144
...и снимаем его.
Устанавливаем щиток в обратной
последовательности.

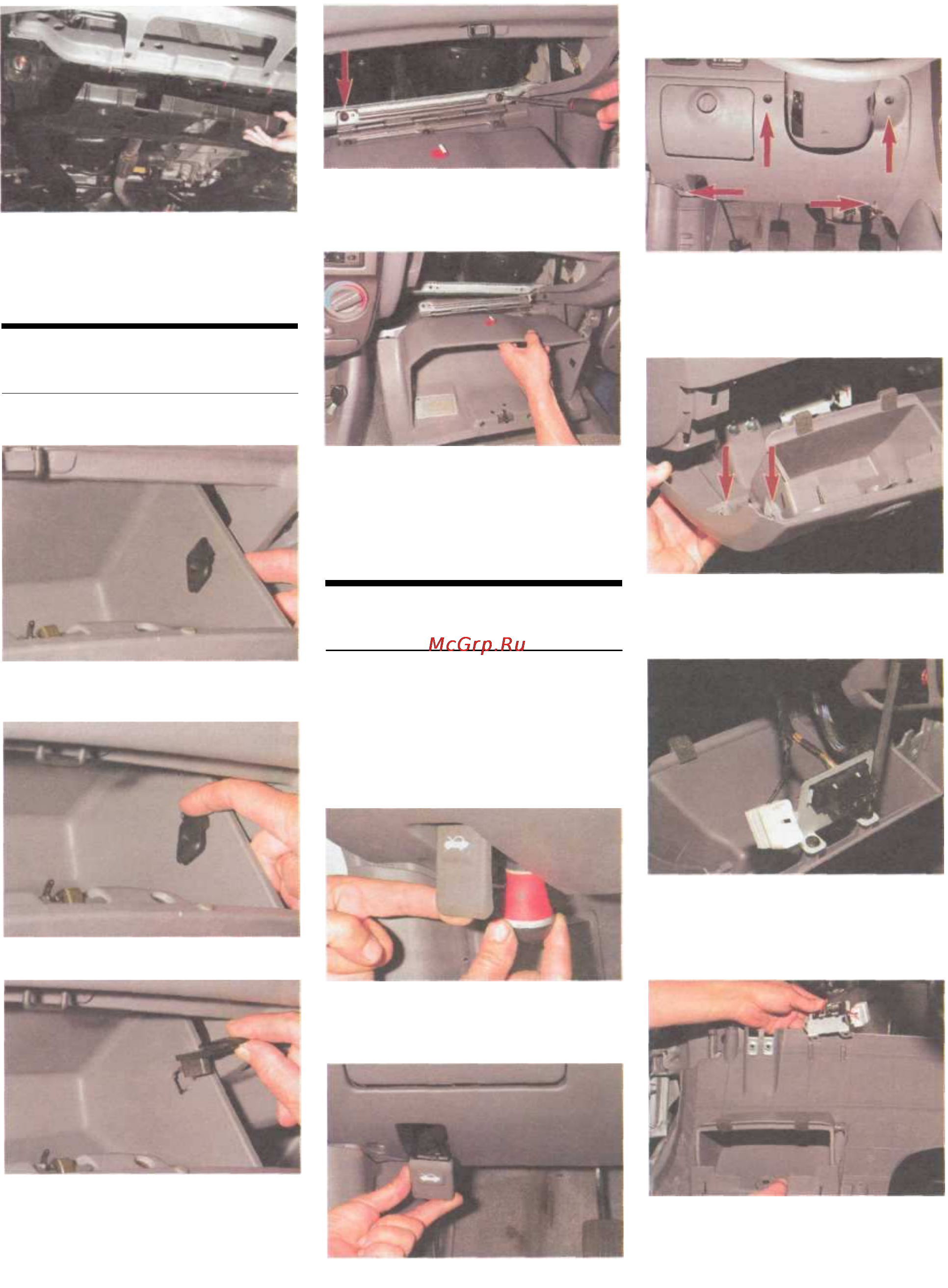

СНЯТИЕ ВЕЩЕВОГО
ЯЩИКА
Открываем вещевой ящик.
Нажав на фиксатор ограничи-
теля...
...и снимаем, выводя через
отверстие в боковой стенке
ящика.
Аналогично снимаем ограничи-
тель с другой стенки.
Крестообразной отверткой от-
ворачиваем два самореза креп-
ления...
...и снимаем вещевой ящик
вместе с петлей.
Устанавливаем вещевой ящик
в обратной последовательности.
СНЯТИЕ НАКЛАДКИ
ПАНЕЛИ ПРИБОРОВ
Накладку снимаем для доступа
к педальному узлу, рулевой колон-
ке, ЭБУ или блоку реле, установ-
ленному под накладкой. Потянув
ручку привода замка капота на
себя...
...крестообразной отверткой от-
ворачиваем два винта крепле-
ния кронштейна ручки...
...расположив ее вместе с тросом
на коврике пола.
Крестообразной отверткой от-
ворачиваем четыре самореза
крепления накладки панели
приборов...
...и, преодолевая сопротивле-
ние фиксаторов, отводим на-
кладку от панели приборов.
Крестообразной отверткой от-
ворачиваем два самореза креп-
ления кронштейна диагности-
ческого разъема к накладке...
...и снимаем накладку панели
приборов.
Устанавливаем накладку в обрат-
ной последовательности.
...
сдвигаем
его
...
...
и
снимаем
ручку
...
