Hyundai Accent [97/230] Снятие и установка внутреннего шарнира
![Hyundai Accent [97/230] Снятие и установка внутреннего шарнира](/views2/1011715/page97/bg61.png)
99
Закладываем в корпус шарнира
около 40 г смазки, а 45 г равно-
мерно распределяем в гофрах
чехла.
Напрессовываем шарнир на вал,
нанося удары молотком через вы-
колотку из мягкого металла.
Надеваем на корпус шарнира за-
щитный чехол.
В специальной кольцевой про
точке на вале...
...закрепляем чехол малым хо
мутом.
Отверткой с тонким лезвием от-
тягиваем кромку чехла от корпу-
са, чтобы уравнять давление
воздуха внутри и снаружи чехла.
Закрепляем чехол на корпусе
большим хомутом и устанавлива-
ем привод на автомобиль.

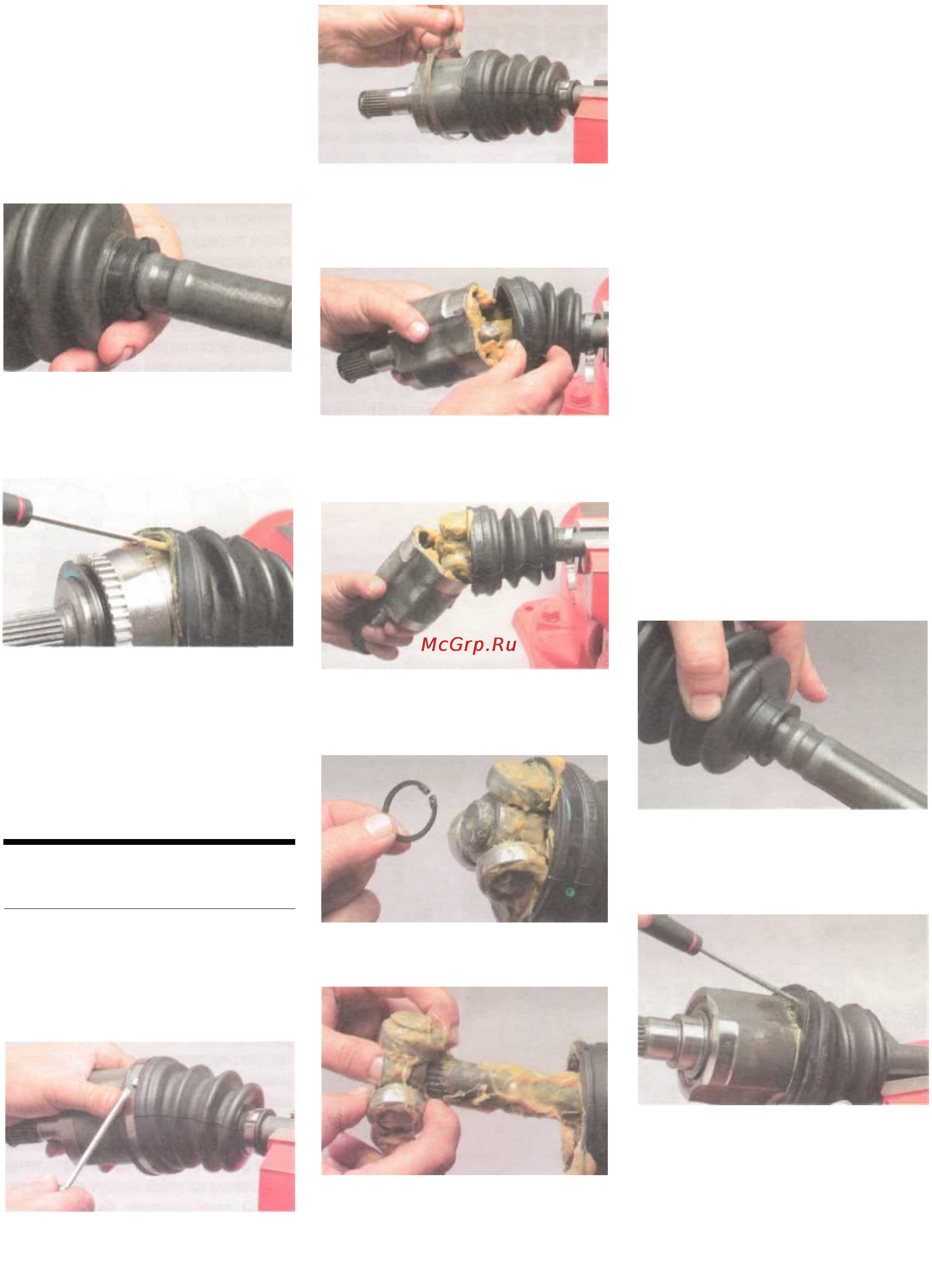

СНЯТИЕ И УСТАНОВКА
ВНУТРЕННЕГО ШАРНИРА
Снимаем привод переднего коле-
са (см. «Снятие приводов перед-
них колес», с. 97). Зажимаем вал
в тиски с накладками губок из
мягкого металла.
...снимаем большой хомут кре-
пления чехла.
Аналогично снимаем малый хомут
и сдвигаем его по валу.
Сдвигаем чехол по валу.
Помечаем взаимное положение
корпуса и трехшиповика.
Снимаем корпус шарнира.
Щипцами разжимаем стопорное
кольцо...
...и вынимаем его из проточки
вала.
Снимаем с вала трехшиповик...
...и защитный чехол.
Очищаем вал от старой смазки.
Если шарнир разобран для замены
чехла, удаляем из шарнира остат-
ки смазки, промываем его в керо-
сине или бензине. После этого
протираем чистой ветошью и обду-
ваем сжатым воздухом. Осматри-
ваем ролики, трехшиповик и внут-
реннюю полость корпуса. Задиры,
вмятины, следы коррозии не допус-
каются. Подшипники должны вра-
щаться свободно, без заеданий.
При обнаружении неисправности
заменяем шарнир в сборе. Если не-
обходимости в замене шарнира
нет, то при его сборке устанавлива-
ем снятые детали на вал, совмещая
метки.
Надеваем на вал малый хомут и за-
щитный чехол. Чтобы не повредить
чехол, предварительно обматыва-
ем шлицевой конец вала изоляци-
онной лентой.
Устанавливаем на вал трехшипо-
вик и фиксируем его стопорным
кольцом.
Закладываем в корпус шарнира
около 60 г смазки, а 35 г равномер-
но распределяем в гофрах чехла.
Устанавливаем корпус шарнира
и надеваем на него чехол.
В специальной кольцевой про-
точке на вале...
...закрепляем чехол малым хому-
том.
Отверткой с тонким лезвием от-
водим чехол от корпуса, чтобы
уравнять давление воздуха
внутри и снаружи чехла.
Закрепляем чехол на корпусе боль-
шим хомутом и устанавливаем
привод на автомобиль.
Разогнув отверткой лепестки
замка...
