проводу к теплообменнику испа-
рителя, проходит через дроссель-
ный клапан. На выходе из клапана
давление и температура хлада-
гента резко снижаются и в испа-
рителе, куда хладагент попадает
уже в газообразном состоянии,
происходит теплообмен с обтека-
ющим его потоком воздуха. Охла-
жденный таким образом воздух
поступает в салон автомобиля. Из
теплообменника испарителя га-
зообразный хладагент вновь по-
ступает в компрессор, и рабочий
цикл повторяется. На участке
трубопровода между
компрессором и теплообменни-
ком конденсатора установлен
двойной выключатель, работаю-
щий от давления. Когда давление
хладагента в системе падает ниже
определенного значения, вентиля-
тор теплообменника конденсато-
ра выключается для исключения
расхода энергии на питание венти-
лятора. Когда давление в системе
превышает предельно допустимое
значение, компрессор выключает-
ся (электромагнитная муфта от-
ключает вал компрессора от его
шкива) во избежание перегрева
хладагента. Для предотвращения
замораживания теплообменника
испарителя при чрезмерном охла-
ждении системы используется тер-
мовыключатель, подающий сиг-
нал на выключение компрессора
кондиционера.
Дренажный шланг слива кон-
денсата из корпуса испарителя
находится на щитке передка
справа.
Лужица конденсата под передней
частью стоящего автомобиля с ра-
ботающим кондиционером явля-
ется нормой.
Система кондиционирования воз-
духа должна разряжаться или за-
ряжаться хладагентом на специа-
лизированных сервисах по обслу-
живанию систем кондициониро-
вания.
Хладагент в системе
кондиционирования
находится под высоким
давлением. При работах,
связанных с
разгерметизацией системы
кондиционирования, следует
избегать попадания хлада-
гента на кожу, глаза и в ды-
хательные пути. Любые рабо-
ты с ним необходимо про-
водить в проветриваемом
помещении. При заправке си-
стемы кондиционирования
следует использовать только
рекомендуемые заводом-из-
готовителем материалы. За-
прещается проводить свароч-
ные или паяльные работы на
узлах системы кондициони-
рования.

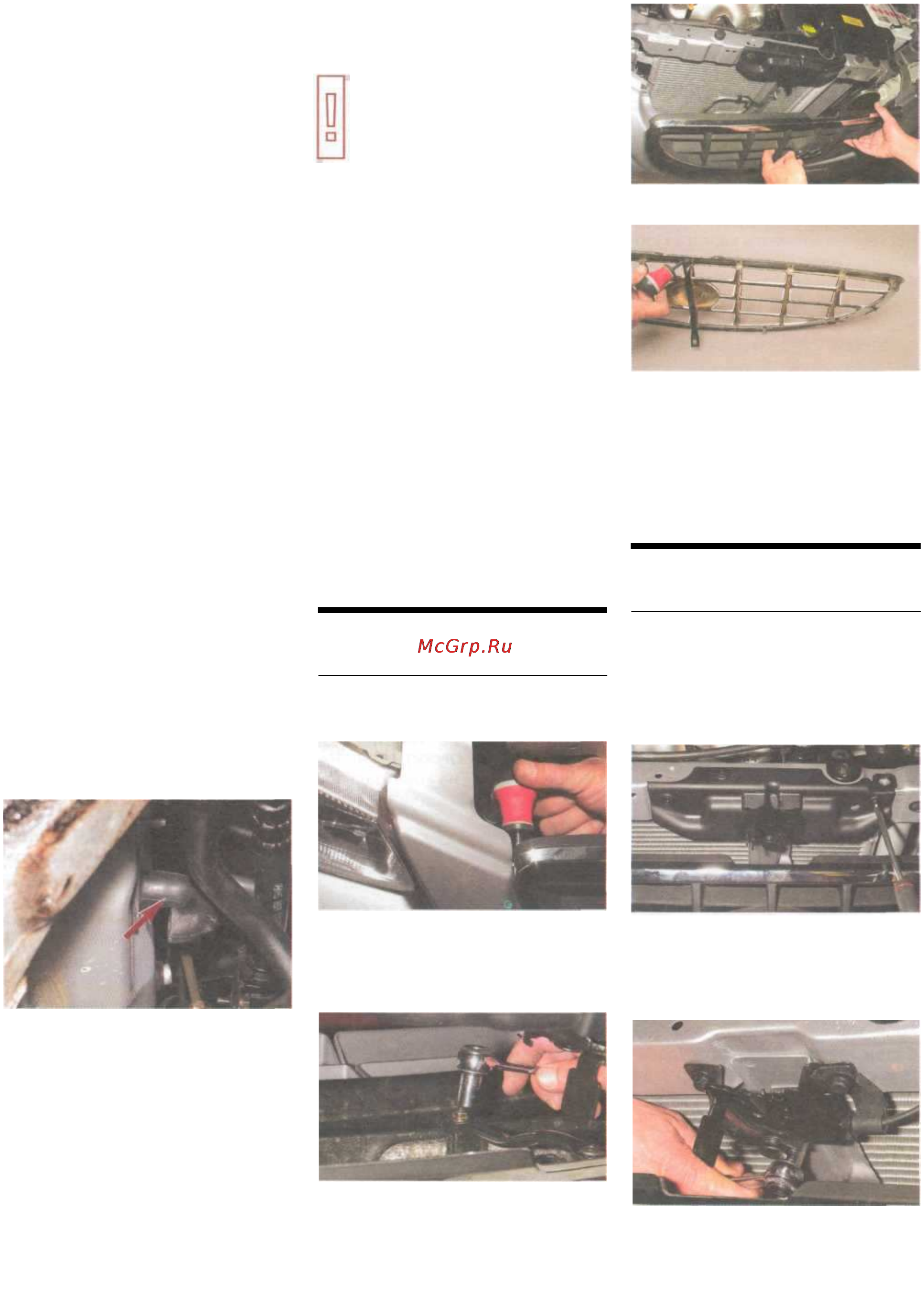

СНЯТИЕ ОБЛИЦОВКИ
РАДИАТОРА
Открываем капот и ставим его на
упор.
Крестообразной отверткой от-
ворачиваем 7 саморезов креп-
ления облицовки радиа тора
к переднему бамперу.
Головкой «на 10» отворачиваем
гайку крепления кронштейна
облицовки радиатора к попере-
чине бампера.
Крестообразной отверткой от-
ворачиваем саморез крепления
кронштейна облицовки радиа-
тора.
Устанавливаем облицовку радиато-
ра в обратной последовательности.
СНЯТИЕ ЗАМКА КАПОТА И
ТРОСА ПРИВОДА ЗАМКА
Для снятия замка капота снимаем
резонатор (см. «Снятие резонато-
ра, корпуса воздушного фильтра
и воздуховода с глушителем шума
впуска», с. 68).
Отворачиваем три винта (замка)
пистонов крепления кожуха...
...освобождаем пистоны и снима-
ем кожух замка.
Головкой «на 10» отворачиваем
три болта крепления замка.
Снимаем
облицовку
радиатора
.
