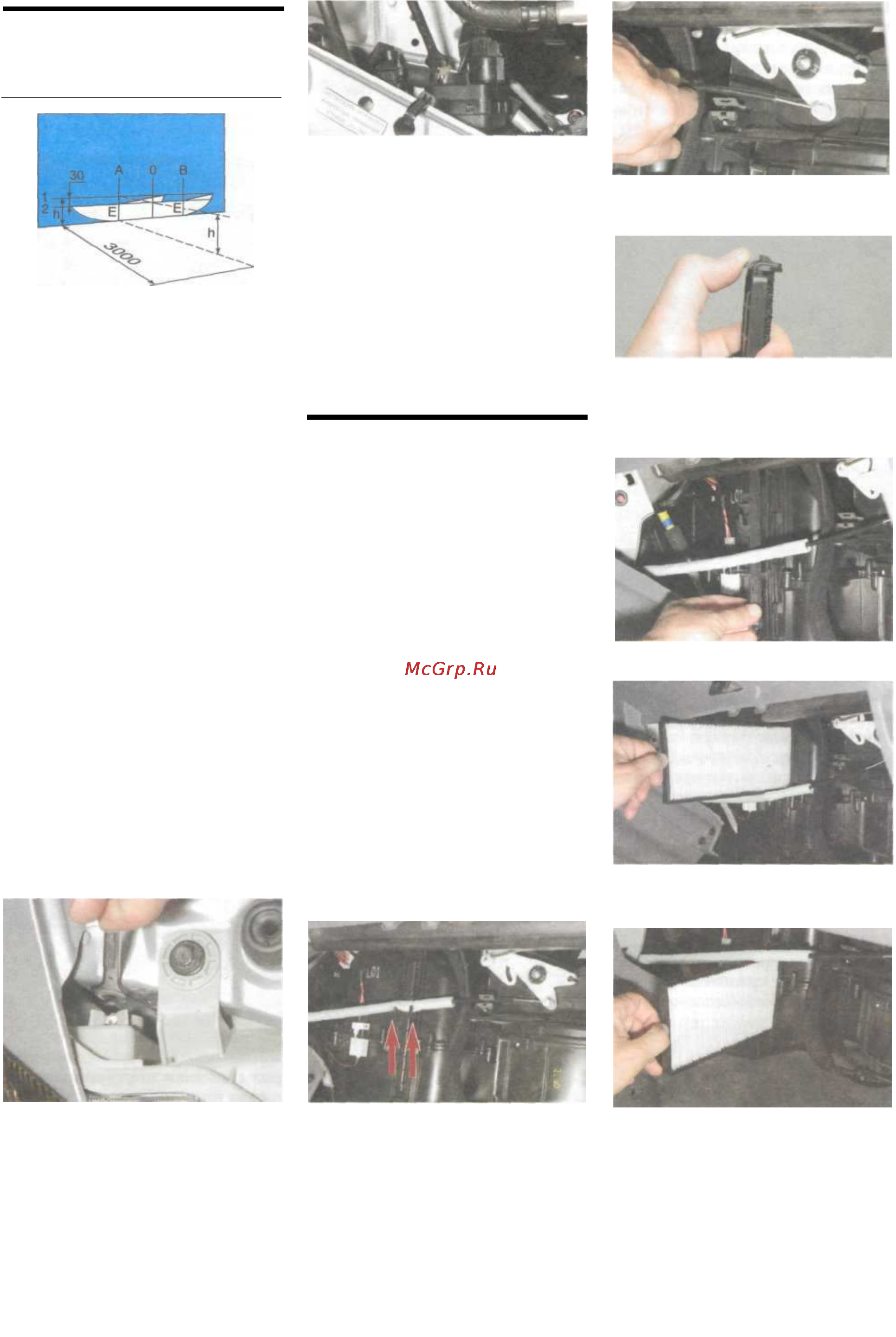

44
Регулировку направления пучков
света фар проводим на полностью
заправленном и снаряженном авто-
мобиле, при нормальном давлении
воздуха в шинах. На сиденье води-
теля помещаем груз весом 75 кг.
Устанавливаем автомобиль на
ровной горизонтальной площадке
на расстоянии 3 м от экрана (мож-
но использовать стену гаража,
лист фанеры или оргалита разме-
ром 1x2 м). На экране проводим
горизонтальную линию на высоте,
равной расстоянию от центра фар
до пола). Ниже ее на 30 мм прово-
дим параллельную линию. Нано-
сим на экране вертикальную осе-
вую линию (расстояние от нее до
центра левой и правой фар долж-
но быть равным) и линии, соответ-
ствующие центрам фар (АЕ и BE).
Устанавливаем регулятор электро-
корректора фар в положение «0»
(один водитель или водитель с пас-
сажиром на переднем сиденье)
и включаем ближний свет фар. За-
крываем левую фару непрозрачным
материалом или отсоединяем от
нее колодку проводов.
...а поворачивая внутренний
регулятор — в горизонтальной
плоскости.
При этом верхняя граница свето-
вог о по то к а д олж на совпас т ь
с нижней горизонтальной линией,
а точка пересечения горизонталь-
ного и наклонного участков свето-
вого потока — с линией, соответ-
ствующей центру правой фары.
Аналогично регулируем направле-
ние светового пучка левой фары.
ЗАМЕНА ФИЛЬТРУЮЩИХ
ЭЛЕМЕНТОВ СИСТЕМЫ
ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ
И КОНДИЦИОНИРОВАНИЯ
Фильтрующие элементы необхо-
димо заменять через каждые
20000 км пробега. При эксплуата-
ции автомобиля в запыленной
местности пробег между замена-
ми элементов следует сократить
в 1,5-2 раза. Деформированные
или поврежденные элементы необ-
ходимо заменить независимо от
пробега.
В системе установлены два одина-
ковых фильтрующих элемента, по-
этому заменять их необходимо
вместе.
Для замены фильтрующих эле-
ментов снимаем вещевой ящик
(см. «Снятие электровентилятора
отопителя», с. 138).
...и из металлического держате-
ля на корпусе отопителя.
Нажав фиксатор крышки фильт-
рующих элементов (для на-
глядности показано на снятой
крышке)...
Вынимаем из корпуса отопите-
ля верхний...
Поворачивая наружный регу-
лятор ключом «на 8» изменяем
положение светового пучка
правой фары в вертикальной
плоскости...
Вынимаем трос заслонки управ-
ления режимом рециркуляции
воздуха из пластмассовых дер-
жателей на крышке фильтрую-
щих элементов...
...и нижний фильтрующие эле-
менты.
Устанавливаем фильтрующие эле-
менты в обратной последователь-
ности.
РЕГУЛИРОВКА
НАПРАВЛЕНИЯ
ПУЧКОВ СВЕТА ФАР
...
снимаем
крышку
.
