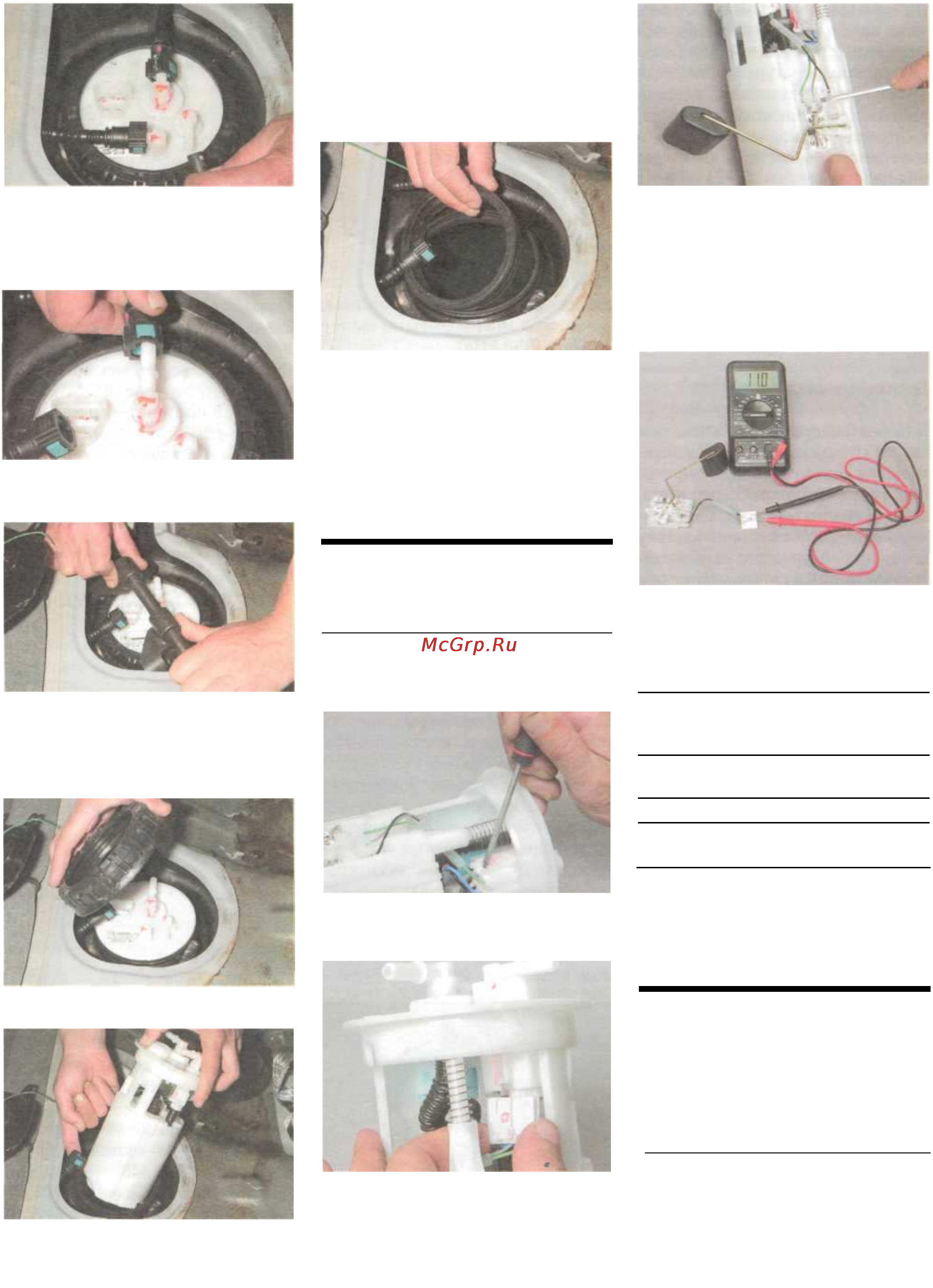

Hyundai Accent [60/230] Замена датчика указателя уровня топлива
![Hyundai Accent [60/230] Замена датчика указателя уровня топлива](/views2/1011715/page60/bg3c.png)
62
Снимаем шланг с патрубка
крышки топливного модуля.
Нажав на фиксаторы наконечни-
ков трубок...
...снимаем их с патрубков
крышки.
Приспособлением для стяжки
пружин подвески автомобиля
отворачиваем прижимное коль-
цо топливного модуля...
Поднимая и поворачивая топ-
ливный модуль...
...выводим поплавок датчика ука-
зателя уровня топлива из отвер-
стия в баке.
Сливаем остатки топлива из топ-
ливного модуля в заранее подго-
товленную емкость.
Снимаем уплотнительное рези-
новое кольцо.
Устанавливаем топливный модуль
в обратной последовательности.
Включив зажигание, проверяем
герметичность соединений топли-
проводов.
ЗАМЕНА ДАТЧИКА
УКАЗАТЕЛЯ УРОВНЯ
ТОПЛИВА
Снимаем топливный модуль (см.
«Снятие топливного модуля», с. 61).
...и отсоединяем колодку про-
водов датчика указателя от
разъема в крышке топливного
модуля.
Нажав отверткой на фиксатор
колодки жгута проводов датчи-
ка указателя уровня топлива
и сдвигая его вниз по направля-
ющим...
...снимаем датчик указателя уров-
ня топлива.
Перемещая поплавок, оммет-
ром проверяем сопротивление
датчика указателя уровня топ-
лива в трех его положениях.
Положение
поплавка
указателя
Сопротивление,
Ом
Нижнее
(пустой бак)
110
Среднее
40
Верхнее
(полный бак)
11
Устанавливаем датчик указателя
уровня топлива в обратной после-
довательности.
ЗАМЕНА
ТОПЛИВНОГО НАСОСА,
РЕГУЛЯТОРА ДАВЛЕНИЯ И
ГРАВИТАЦИОННОГО
КЛАПАНА ТОПЛИВНОГО
МОДУЛЯ
Снимаем топливный модуль (см.
«Снятие топливного модуля»,
с. 61) и датчик указателя уровня
топлива (см. «Замена датчика
указателя уровня топлива»).
...
и
снимаем
кольцо
.
Шлицевой отверткой нажима-
ем на фиксатор...
