63

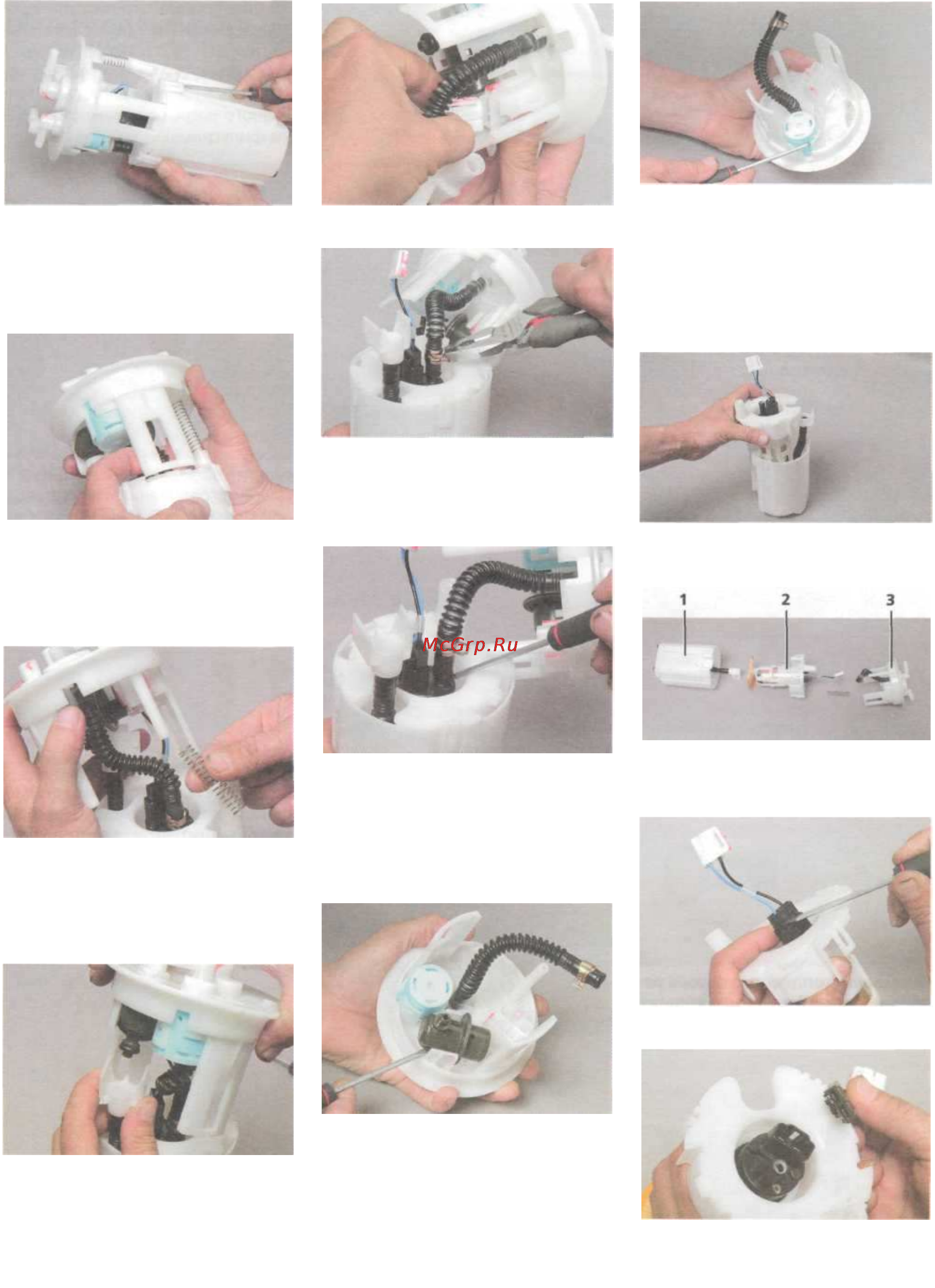

Шлицевой отверткой поддева-
ем четыре фиксатора крышки
и стакана топливного модуля...
...и немного сдвигаем стакан
вдоль направляющих.
Отжав две стенки крышки от
фиксаторов верхнего держате-
ля топливного насоса...
...приподнимаем крышку топлив-
ного модуля.
Снимаем с направляющей
крышки пружину.
Освободив две защелки держате-
ля трубки на патрубке регулятора
давления...
...отсоединяем от регулятора
трубку.
Нажав отверткой на фиксатор
колодки проводов топливного
насоса...
Сжав пассатижами концы хому-
та крепления трубки на патруб-
ке топливного насоса, сдвигаем
хомут по трубке.
Сдвинув трубку с патрубка на-
соса...
...снимаем крышку модуля с труб-
кой.
Для снятия регулятора давления
топлива...
...поддеваем его отверткой
и вынимаем из крышки.
Соединения патрубков регулятора
давления топлива уплотнены ре-
зиновыми кольцами. Для снятия
гравитационного клапана...
...поддеваем отверткой два его
фиксатора...
...и снимаем гравитационный кла-
пан.
Соединение гравитационного кла-
пана с отверстием в крышке моду-
ля уплотнено резиновым кольцом.
Извлекаем из стакана узел топ-
ливного насоса.
Элементы топливного модуля:
1 — стакан; 2 — узел топливного насоса;
3 — крышка
...отсоединяем колодку прово-
дов от топливного насоса.
...
отсоединяем
колодку
Нажав
отверткой
на
фиксатор
...
